塑钢平开窗配套短柄把手连接基座

　　在民用建筑塑钢门窗、工业厂区辅助用房隔断窗的配套五金体系里，这类短柱式把手基座是执手总成里承担传动衔接的核心受力小件，日常开窗关窗时用户施加在执手上的扭转力、按压拉力，都要通过这个基座传递到窗扇内部的锁点传动杆上，要是基座的结构强度、安装定位精度不达标，很容易出现执手晃荡、锁点卡滞甚至基座断裂的问题，直接影响整窗的启闭顺畅度和密封锁闭性能。

　　从实际使用场景来看，这类短柱基座大多适配60系列、65系列的内平开窗扇，尤其是窗扇型材腔体宽度有限、无法容纳长柄执手基座的窄边型材场景，短柱结构的优势非常明显——不需要在型材腔体内预留过长的安装避让空间，两个同轴的柱体结构直接卡入型材预先冲压的定位孔内，柱体端部的环形凸台刚好卡在型材外壁面，既可以限制基座装入深度，又能分散执手操作时的局部压应力，避免塑料基座长期受力后陷入型材壁面造成松动。

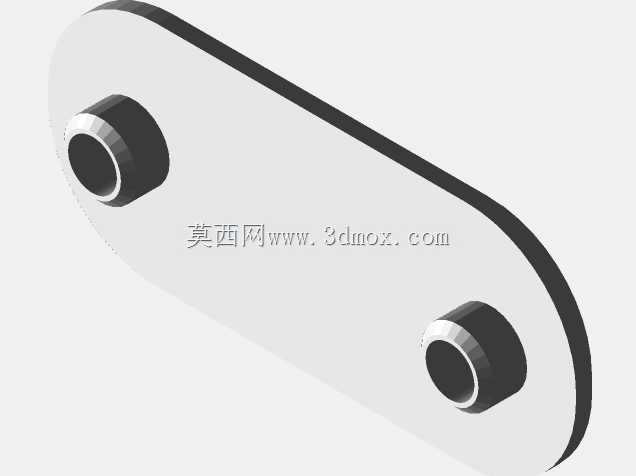

　　设计层面上，这个构件整体采用长圆形的扁平底座结构，两个连接柱对称布置在底座长轴的两端，柱体中心做了贯通的空心结构，一方面是减少塑料原料的用量、降低构件冷却收缩变形的概率，另一方面空心孔是用来穿入执手的固定自攻螺丝，螺丝直接咬合在窗扇内部的金属衬筋上，把整个基座牢牢压合在型材外表面。底座的边缘做了小圆弧过渡，没有尖锐的棱角，既可以避免安装时划伤施工人员的手部，也能减少长期使用过程中应力集中导致的底座开裂问题；底座背面和型材贴合的面做了细微的磨砂纹理，不需要额外加装密封垫片，就能靠塑料本身的微变形填充型材表面的轻微不平整，减少基座和型材之间的装配间隙，避免关窗时出现异响。

　　从安装边界尺寸来看，长圆形底座的长度控制在60mm以内，宽度在20mm左右，刚好适配60系列塑钢窗扇的外壁安装面宽度，不会超出型材可视面的宽度影响外观；两个连接柱的中心距和型材上的标准定位孔距完全匹配，柱体外径比型材安装孔小0.2mm，安装时可以轻松推入孔位，不会出现过紧卡滞或者过松晃荡的情况；柱体的有效插入深度控制在12mm，刚好穿过塑钢型材的外壁厚度，不会触碰到型材腔体内的传动杆运动路径，避免干涉锁点的正常启闭行程。

　　材质选择上这类构件一般采用增韧改性的PVC或者ABS工程塑料注塑成型，材料本身的耐候性可以满足-20℃到60℃的使用环境要求，不会因为夏季暴晒、冬季低温出现脆化变形，表面做哑光处理，和塑钢窗扇的白色型材外观质感保持一致，不会出现明显的色差影响整窗的视觉协调性。在实际装配校验的时候，需要重点确认两个连接柱的同轴度，要是柱体歪斜，装入型材孔后会出现基座别劲，执手转动时阻力会明显增大，长期使用还会造成螺丝松动；另外底座的平面度也要控制在0.1mm以内，要是底座翘曲，和型材贴合后会出现局部缝隙，螺丝锁紧后底座会产生内应力，温度变化时很容易出现开裂问题。

　　和常见的长柄执手基座不同，这种短柱结构的基座不需要预留执手转轴的贯穿空间，结构更简单，注塑生产时的成型合格率更高，成本也更低，非常适合大批量的保障性住房、标准化工业厂房门窗的配套使用，在日常维护更换时也不需要拆解整个窗扇的传动结构，只需要拧下两个固定螺丝就能拆下旧基座更换新件，后期维护的便捷性很高。
