薄型IEC C13直角弯头电源连接插头

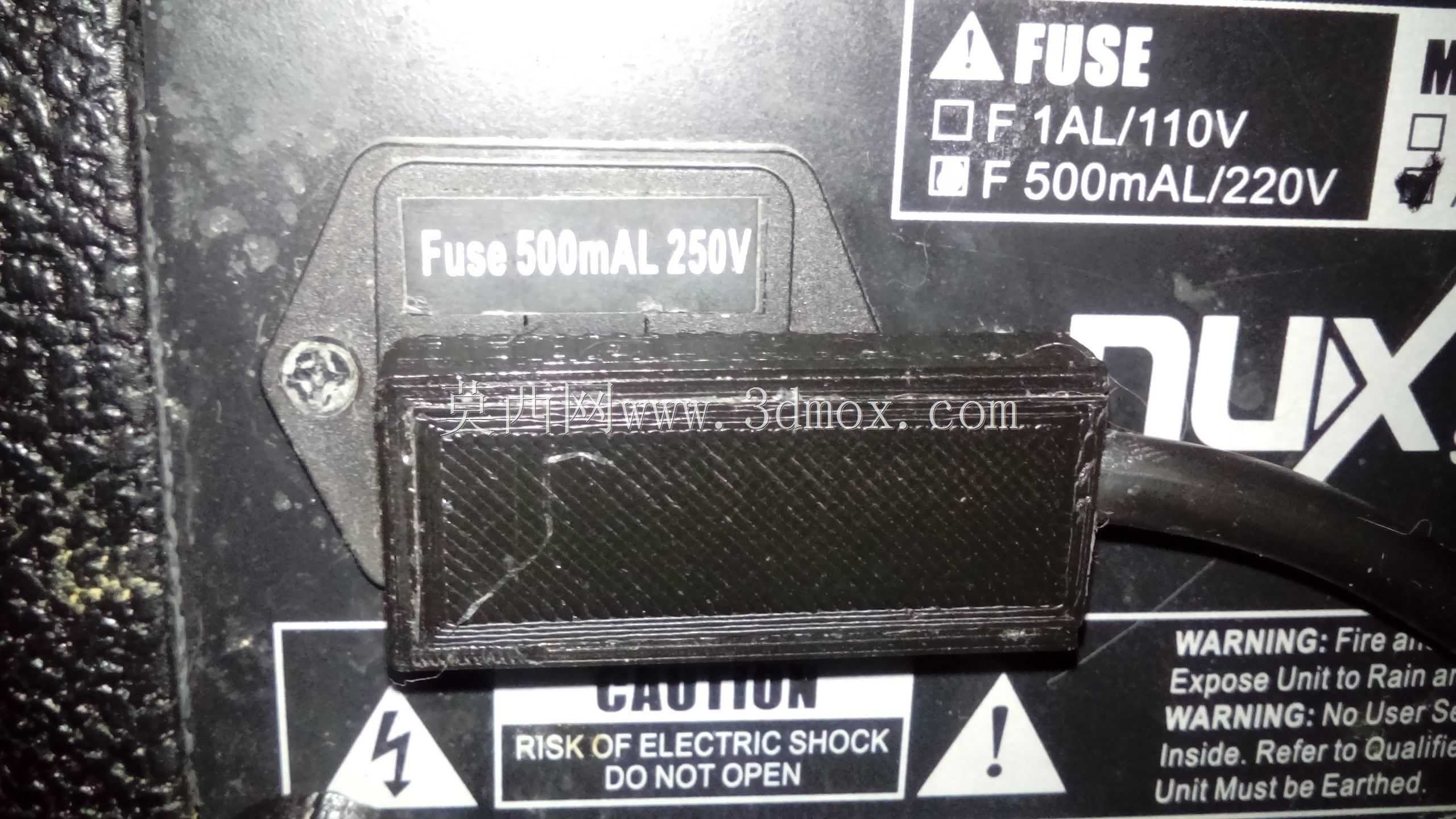

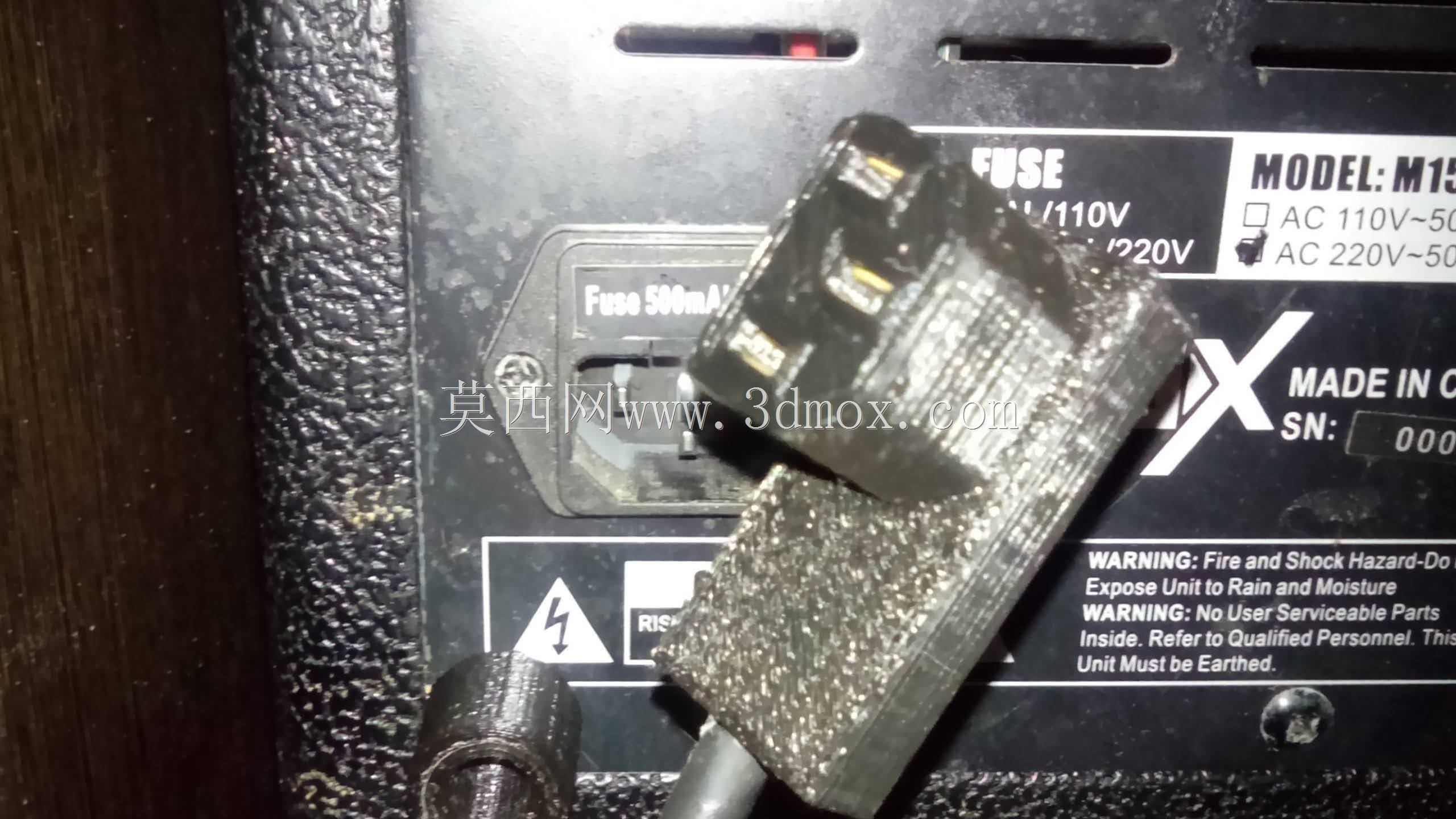

　　日常机柜布线、桌面设备贴墙安装场景里，常规直头C13插头经常会因为尾部出线弯折半径过大，顶到墙面或者机柜侧板，导致设备没法完全推到位，不仅留缝难看，还容易因为线材长期受弯折应力出现内部线芯断裂、接触不良的隐患，这类问题在高密度安装的1U机架设备、贴墙挂载的显示器、嵌入式工控机上尤为突出。这款薄型C13插头的设计核心就是压缩插头本体的出线方向厚度，把常规直头插头垂直于插座面的突出尺寸压缩到原来的三分之一左右，插头插入设备端C14插座后，整体贴附在设备面板表面，出线方向平行于设备安装面，完全避开了安装间隙不足的问题。从结构设计来看，插头内部的三个导电插套采用错位排布的方式，不再沿垂直插座方向直线排列，而是顺着薄型壳体的平面方向铺开，

　　既保证了火线、零线、地线之间的电气间隙满足安规要求，又最大化压缩了垂直方向的壳体厚度；插套采用锡磷青铜一体冲压成型，表面镀镍处理，插拔时的接触压力控制在合适区间，既不会因为插拔力过大导致用户安装费力，也不会因为接触压力不足导致大电流工况下出现温升过高的问题。壳体部分采用阻燃PC材质注塑成型，合模线位置做了圆角过渡处理，没有尖锐毛边，插拔时的手持位置做了细微的防滑纹理，不用借助工具就能徒手完成插拔操作，即使是机柜深处的接口也能盲操作对位。安装边界方面，这款插头插入标准C14插座后，垂直于设备面板方向的突出量控制在10mm以内，平行于面板方向的尺寸和常规C13插头保持一致，不会干涉相邻位置的其他接口，不管是设备上并排布置的多个电源插座，

　　还是和旁边的USB、视频接口相邻，都不会出现插装冲突。出线位置做了应力缓释结构，线材和壳体衔接的位置有一段软质PVC的缓冲段，允许线材在小角度范围内弯折，不会因为反复弯折导致线材外皮开裂或者内部线芯脱焊。实际应用中，这类薄型插头特别适合贴墙安装的平板电视、显示器背部走线，设备挂装后和墙面的间隙只需要留12mm左右就能顺利插装电源线，不用额外购买转角转接头，减少了一个连接接触点，也降低了转接带来的接触电阻过大、发热的风险；在标准19英寸机柜里，服务器、交换机这类设备后侧和机柜理线架的间隙往往比较紧张，用这款薄型插头的话，不需要给后侧预留过大的走线空间，能进一步压缩机柜的纵深安装尺寸，提升机柜内部的空间利用率，

　　也避免了常规直头插头因为后侧空间不足被强行顶弯，导致插头内部插套变形、接触不良的问题。设计过程中也充分考虑了安规要求，插套和壳体之间的绝缘距离满足IEC相关标准，壳体的阻燃等级达到V0级，即使出现异常过载发热的情况，也不会出现壳体自燃的风险；插头的插拔寿命按照不低于1000次的标准设计，长期反复插拔也不会出现插套松动、接触电阻超标的问题。和市面上常见的直角弯头C13插头不同，这款薄型插头没有做90度的定向弯头，而是整体做扁平化处理，出线方向可以根据布线需求选择朝上、朝下或者朝侧面，适配不同设备的接口布置方向，不用为了不同的出线方向单独开模生产不同规格的插头，降低了生产和备货的成本，也方便现场施工人员根据实际走线方向灵活调整，不用特意区分弯头方向。在嵌入式设备安装场景里，比如嵌入墙面的触控屏、一体机，设备嵌入后背部和墙体之间的间隙非常有限，常规直头插头根本无法安装，使用转接头又会额外增加厚度，这款薄型插头刚好能适配这类狭小间隙的安装需求，不需要额外在墙体上开凿过深的预埋坑，降低了现场施工的难度。另外插头的尾部和线材衔接处做了密封处理，日常使用中泼溅的少量液体不会顺着线材缝隙渗入插头内部，提升了使用的安全性，即使是在桌面使用的场景，不小心碰翻水杯也不会立刻导致电源短路的风险。
