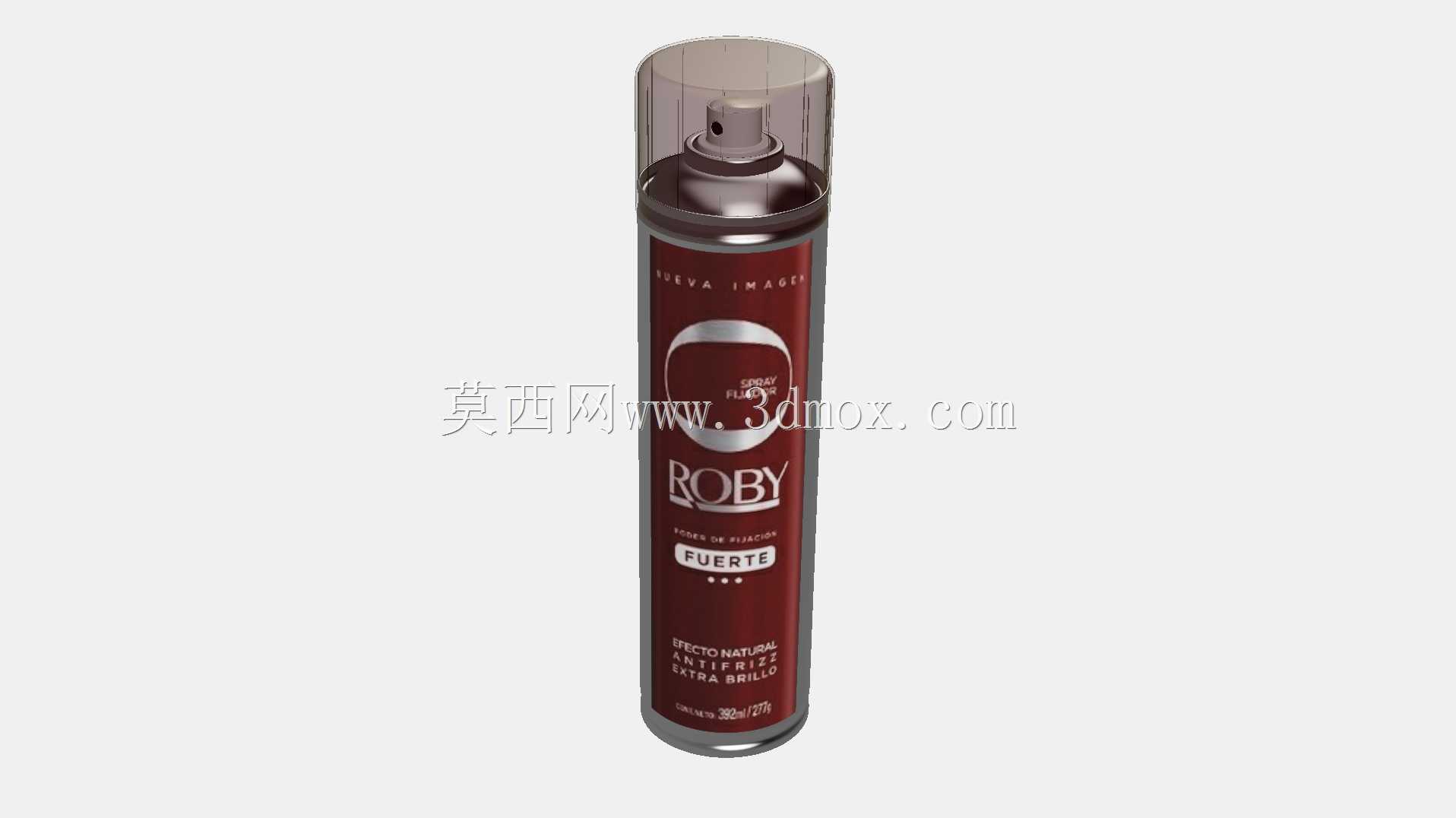

Roby发胶喷雾罐精细三维结构模型

　　本次构建的气雾喷雾罐三维模型，核心面向日化包装结构验证、3D打印表面处理辅助工装参考两大应用场景，前者可用于快消品包装结构的装配干涉校验、外观手板打样前的结构评审，后者可作为3D打印后处理工序中粘性发胶喷涂操作的实体参照，帮助操作人员把控喷涂距离、握持角度等实操参数。从实际功能特性来看，该类喷雾罐属于典型的常压密封气雾容器，整体为细长圆柱型手持结构，罐体采用薄壁金属卷边封装工艺，顶部集成按压式喷雾阀组件，外部配套透明塑料保护罩，用于避免运输、存放过程中误触喷头导致内容物泄漏。设计思路上，建模过程优先还原真实量产产品的装配层级关系：首先拆分出罐体主体、阀座固定结构、按压喷头、导流管、保护罩五大独立零件，

　　各零件间的配合公差完全参照市售气雾罐的通用装配标准设置，比如保护罩与罐体卷边位置的卡扣配合量控制在0.3-0.5mm区间，既保证罩体安装后不易脱落，又能满足用户单手拔取的操作力度要求；喷头与阀杆的配合间隙设置为0.1mm，兼顾按压动作的顺滑度与密封性能，避免长期存放出现阀杆渗漏问题。外形尺寸与安装边界方面，模型还原的罐体总高度控制在210mm左右，罐体主体直径为52mm，属于常规手持气雾罐的通用尺寸规格，底部卷边位置的直径略大于罐体主体，为55mm，可保证罐体直立放置时的稳定性，放置平面所需的最小边界范围为直径60mm的圆形区域，无外凸结构，适配常规货架、置物格的摆放尺寸要求；顶部保护罩安装完成后，整体最大外径与罐体卷边位置一致，

　　无突出结构，整罐可无阻碍放入直径58mm的标准杯架、储物格中，满足日常携带、存放的尺寸适配需求。从结构细节来看，罐体表面的标签区域做了贴合曲面的纹理还原，建模时保留了标签区域的凹陷定位结构，真实生产中该结构用于固定纸质标签位置，避免标签贴附后出现移位、翘边问题；罐体底部的内凹圆弧结构也做了精准还原，该结构一方面用于增强薄壁罐体的承压能力，避免内部充入压缩气体后罐体出现鼓胀变形，另一方面可在罐体直立放置时形成稳定的支撑环，抵消底面轻微不平整带来的放置不稳问题。针对3D打印表面处理的使用场景，该模型可作为喷涂操作的参照物，帮助操作人员熟悉该类发胶喷雾罐的握持位置、喷头按压行程，实际操作中，

　　该类发胶喷雾距离打印件表面20-30cm时可获得最均匀的粘性涂层，模型还原的喷头喷口角度为垂直向上偏5°，对应实际喷涂时的扇形喷雾覆盖范围，可辅助操作人员快速掌握喷涂角度，避免局部涂层过厚导致的打印件表面流挂问题。建模过程中对薄壁结构做了针对性的厚度处理，罐体主体的薄壁厚度设置为0.2mm，完全匹配铝制气雾罐的量产板材厚度，保护罩的塑料壁厚设置为1.2mm，满足透明塑料件的注塑成型壁厚要求，不会出现壁厚不均导致的注塑缩痕问题；阀座位置的加强筋结构也做了完整还原，四根径向加强筋均匀分布在阀座与罐体的连接位置，可承受按压喷头时的下压力量，避免阀座受按压出现脱落、漏气问题。
