运输集装箱连接锁具结构设计

　　做远洋集装箱运输配套结构设计快十年，这类锁具的三维结构我前后迭代过不下五版，这次的结构方案是针对甲板层集装箱堆码固定场景做的优化版本。先从实际工况说起，远洋航行中船舶横摇角度最大能到30度，纵向加速度在恶劣海况下能到0.7g，堆码在甲板上的集装箱如果没有可靠的连接锁具，很容易出现移位甚至坠海的风险，传统的扭锁在长期盐雾腐蚀后容易出现卡滞，拆装效率低，还容易因为操作不到位留下安全隐患。

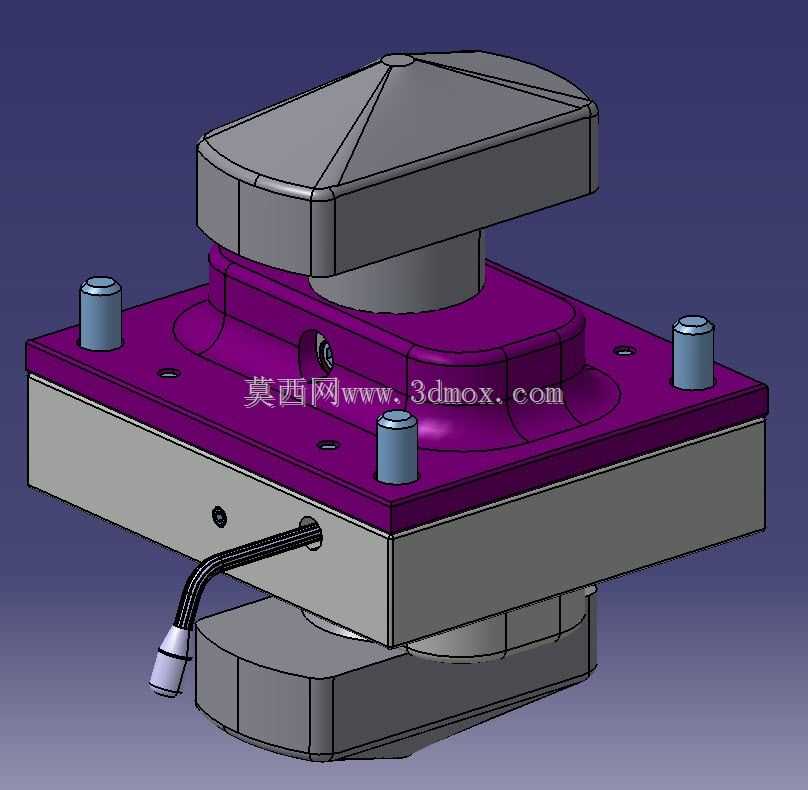

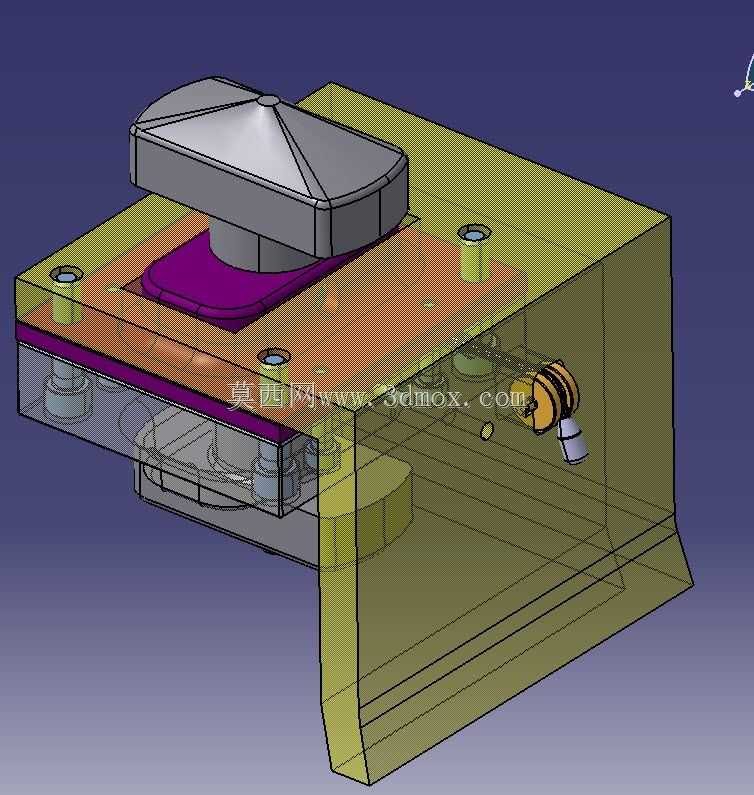

　　这个结构的核心设计思路是把锁止动作拆分为两个独立的行程，顶部的操作端采用多边形棱台造型，操作时不需要完全对准卡槽，哪怕有15度以内的角度偏差，也能顺利套入操作工具，适合码头工人在雨天、夜间等视线不佳的作业场景操作。锁体的基座部分采用下沉式安装设计，直接嵌入集装箱角件的预留安装位，安装边界完全贴合标准集装箱角件的内腔尺寸，不需要额外在箱体上打孔焊接，适配所有ISO标准的干散货集装箱、冷藏集装箱的角件规格，基座四周的四个安装柱采用等距分布，和角件上的固定孔位完全对齐，安装时只需要从内侧穿入固定螺栓即可，单套锁具的安装时间不超过两分钟。

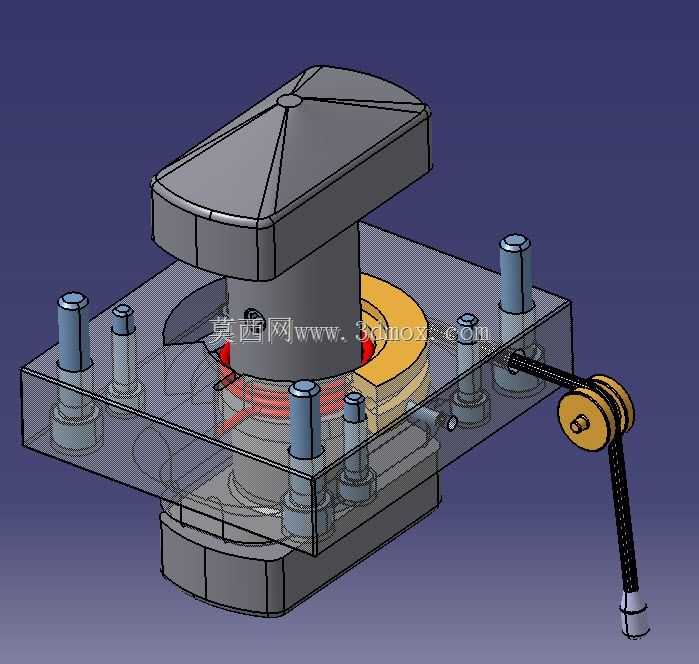

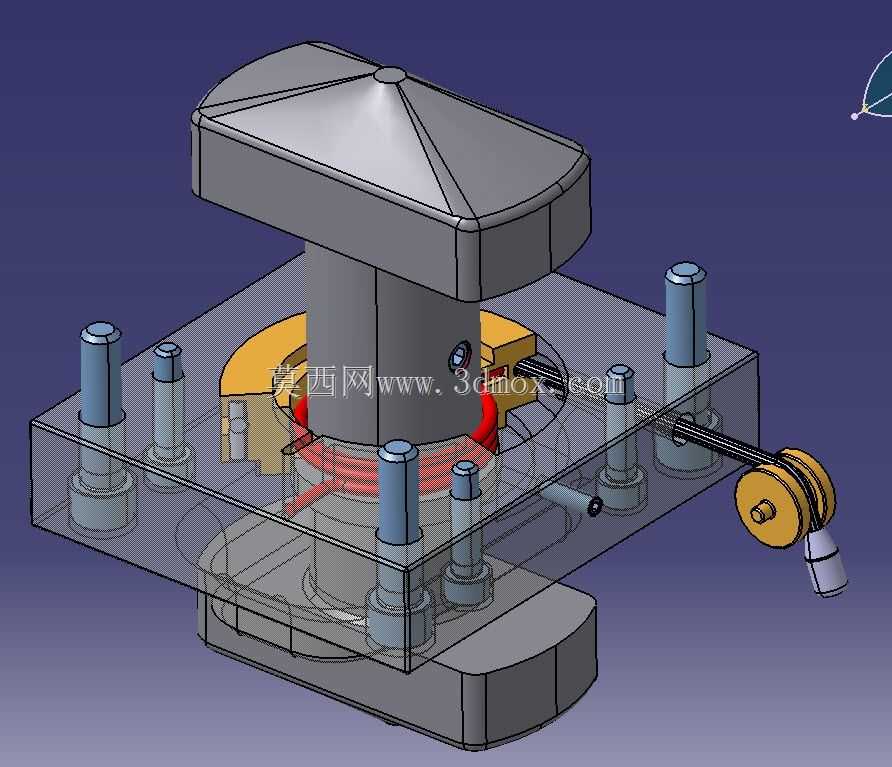

　　从功能特性上看，这套锁具的锁舌部分采用偏心凸轮结构，当操作端旋转90度时，锁舌会横向伸出卡入下层集装箱的角件卡槽内，同时内部的弹簧定位销会自动卡入锁止位，避免航行中因为振动导致锁具回松。和传统扭锁不同的是，这个结构在锁止状态下，锁舌和角件卡槽的接触面积比传统结构大42%，单位面积的压应力更低，在长期交变载荷作用下不容易出现塑性变形。锁体的外壳部分采用半透明的工程塑料包覆设计，一方面可以直观看到内部锁舌的位置，操作人员不需要俯身检查就能判断锁具是否处于锁止状态，另一方面工程塑料外壳可以隔绝盐雾、雨水对内部金属构件的腐蚀，减少日常维护的工作量。

　　尺寸设计上，整套锁具外露在集装箱角件外的高度不超过120mm，不会超出集装箱堆码的安全间隙，多层堆码时不会出现上下箱体干涉的问题。锁体侧面预留的锁孔可以配合铅封使用，海关查验或者运输途中可以直接加施封条，不需要额外加装封条扣。内部的传动构件全部采用不锈钢材质，转动配合面预留了0.2mm的间隙，即使长期使用积累了灰尘、锈迹，也不会出现卡滞无法操作的问题。

　　实际码头测试的时候，这套结构在单箱堆码五层的工况下，经过连续72小时的振动台模拟测试，锁止结构没有出现任何松动，操作扭矩始终保持在15N·m到20N·m之间，普通工人用标准操作杆就能轻松完成开关锁动作，不需要借助加力杆。针对船舶甲板的特殊使用场景，锁具的所有外露金属件都做了达克罗表面处理，盐雾测试时长超过1200小时没有出现红锈，远高于行业标准要求的600小时。另外这个结构还兼顾了铁路运输、公路集装箱运输的固定需求，锁具的安装尺寸和现有通用扭锁的安装尺寸完全兼容，码头不需要更换现有操作工具就能直接换装，替换成本极低。

　　设计的时候特意把易损件做成了模块化结构，锁舌、弹簧这些容易磨损的构件可以单独拆卸更换，不需要整套更换锁具，后期运维成本能降低60%以上。操作端的棱台边缘做了R3的圆角处理，操作工具套入的时候不会刮伤工具表面，也不会因为棱角磕碰导致操作人员受伤。基座和集装箱角件接触的面做了网格状的防滑纹路，安装后即使螺栓出现轻微松动，锁具也不会在角件内出现移位。
