模块化快装式工业锁具结构设计

　　这款模块化锁具的结构设计，核心面向工业设备舱门、通讯机柜、模块化工装夹具的快速锁紧场景，在多模块拼接的设备组装线、户外通讯基站机柜、可快换工装工位上，这类带子模块拓展能力的锁具能大幅降低拆装维护的时间成本。从实际使用场景来看，常规锁具往往是一体式结构，一旦锁体局部磨损或者需要适配不同厚度的安装面板，就得整体更换锁具，而这款锁采用分体模块化的设计思路，把锁芯驱动部分、锁紧执行部分、安装固定部分拆分为可独立替换的子模块，在现场维护时不需要拆解整个安装面的固定结构，只需要更换对应故障的子模块即可，能把单工位的锁具维护时间压缩到传统一体式锁具的三分之一左右。

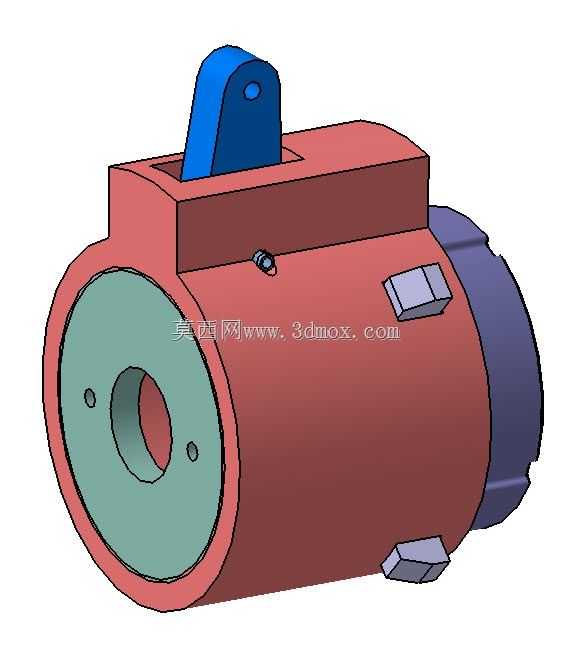

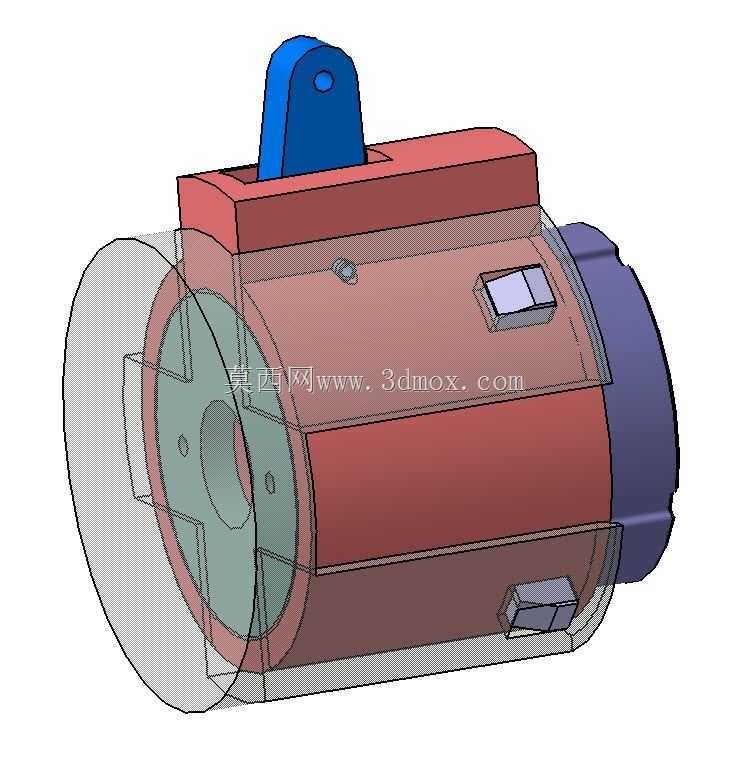

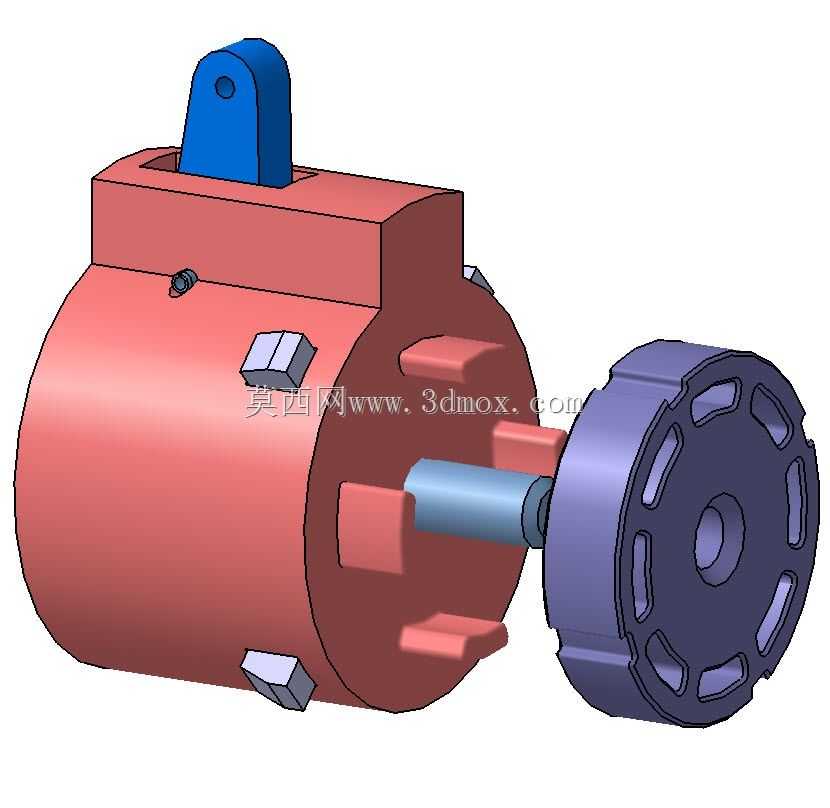

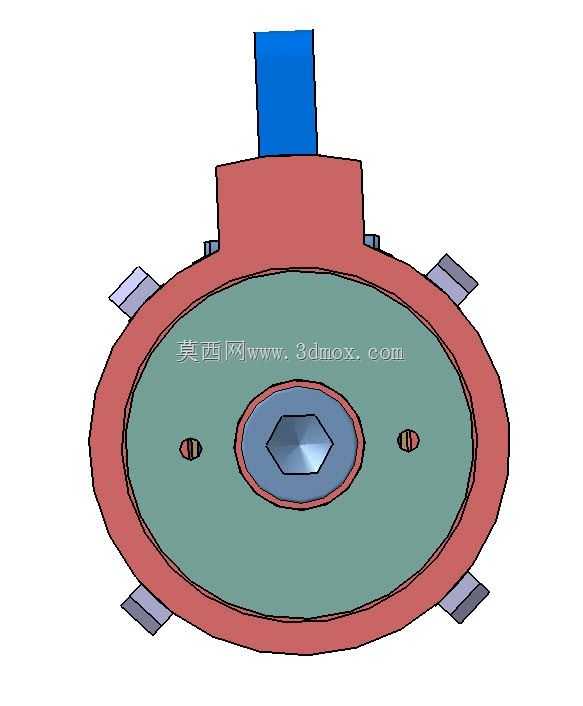

　　从功能特性上看，锁体顶部的拨柄采用大圆角过渡的异形结构，拨动手感的力臂经过优化，戴劳保手套操作时也能轻松施力，不会出现打滑硌手的问题；锁体主体的圆柱段是核心的安装定位基准，圆柱面上分布的四个凸台结构，是和安装面板上的定位槽配合的防转结构，安装时只需要把锁体顺着定位槽推入安装孔，旋转一定角度就能完成预固定，不需要额外从背面拧固定螺母，适配1.5mm到5mm厚度的各类金属、非金属安装面板，安装孔的适配直径公差带控制在H8级别，常规钣金机柜的冲孔加工精度就能满足安装要求，不需要二次扩孔或者修配。锁体前端的端盖部分采用沉孔设计，中心的通孔是锁舌驱动轴的过孔，端盖上的两个小孔是端盖固定螺丝的安装位，沉孔结构能让固定螺丝的头部完全没入端盖平面，不会突出表面刮擦操作人员或者线缆，端盖和主体圆柱段的配合面采用小间隙配合，配合面处预留了密封圈安装槽，能达到IP54级别的防尘防水能力，适配户外露天安装的使用需求。

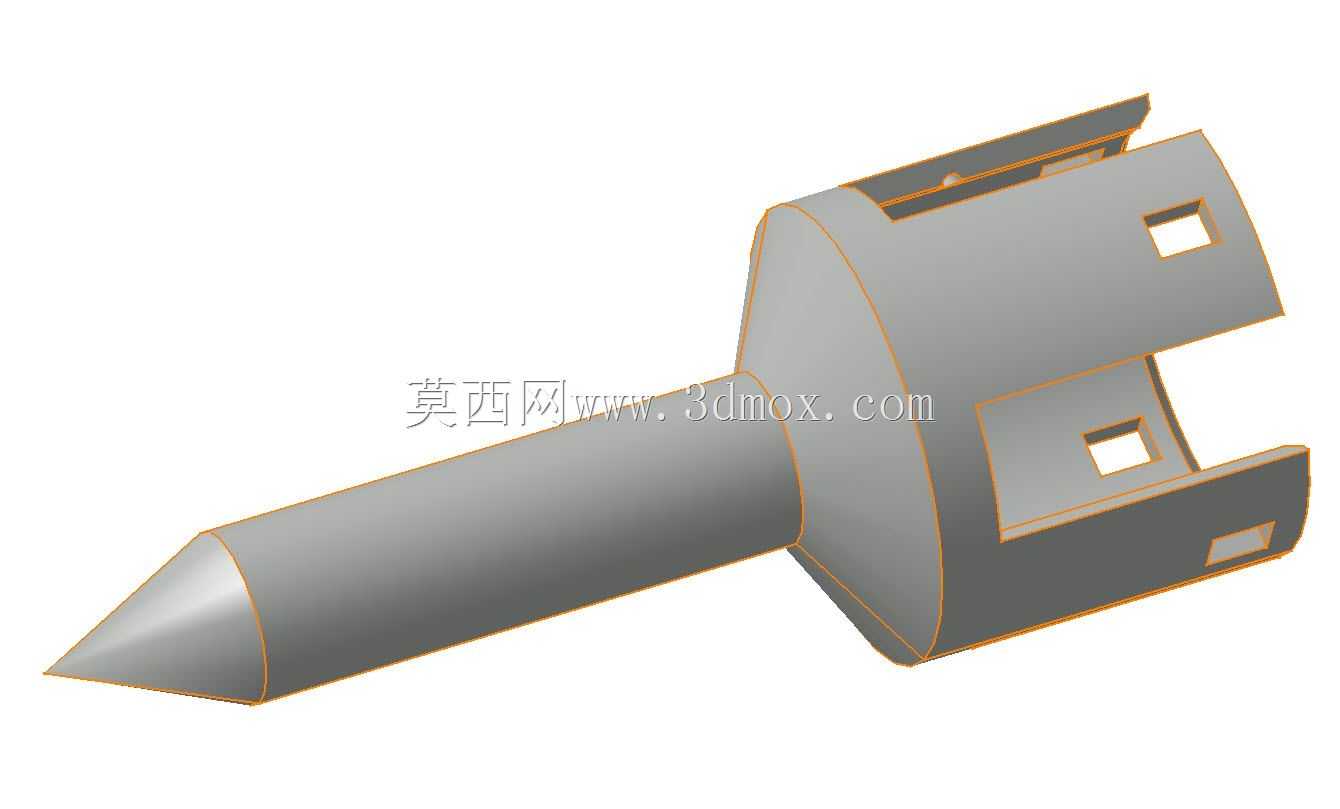

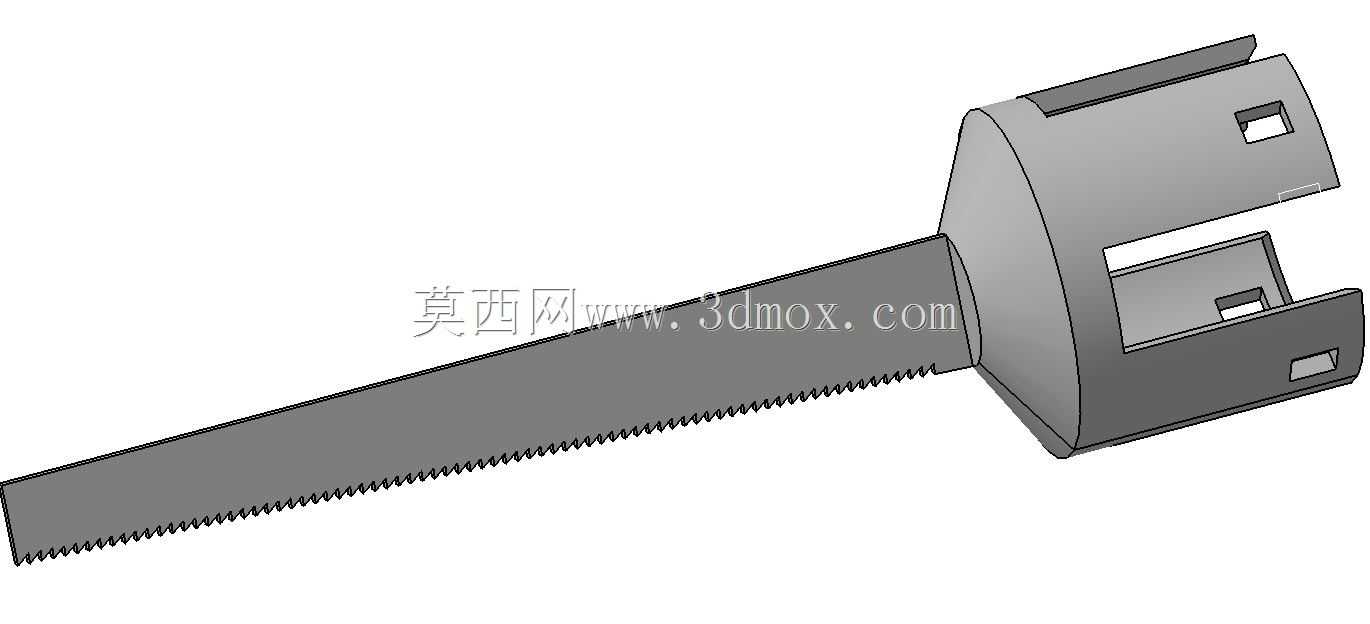

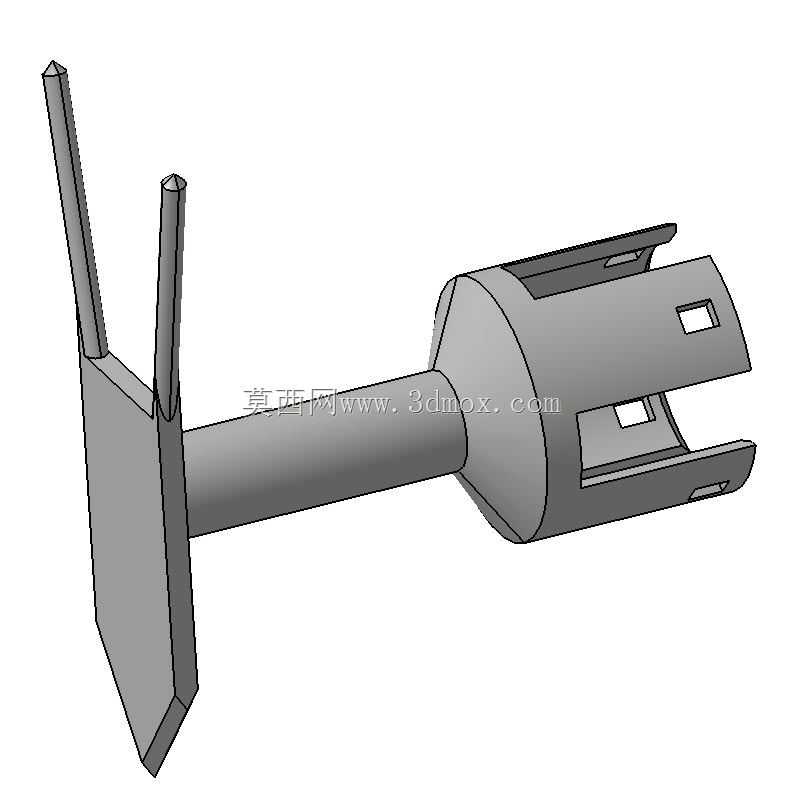

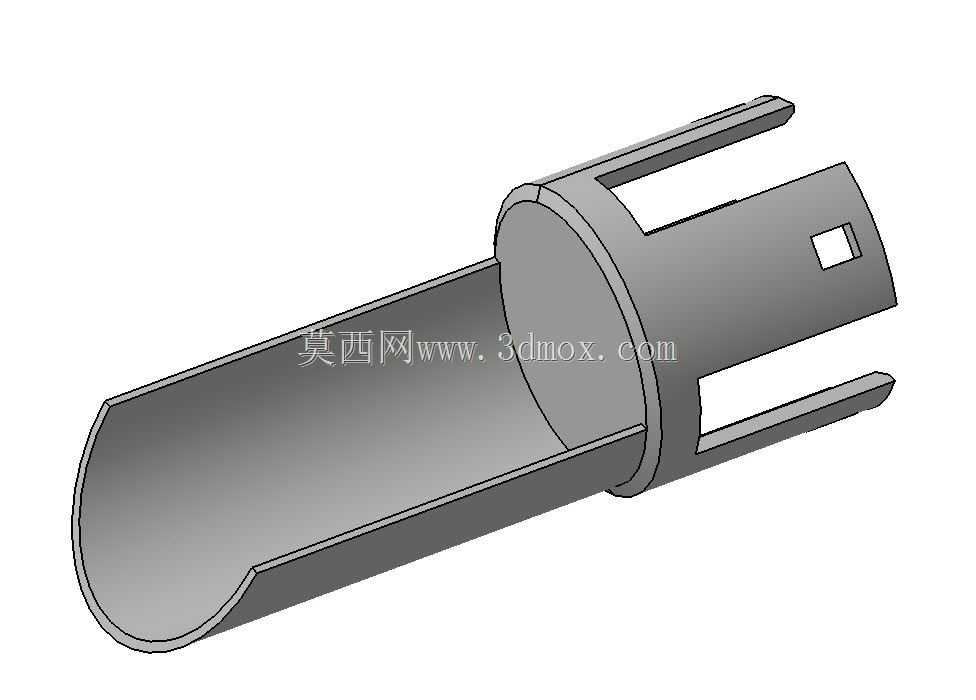

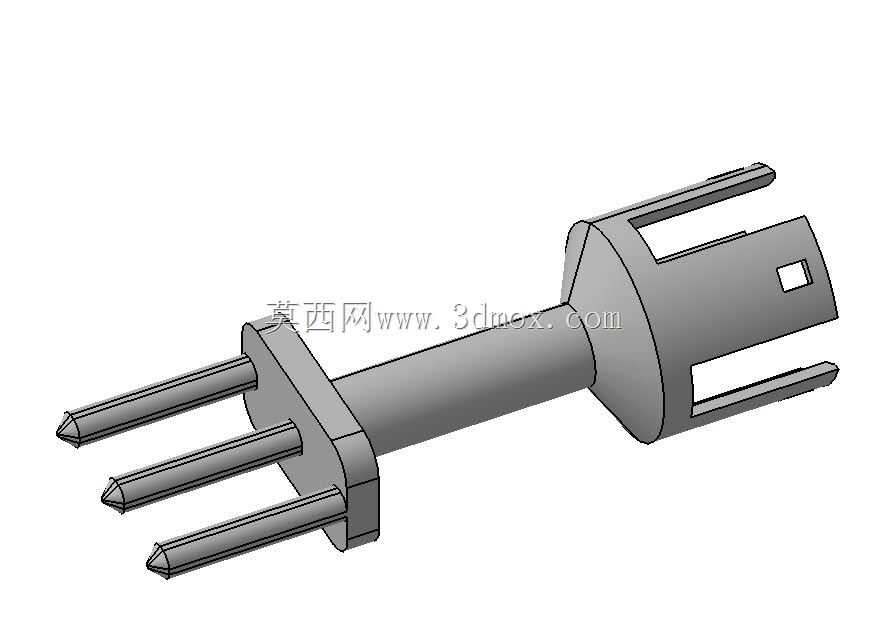

　　设计过程中优先考虑了子模块的通用性，锁紧执行模块可以根据实际使用需求替换成不同行程的锁舌，比如需要勾住舱门内侧边框的场景可以换成弯钩型锁舌，需要顶住舱门内侧实现压紧密封的场景可以换成平推型锁舌，驱动模块也可以根据需求替换成三角钥匙驱动、一字钥匙驱动甚至电磁驱动的子模块，不需要改动锁体主体的安装结构，就能适配不同安全等级、不同操作权限的使用场景。锁体尾部的紫色端段是拓展接口部分，可以拓展安装状态反馈传感器，当锁具处于锁紧状态时，传感器能输出开关量信号给设备的控制系统，实现舱门开闭状态的实时监测，在自动化生产线的安全防护舱、通讯基站的远程监控场景里，这个拓展功能可以直接接入现有控制系统，不需要额外加装独立的门磁开关，减少现场布线的工作量。

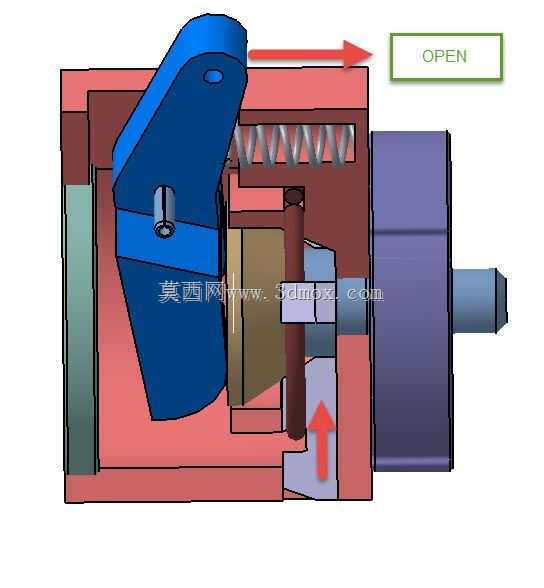

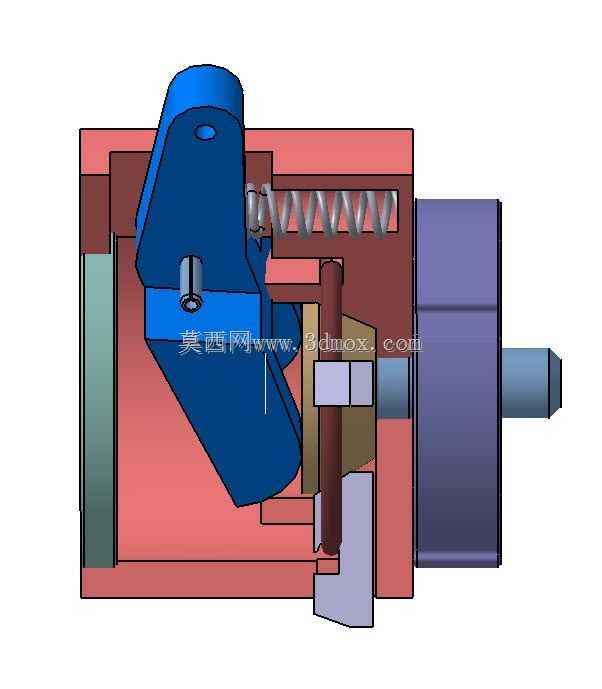

　　从安装边界来看，锁体主体圆柱段的轴向长度预留了足够的调节余量，安装时可以根据面板的实际厚度调整锁紧模块的轴向位置，不会出现面板过薄导致锁具松动、面板过厚导致锁舌无法完全伸出的问题；顶部拨柄的旋转角度控制在90度，旋转过程中拨柄的运动包络不会超出锁体主体的最大外轮廓尺寸，安装时不需要在拨柄活动区域预留额外的避让空间，在安装空间局促的狭小舱室、密集排布的机柜列间也能正常操作，不会出现拨柄转动时碰到相邻设备或者线缆的问题。锁体所有的棱角位置都做了R1以上的圆角处理，没有尖锐的毛刺边，安装和操作过程中不会划伤操作人员的手部，也不会刮破穿线的线缆绝缘层，符合工业设备的安全设计规范。

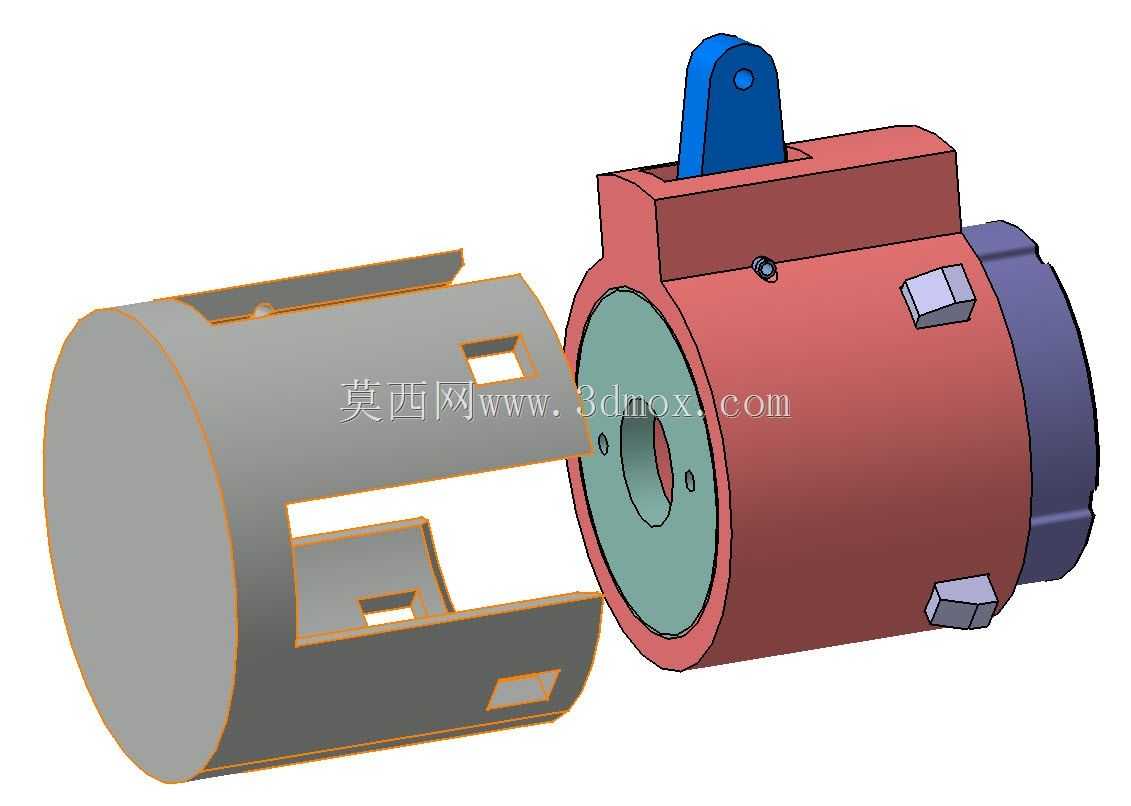

　　在结构强度方面，锁体的受力部件比如拨柄、锁舌驱动轴都采用了加厚的截面设计，在承受1000N的侧向冲击力时不会出现变形或者断裂，能满足工业场景下的粗暴操作需求，不会因为意外碰撞导致锁具失效。子模块之间的连接采用卡扣加定位销的组合结构，更换子模块时只需要按下卡扣就能拔出旧模块，对准定位销插入新模块就能自动卡紧，不需要额外的工具，现场维护的门槛很低，即使没有经过专业机械培训的运维人员也能快速完成模块更换操作。
