3D打印机用塑料线滚轮支撑轴组件

　　在桌面级FDM3D打印机的耗材输送路径中，耗材的顺畅进给直接决定打印成品的层纹质量与成型精度，线滚轮作为耗材路径里的转向、张紧承载部件，其支撑结构的同轴度、转动顺滑度是设计中不可忽视的细节。这款滚轮支撑组件，核心作用是为耗材导向滚轮提供稳定的转动支撑，避免滚轮在耗材牵引过程中出现偏摆、卡滞，进而防止耗材送进量不均导致的断料、层厚偏差、填充缺料等常见打印故障。

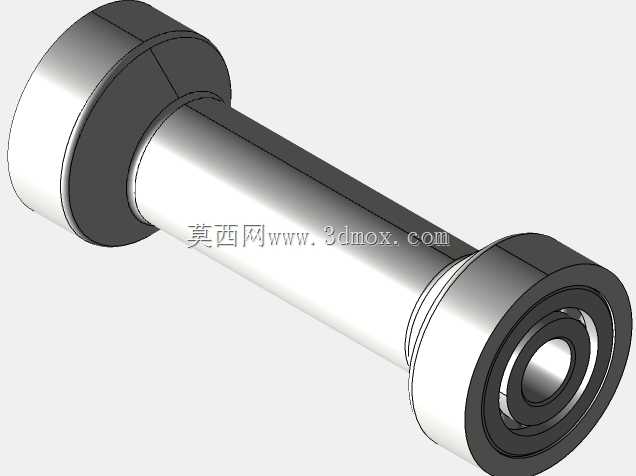

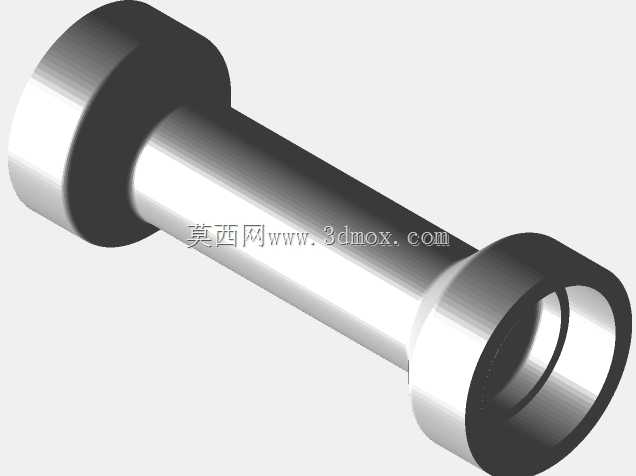

　　从功能特性来看，该组件采用双轴承支撑结构，搭配的6062Z深沟球轴承具备良好的径向承载能力，能够抵消耗材张紧过程中对滚轮产生的径向压力，同时双侧密封的轴承结构可以阻挡打印过程中产生的PLA、ABS耗材碎屑以及环境中的粉尘进入轴承滚道，长期使用也能维持稳定的转动阻尼，不会出现转动发涩的问题。中间的穿轴采用直径12mm、长度150mm的光轴结构，光轴的圆柱度公差控制在合理范围内，与轴承内圈采用过渡配合，既保证轴承安装后不会出现轴向窜动，又不会因为过盈量过大导致轴承内圈变形，影响转动灵活性。轴体两端的限位结构采用一体成型的轴肩设计，替代了传统的卡簧限位，减少了装配零件数量，同时避免卡簧在长期震动下松脱的风险，适配桌面级3D打印机工作时的小幅震动工况。

　　设计思路上，这款支撑组件优先考虑了装配便捷性与维护成本，整体结构没有复杂的异形曲面，所有回转特征均采用同轴设计，建模过程中以轴体的中心轴线作为全局基准，轴承安装位、轴肩、滚轮配合面的同轴度公差统一基准，减少装配后的累积误差。轴体长度的设定充分考虑了多数桌面级3D打印机型材框架的安装间距，150mm的长度可以覆盖2020、3030型材框架上的跨距安装需求，两端的轴肩直径大于轴承内圈外径，安装时可以直接将轴承压装到轴肩位置完成轴向定位，不需要额外调整安装位置，降低了现场装配的调试难度。滚轮部分的塑料材质选用具备自润滑特性的工程塑料，与耗材接触的轮面做了圆弧过渡处理，避免尖锐边缘刮伤耗材表面，减少耗材进给过程中的阻力。

　　从安装边界来看，该组件的安装需要在设备框架上预留对应直径的安装孔，孔位同轴度偏差建议控制在0.1mm以内，避免轴体安装后出现别劲导致轴承转动卡滞。组件安装完成后，滚轮的径向跳动量应控制在0.05mm以内，保证耗材在轮面滑动时不会出现上下跳动，维持稳定的张紧力。双轴承的支撑间距经过合理匹配，既不会因为间距过小导致支撑刚性不足，也不会因为间距过大增加轴体的弯曲变形量，在12mm直径光轴的刚性支撑下，即使耗材张紧力调整到常规打印所需的上限，轴体的弯曲变形量也可以忽略不计，不会影响滚轮的正常转动。

　　在实际应用场景中，这类支撑组件不仅可以用于3D打印机的耗材导向滚轮，也可以适配小型自动化设备里的细线材、薄膜的导向支撑结构，只要负载在轴承的额定承载范围内，都可以通过调整安装位实现复用。设计过程中没有采用多余的装饰性结构，所有特征都服务于功能需求，轴体表面做了光滑处理，没有毛刺与锐角，避免装配过程中划伤操作人员，也不会刮蹭经过的耗材。轴承与塑料滚轮的配合采用间隙配合，滚轮可以相对于轴承外圈灵活转动，转动过程中没有异响与卡顿，能够适配3D打印机长时间连续工作的工况，减少日常维护的频次。
