桌面级FDM3D打印机安装固定支架结构

　　在桌面级FDM3D打印机的整机装配体系中，这类安装固定支架属于核心的结构承载类零件，主要应用于打印机运动模组与机身框架的连接过渡环节，常见于i3结构、CoreXY结构的桌面机型中，承担着运动组件的定位、载荷传递以及安装基准的作用。不少入门级3D打印机在长时间运行后，会出现运动组件偏移、打印层纹错位的问题，很大一部分原因就是连接支架的刚性不足、安装定位设计存在缺陷，导致X轴或Y轴运动过程中产生细微的形变偏移，逐层累积后直接影响打印成品的精度。

　　从实际使用场景来看，这类支架通常安装在打印机的热床组件侧边或者挤出机运动模组的端部，一方面需要为运动导轨、同步带惰轮提供稳定的安装基准面，另一方面还要预留走线、传感器安装的空间，同时要兼顾装配过程中的调试余量。设计这类支架的时候，首先要考虑的是安装边界的匹配性，支架的整体厚度通常根据整机载荷设定在4-8mm区间，主体采用平板式结构来最大化降低加工难度，无论是采用钣金折弯还是铝板铣削加工都能快速成型，不需要复杂的工装夹具就能完成批量生产。

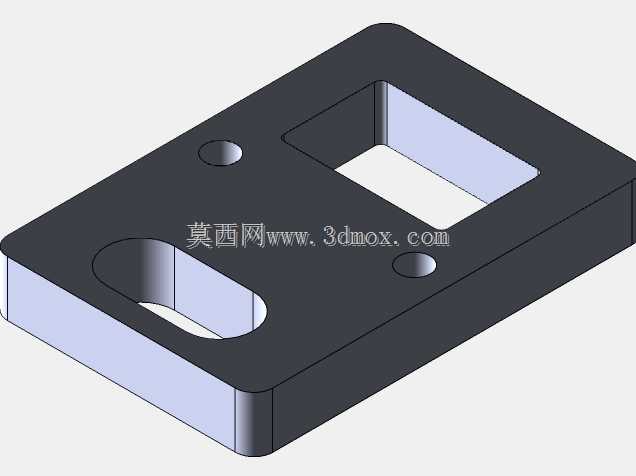

　　结构设计上，支架上设置的两个圆形沉孔是用于与机身铝型材框架的固定连接，沉孔设计可以让内六角螺丝的头部完全埋入支架平面内，不会出现突出的螺丝头干涉运动组件运行的问题，沉孔的深度严格匹配常用的M3、M4内六角螺丝头部尺寸，装配后螺丝端面与支架平面的公差控制在0.1mm以内，保证连接面的平面度。支架上的长条形腰型孔是专门为安装调试预留的调节位，在装配同步带惰轮或者行程限位开关的时候，可以通过腰型孔调整安装位置，张紧同步带或者微调限位开关的触发位置，不需要额外加工调节垫片，大幅降低现场装配的调试难度。中间的方形镂空结构并非单纯的减重设计，一方面是为了给运动组件上的凸台、走线接头预留避让空间，避免支架安装后与运动部件发生运动干涉，另一方面镂空结构可以减少支架在温度变化环境下的形变累积，尤其是3D打印机工作时热床附近温度会升高到60℃以上，整块实心平板在持续受热情况下容易产生翘曲形变，合理的镂空结构可以释放热应力，让支架在长期高低温变化的工作环境下保持尺寸稳定性。

　　从安装适配的角度来说，支架的所有安装孔位都遵循3D打印机行业通用的安装孔距标准，两个圆形固定孔的中心距与2020、2040铝型材的槽位间距完全匹配，不需要额外在型材上打孔，直接利用型材自带的T型螺母就能完成快速装配。腰型孔的长度方向与运动调节方向保持一致，调节行程覆盖了常用同步带张紧的调整范围，装配时只需要松开腰型孔上的固定螺丝，调整好位置后再锁紧即可完成张紧，不需要拆卸整个支架。支架的边缘都做了C0.5的倒角处理，既可以去除加工产生的毛刺，避免装配时划伤操作人员，也能减少应力集中，避免支架在长期受载情况下从边缘位置产生裂纹。

　　在实际选型应用中，这类支架可以适配多数采用型材框架的桌面级3D打印机改装场景，不少DIY玩家在升级打印机运动组件的时候，都会选用这类结构的支架替换原厂的塑料支架，因为金属材质的支架刚性远高于原厂的3D打印塑料件，在高速打印的时候不会因为支架形变导致挤出头抖动，能够有效提升高速打印下的成品表面质量。设计过程中也充分考虑了加工工艺的可行性，整个支架所有特征都可以通过单次装夹完成铣削加工，不需要多面加工或者特殊刀具，加工成本控制在较低水平，同时所有孔位的位置度公差都控制在0.05mm以内，保证安装后运动组件的平行度、垂直度满足3D打印机的装配精度要求，不会因为支架本身的加工误差导致运动卡滞、定位不准的问题。
