3D打印机灯丝传感器M3球节支撑结构

　　在桌面级FDM3D打印设备的送料链路中，灯丝传感器的安装稳定性直接影响断料检测的响应精度，一旦传感器安装位出现旷量或偏移，极易出现断料误触发、检测滞后等问题，轻则造成打印中途停机浪费工时，重则导致喷头空走损坏模型甚至刮伤热床。这款M3规格的球节结构，正是针对两款主流桌面级3D打印机的灯丝传感器安装需求设计的支撑连接件，核心作用是为灯丝传感器提供具备一定角度自适应能力的刚性支撑，同时抵消设备运行过程中送料机构振动带来的安装位偏移。

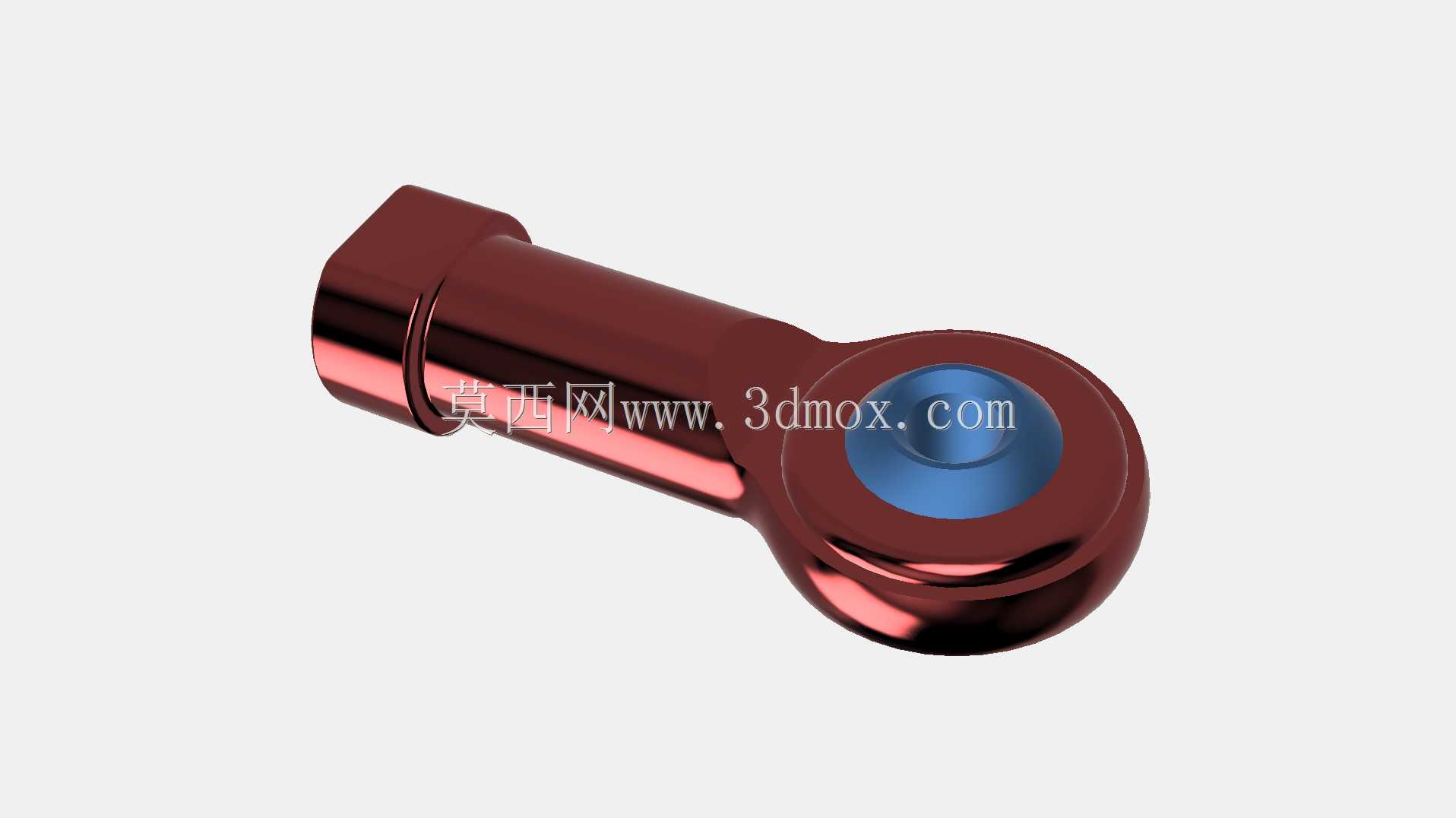

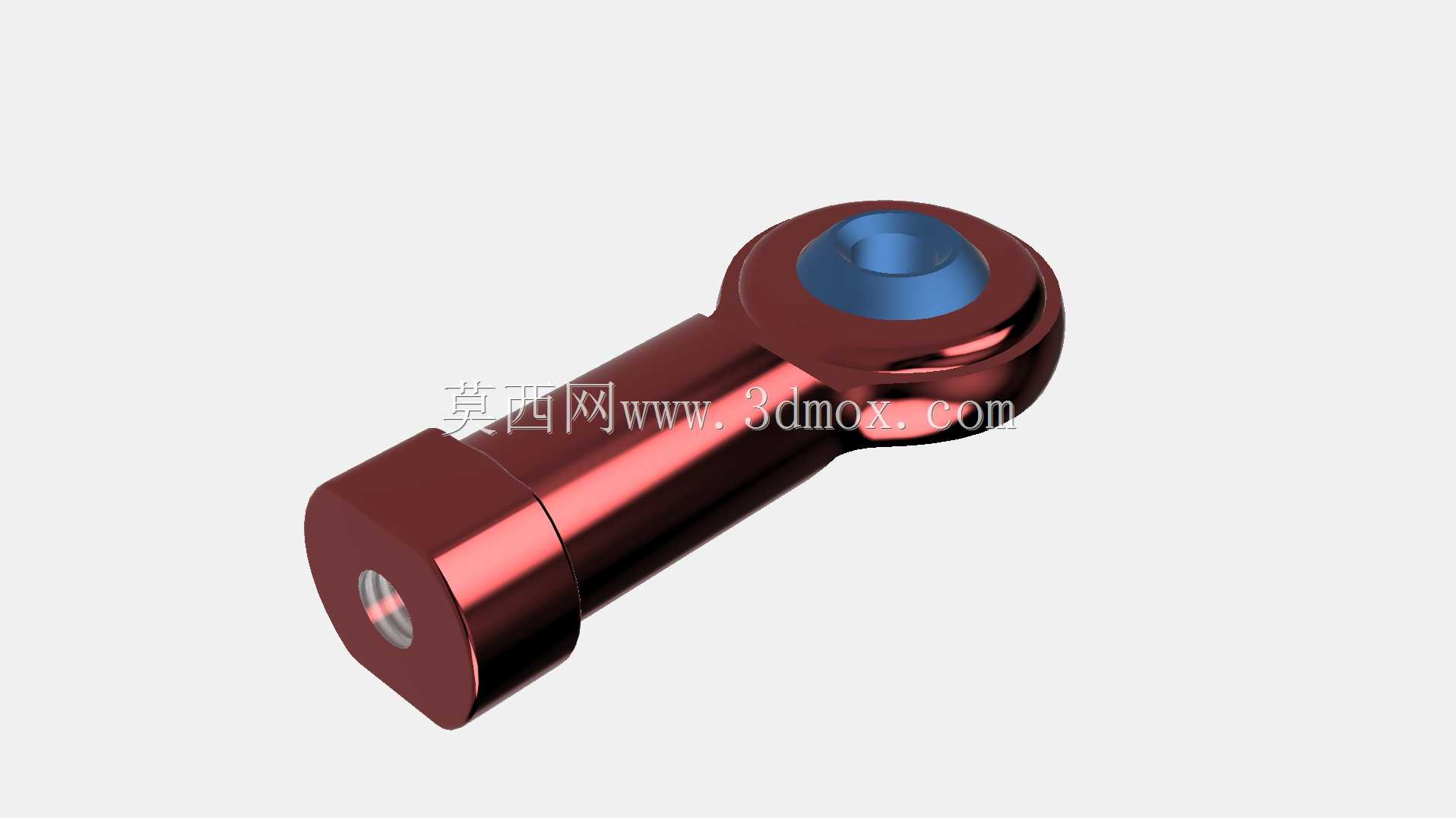

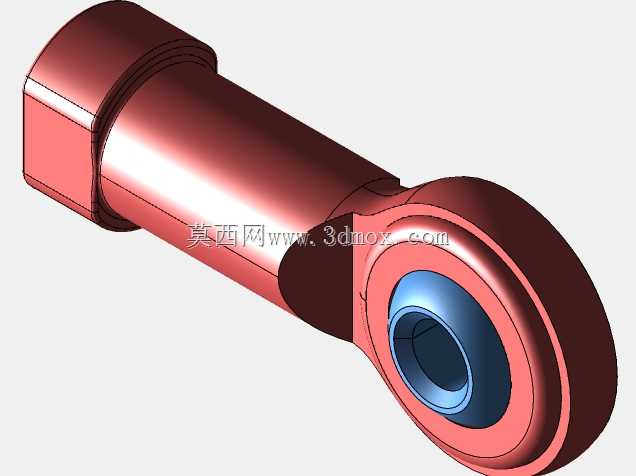

　　从结构设计逻辑来看，该球节采用一体化杆端球头结构，一端为带内螺纹的六角安装柱，可直接与设备机架上的M3螺柱配合锁紧，六角柱的对边尺寸严格匹配标准M3紧固件的安装空间，安装时无需额外定制工装，使用普通开口扳手即可完成锁紧操作，安装柱的端面做了0.2mm的倒角处理，避免锁紧时边缘毛刺刮伤设备机架的喷涂表面。另一端为整体式球头座结构，内部嵌套的蓝色衬套为低摩擦耐磨材质，球头的转动间隙控制在0.1mm以内，既可以满足传感器安装时的角度微调需求，适配不同走丝路径下的灯丝进线角度，又不会因为间隙过大导致传感器在送料过程中出现晃动。

　　从安装边界来看，整个球节的总长度控制在28mm，球头外径为12mm，六角安装柱的长度为8mm，安装完成后突出机架的最大尺寸不超过22mm，不会与设备内部的XY轴运动导轨、送料挤出机构产生运动干涉，适配两款机型原厂的传感器安装位，无需对设备原有结构做任何打孔、切削改造，直接替换原有老化或断裂的支撑件即可完成装配。球节主体采用高刚性金属材质，表面做了防锈镀层处理，长期在3D打印机内部40-60℃的工作环境下不会出现形变、锈蚀问题，衬套的耐磨性能可以满足至少5000小时的往复微动磨损需求，无需定期加注润滑脂，适配3D打印设备低维护的使用需求。

　　在实际应用场景中，该球节除了支撑灯丝传感器之外，也可用于设备内部其他需要小角度自适应调整的轻载连接件，比如近程挤出机的导向轮支架、自动调平传感器的辅助支撑位等，其M3的通用连接规格可以适配大部分桌面级3D打印机的标准安装孔位。设计过程中特意规避了容易出现应力集中的直角过渡结构，杆身与球头座、六角安装柱的衔接位置均做了R1.5的圆角过渡，在打印设备持续振动的工作环境下，不会因为应力集中出现连接位断裂的问题，相比原厂采用的塑料支撑件，结构刚性提升4倍以上，抗疲劳寿命大幅提升。

　　从功能特性上看，该球节的球头转动角度范围为±15°，完全覆盖灯丝传感器安装时需要调整的角度区间，既可以保证灯丝能够顺畅穿过传感器的检测孔，不会因为进线角度偏差造成灯丝摩擦阻力过大，导致送料打滑、送料不足等打印缺陷，又能为传感器提供足够的支撑刚性，避免送料过程中灯丝的窜动带动传感器移位，保证检测模块始终处于最佳检测位置，断料触发响应时间控制在0.2s以内，有效降低断料导致的打印失败率。
