2400x1200规格多孔位模块化焊接作业台

　　在金属结构件焊接加工的车间场景里，这类模块化焊接台是铆焊班组最核心的基础作业载体，区别于传统的铸铁焊接平台，它的核心设计逻辑是通过标准化的孔系网格实现工装的快速装夹定位，不需要每次焊接作业前都临时搭焊定位挡块、打磨去除焊疤，能大幅缩短中小批量结构件的装夹准备时间。从实际使用场景来看，不管是小型钣金支架、框架类焊件，还是长度在两米以内的型材组件焊接，这个尺寸的平台都能覆盖绝大多数通用焊接作业需求，台面上的28mm孔径系统是目前焊接工装领域应用最广的通用规格，对应的快速锁紧销、定位角尺、压紧夹具都属于行业通用配件，不需要单独定制特殊规格的装夹元件，后期拓展工装配置的成本很低。

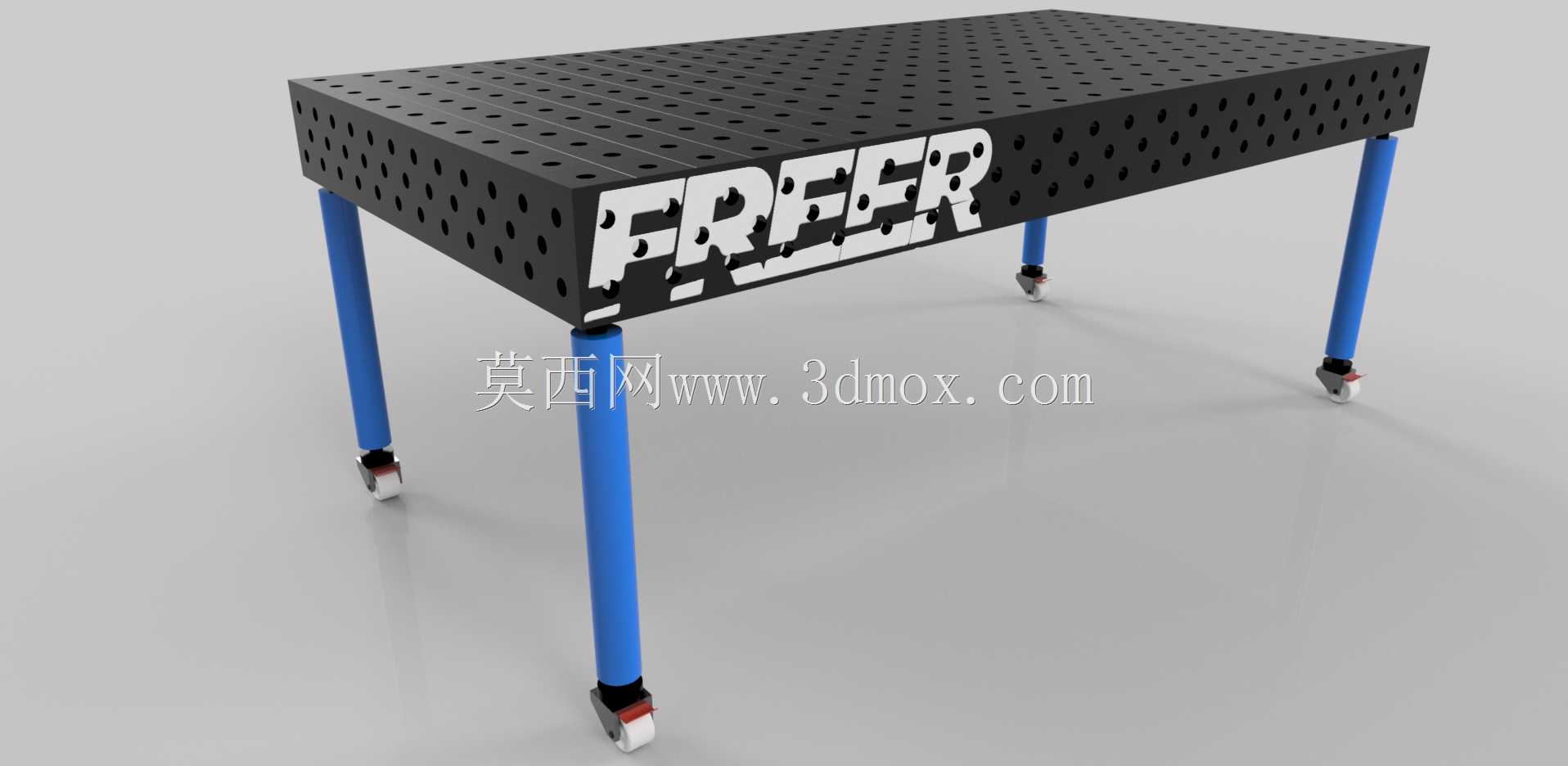

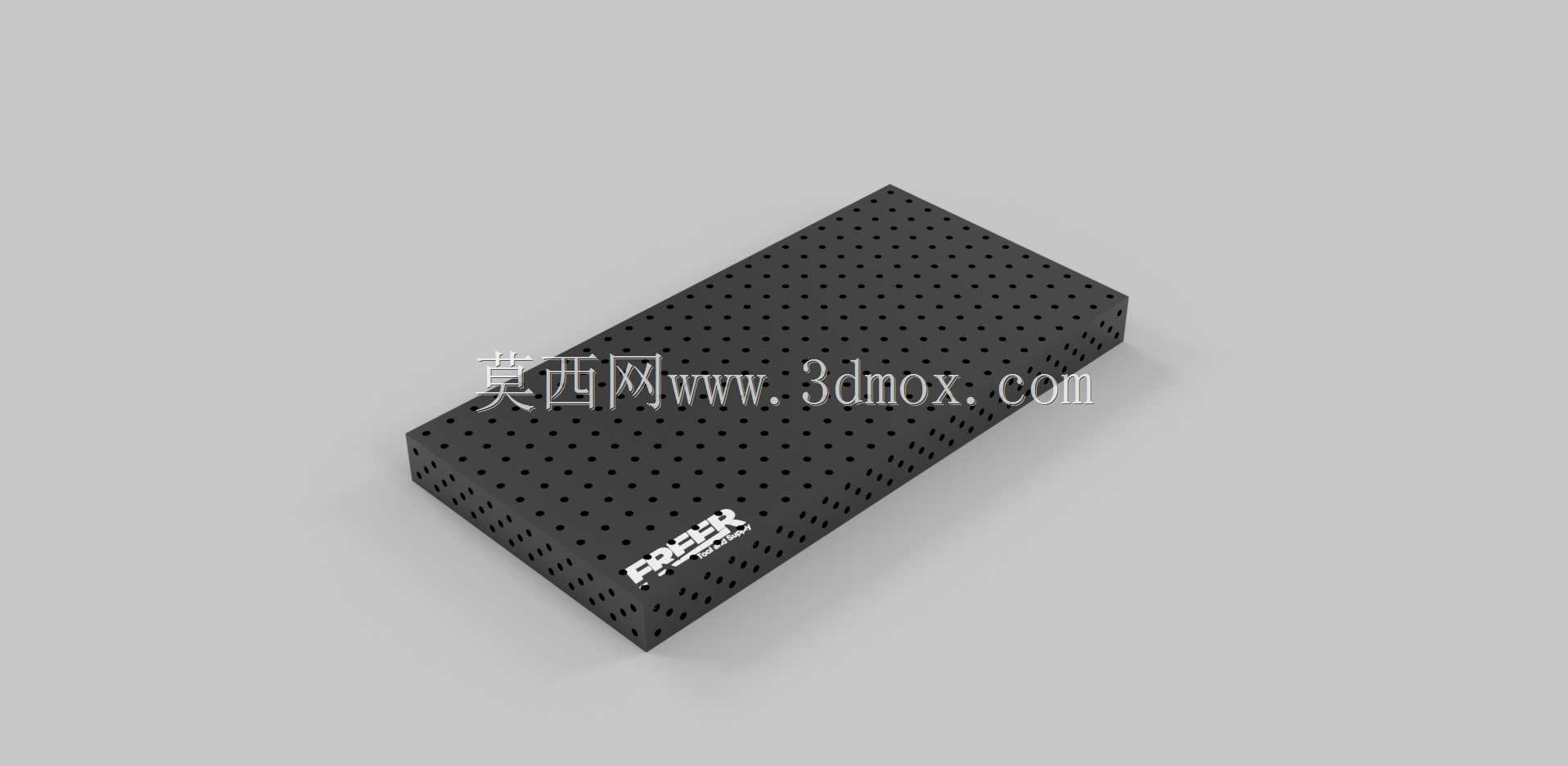

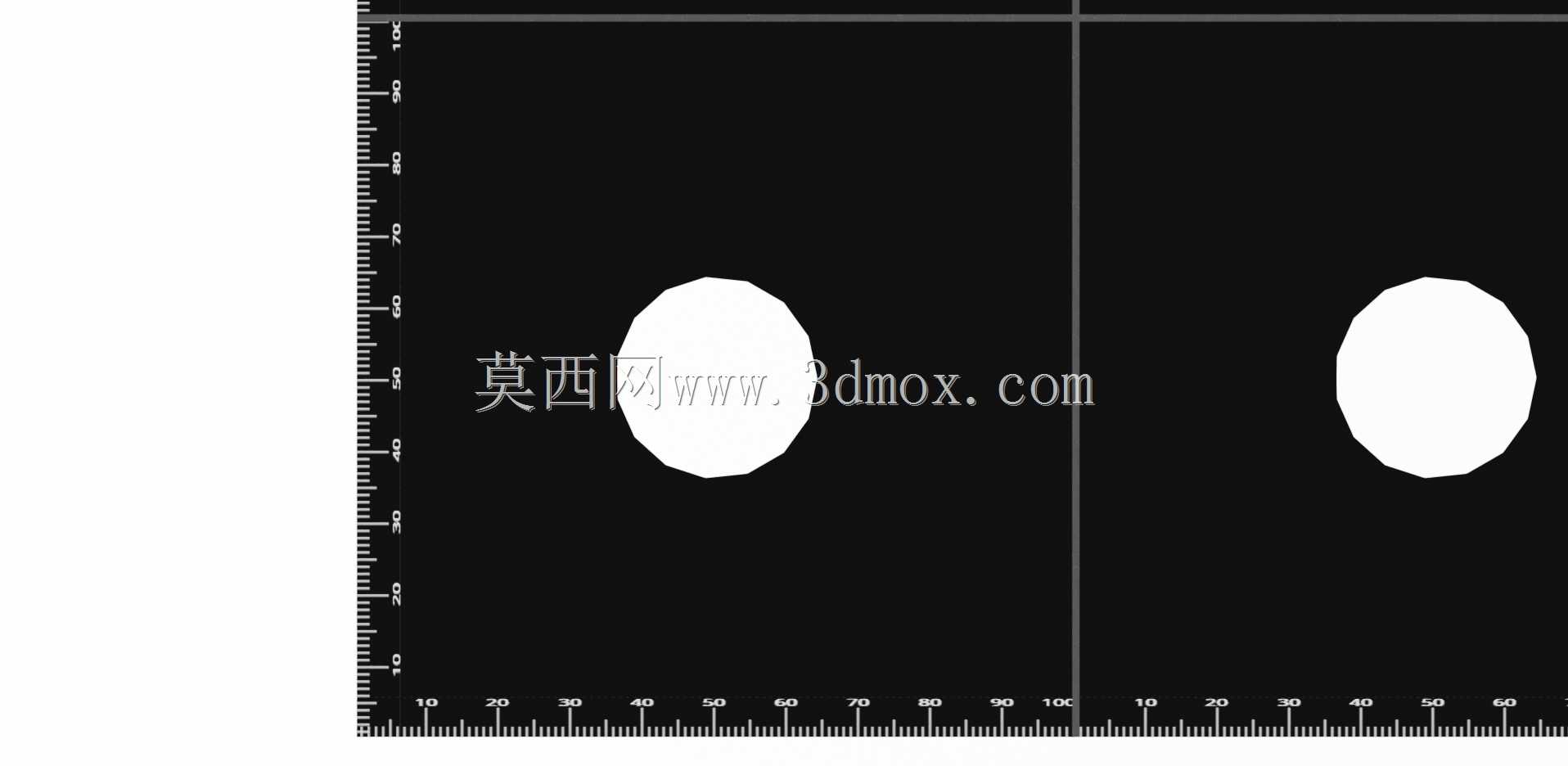

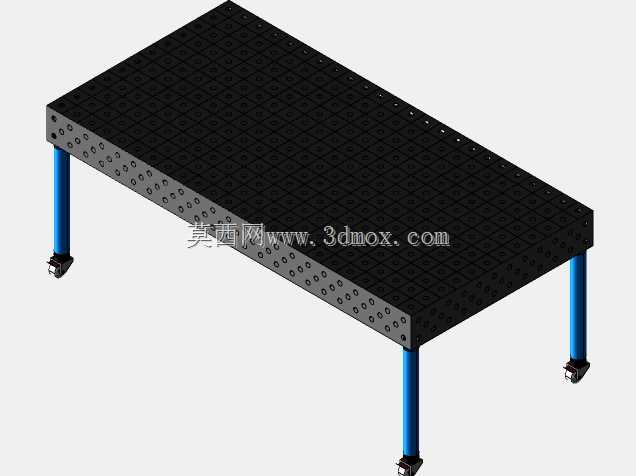

　　平台的台面采用100mm间距的网格孔布局，这个尺寸是经过长期生产验证的合理间距，既不会因为孔距过大导致装夹定位点不足，也不会因为孔距过小削弱台面整体的结构刚性，台面侧边同样布置了同规格的阵列孔，用来安装延伸定位件、侧面支撑组件，满足异形焊件的侧面定位需求。支撑腿采用可调节的带脚轮结构，日常需要转移工位时可以直接推移，不需要吊装设备辅助，调整到作业位置后可以通过脚轮的锁紧结构固定，也可以配合支撑脚垫调整整体水平度，抵消车间地面不平整带来的台面倾斜问题，避免焊接过程中因为台面晃动导致焊件尺寸偏差。

　　从设计思路上看，这类模块化焊接台完全围绕焊接作业的实际痛点开发：传统焊接平台使用一段时间后，台面会因为焊渣飞溅、频繁搭焊定位块变得凹凸不平，后续需要定期龙门铣刨平台面才能保证平面度，而这种模块化孔系平台的台面本身采用高硬度耐磨钢材制作，表面做了防锈防焊渣粘附的处理，日常清理只需要用刮板去除表面焊渣即可，不需要反复加工台面；所有装夹定位都通过孔系配合标准夹具完成，不会对台面本身造成焊接损伤，长期使用的平面度保持能力远优于传统焊接平台。

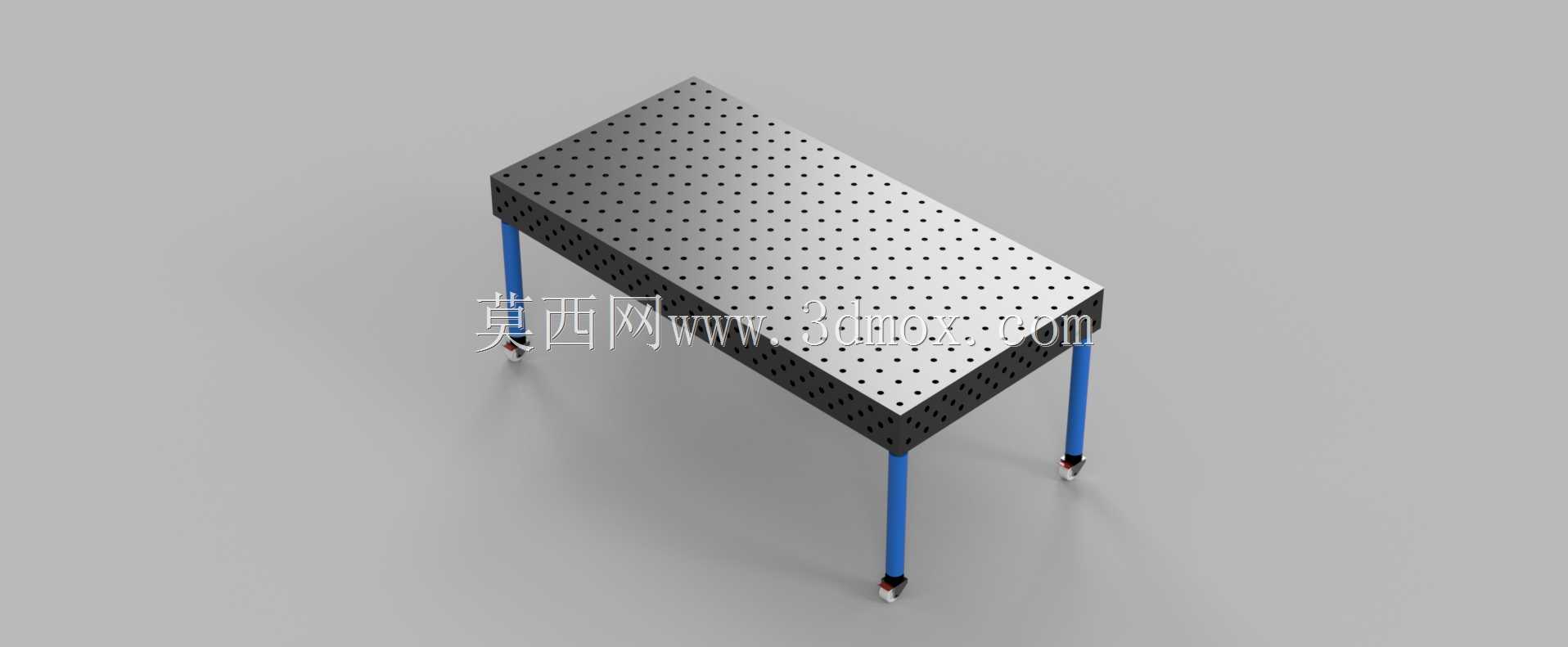

　　2400x1200mm的外形尺寸是经过车间作业动线优化的规格，宽度方向1200mm刚好适合操作人员站在平台两侧同时作业，不会因为台面过宽导致够不到中间位置的焊件，也不会因为过窄无法放置稍大的框架组件；长度方向2400mm能覆盖绝大多数通用五金焊件、小型设备机架的焊接尺寸需求，同时这个尺寸也能通过标准车间的通道门，不需要在设备进场时拆除门体或者破坏墙体。安装边界上，平台放置时只需要在周边预留不小于800mm的操作空间，就能满足操作人员走动、放置焊枪、清理焊渣的作业需求，不需要额外做地基固定，对车间地面的承重要求也不高，普通的硬化水泥地面就能满足放置要求，适合中小型机加工车间、钣金加工厂、设备组装车间的焊接工位配置。

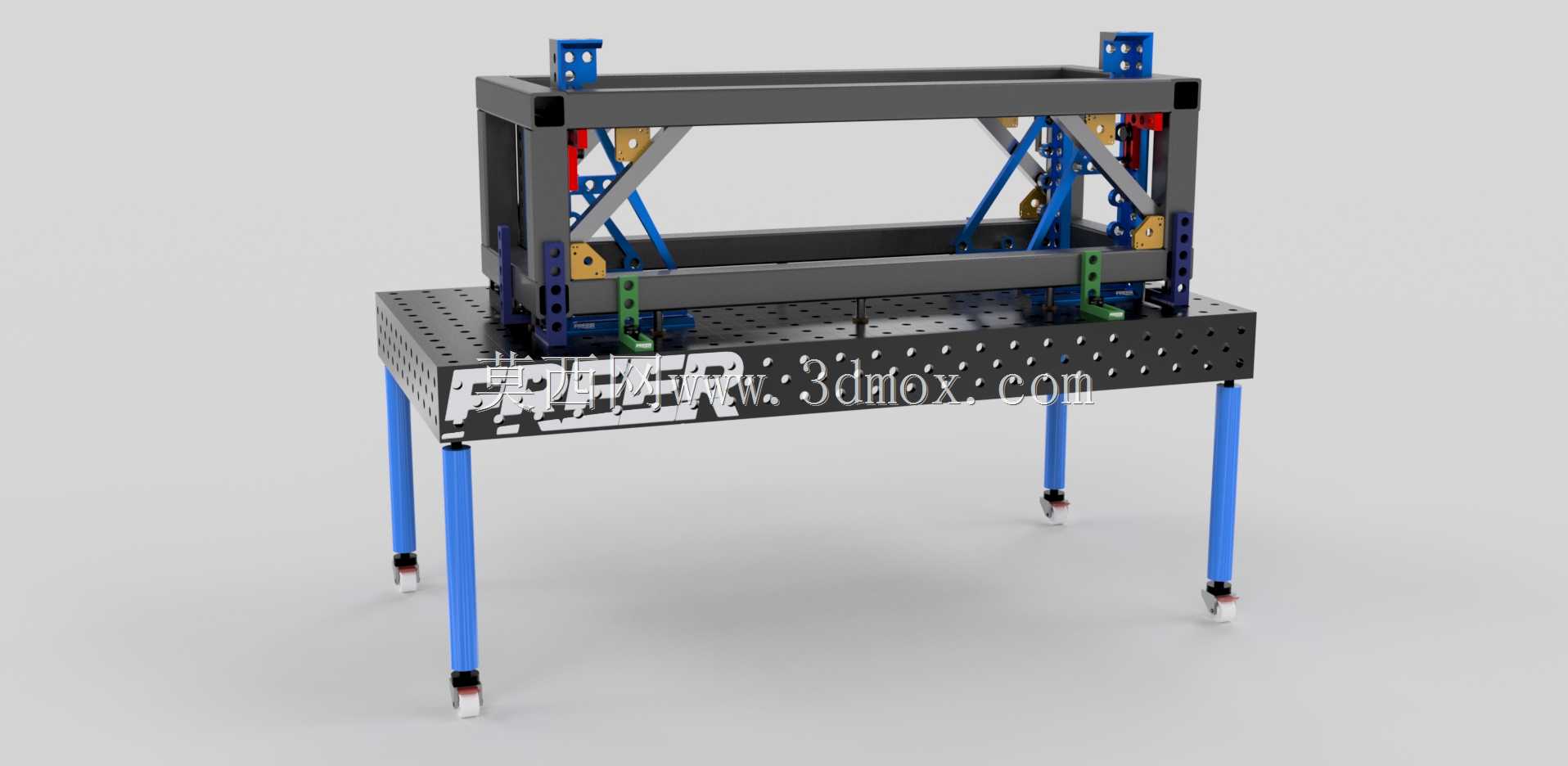

　　在实际功能表现上，这个平台除了承担手工电弧焊、二氧化碳气体保护焊的作业载体功能外，配合对应的专用夹具，还可以完成焊件的尺寸检测、组对定位，部分公差要求不高的组件甚至可以直接在平台上完成组装后再转序，不需要额外转移到装配工位。台面的孔系精度控制在合理范围内，定位孔的位置公差能满足普通焊接结构件的组对精度要求，不需要每次装夹都反复测量尺寸，只要将定位销插入对应网格孔，就能保证焊件的外形尺寸偏差控制在焊接工艺允许的范围内。对于经常切换焊件类型的中小批量生产车间来说，这种模块化设计的焊接台不需要针对不同产品制作专用的焊接工装，只需要调整夹具在孔位上的位置，就能快速切换不同产品的焊接作业，大幅降低了专用工装的制作成本，也减少了工装存放占用的车间空间。
