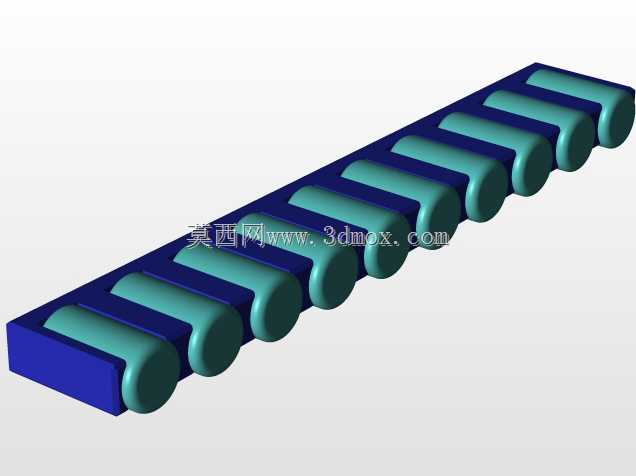

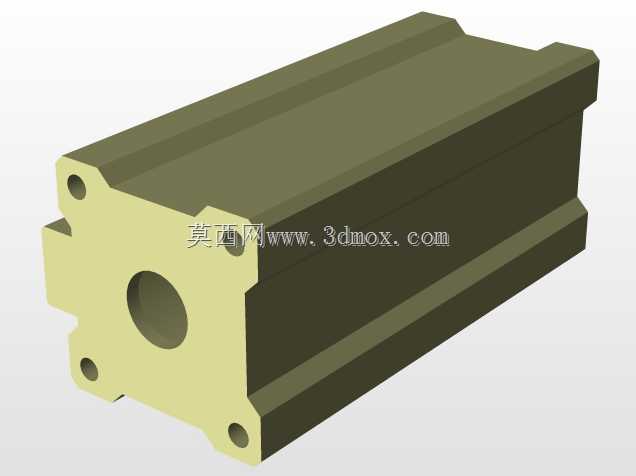

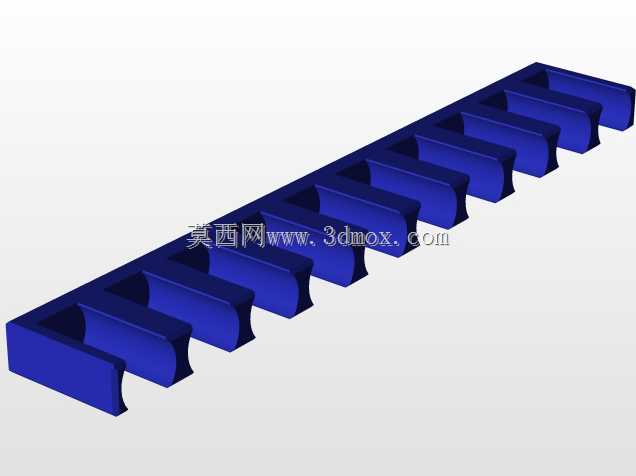

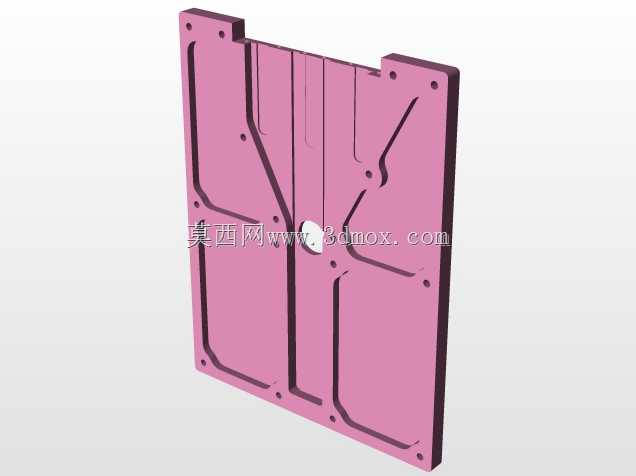

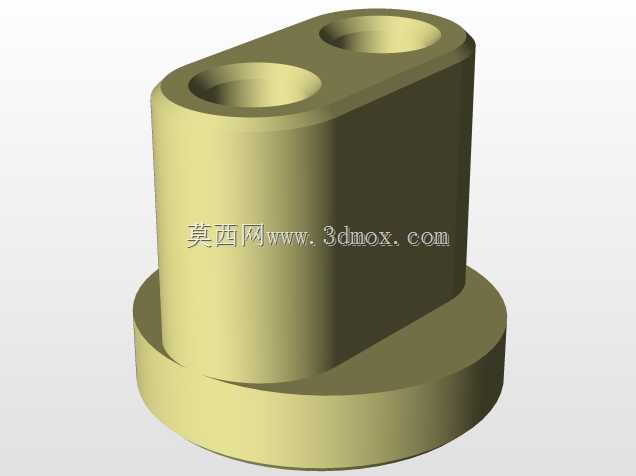

方形带孔压装定位安装板结构设计

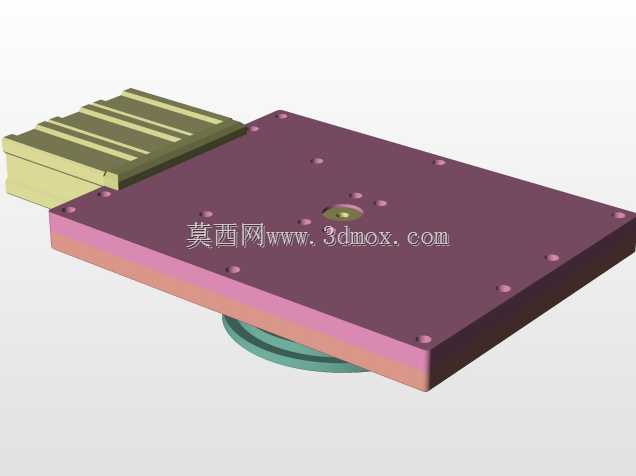

　　在铣削加工、压装装配这类需要精准定位工件的工位上，这类方形安装板是工位工装里最常见的基础定位构件，日常产线里做工件压紧、夹具基座定位、工位模组转接都离不开这类结构件。从实际使用场景来看，这类板件大多安装在加工工位的基座台面或者压装设备的固定端，核心作用是给待加工或者待装配的工件提供统一的定位基准，同时承担压紧过程中的受力传导，避免工件在加工受力时出现位移、翘曲的问题。

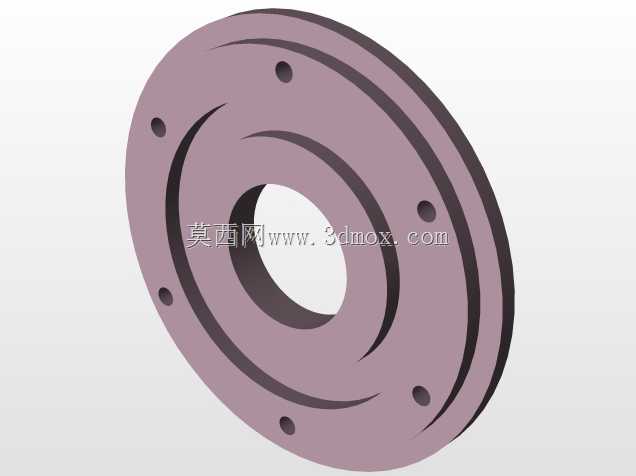

　　从结构设计逻辑来看，这块板采用方形切圆角的外形，首先是适配多数方形安装基座的台面轮廓，切圆角的处理一方面是避免安装时锐角磕碰操作人员，另一方面也能减少板材边角的应力集中，在长期承受压紧载荷的时候不会从边角处出现开裂变形。板体中心开设的大尺寸圆孔，是核心的避让与定位结构，实际使用中这个孔可以穿过待加工工件的轴类伸出段，也可以嵌套定位衬套，给圆形工件提供径向定位基准，孔的边缘做了微小的倒角处理，避免装配时刮伤工件表面或者衬套外壁。围绕中心圆孔均匀分布的四个矩形槽，是快换定位的卡槽结构，这类槽位不需要完全贯穿锁紧，只需要将配套压爪或者定位销的凸台卡入槽内旋转一定角度，就能实现快速装夹，相比传统的螺栓锁紧，能大幅缩短换型调整的时间，适配多品种小批量的铣削加工工位换产需求。板体四个角附近分布的四个小圆孔，是板件自身的安装固定孔，孔位的位置距离板边预留了足够的螺栓安装空间，使用内六角螺栓穿过这些孔就能将整个板件牢牢固定在设备基座上，孔位的公差按照H7级精度设计，保证安装后板件的平面度与基准面的平行度控制在0.02mm以内，避免因为安装倾斜导致定位基准偏移。

　　从安装边界的尺寸设计来看，板件的整体厚度根据常用的压紧载荷场景设计为6mm，采用45号钢调质处理，表面做发黑防锈处理，既能满足常规铣削工位10kN以内的压紧受力需求，也不会因为板件过厚增加不必要的重量与材料成本。四个安装孔的中心距按照标准160mm的工位基座孔距设计，能够直接适配多数通用铣削工装的台面安装孔位，不需要额外做转接板加工。中心圆孔的直径按照常用的80mm轴类工件避让尺寸设计，能够覆盖多数小型压装、铣削工件的伸出避让需求，四个矩形卡槽的宽度统一为10mm，深度为5mm，适配行业内通用的快换压爪尺寸，用户不需要额外定制配套的压接零件，直接采购标准件就能完成装配。

　　在实际设计这类板件的时候，需要重点关注几个工程细节：首先是板件的平面度要求，作为定位基准面，板件的两个大面平面度需要控制在0.015mm以内，表面粗糙度达到Ra1.6，保证和基座、工件接触面的贴合度，避免出现虚位导致加工尺寸超差；其次是各个孔位、槽位的位置度公差，中心圆孔和四个安装孔的同轴度、位置度需要控制在0.02mm以内，四个卡槽相对于中心孔的角度公差控制在±0.5度，保证快换压爪卡入后受力均匀，不会出现偏载导致工件压装倾斜；另外板件的边缘都做了R2的圆角处理，除了安全防护的作用，也能减少热处理过程中的应力集中点，提升板件的长期使用寿命。这类板件虽然结构简单，但是作为工装系统里的基础定位构件，其尺寸精度、结构合理性直接影响整个工位的加工精度与换型效率，在建模过程中需要充分考虑标准件的适配性、安装操作的便利性以及长期受力的结构强度，避免出现设计完成后无法和现有工位适配、装夹操作繁琐或者受力变形的问题。
