手动式带钢放卷退卷工装结构设计

　　在金属带材分切、冲压成型、小批量钣金加工的车间场景里，这类手动带钢退卷装置是窄带钢上料环节的核心辅助工装，主要适配宽度60mm以内的薄带钢卷料，解决小吨位卷料无动力开卷时的散卷、张力失控、带面刮擦问题，相比大型液压开卷机，它不需要外接动力源，占地空间小，移动灵活，非常适合多工位小批量冲压、五金件连续冲压的零散上料需求，也能适配焊管、冷弯型材前段的小卷带钢送料前置工序。

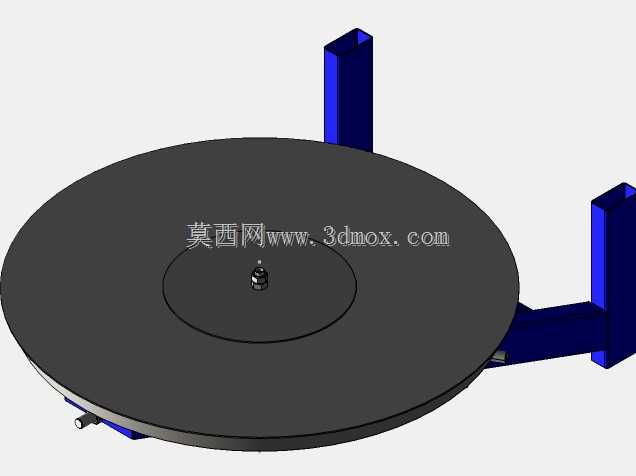

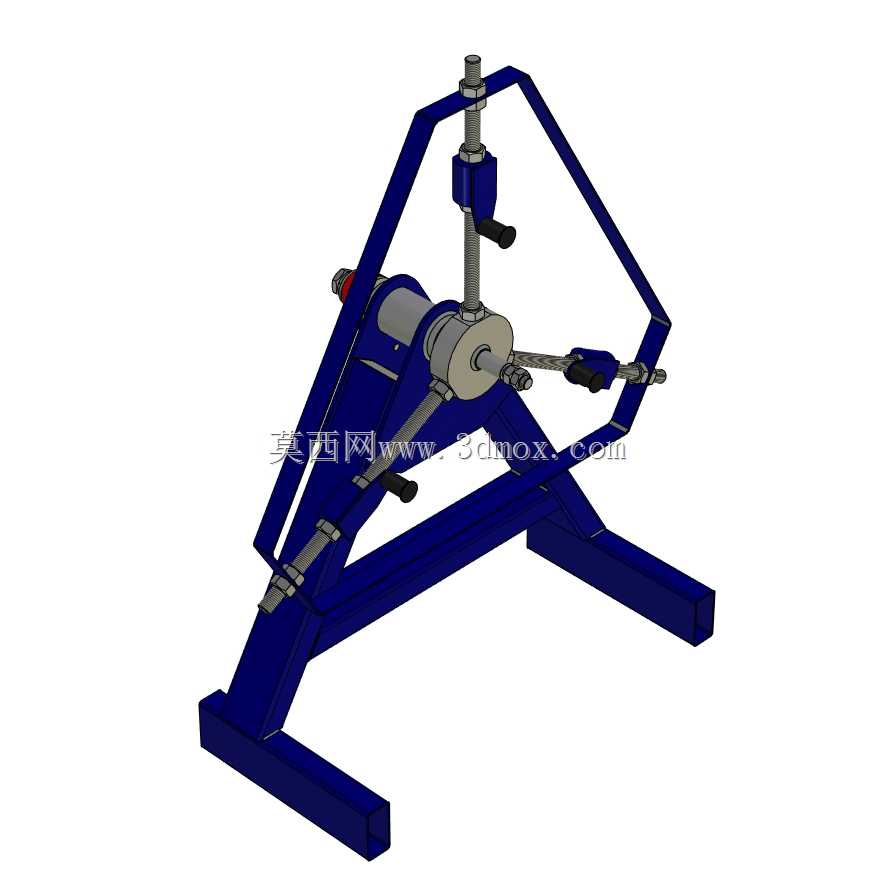

　　从结构设计逻辑来看，整个机架采用三角形稳定支撑结构，底部两根横向支脚直接接触地面，不需要额外打膨胀螺栓固定，支脚的长度设计刚好覆盖卷料最大外径的1.2倍范围，保证满卷状态下设备不会出现侧翻，支脚与地面接触的端面没有做固定孔设计，就是为了适配车间内频繁换工位的需求，单人即可通过撬棍撬动移位。核心的卷料支撑轴采用悬臂式设计，轴端设置了可调节的锁紧顶锥，针对不同内径的带钢卷，可以通过旋转顶部的手轮调节顶锥的轴向压紧力，保证卷料在转动过程中不会出现轴向窜动，顶锥的锥面做了滚花处理，增大与卷料内芯的摩擦力，避免开卷过程中卷料与支撑轴出现相对滑动。

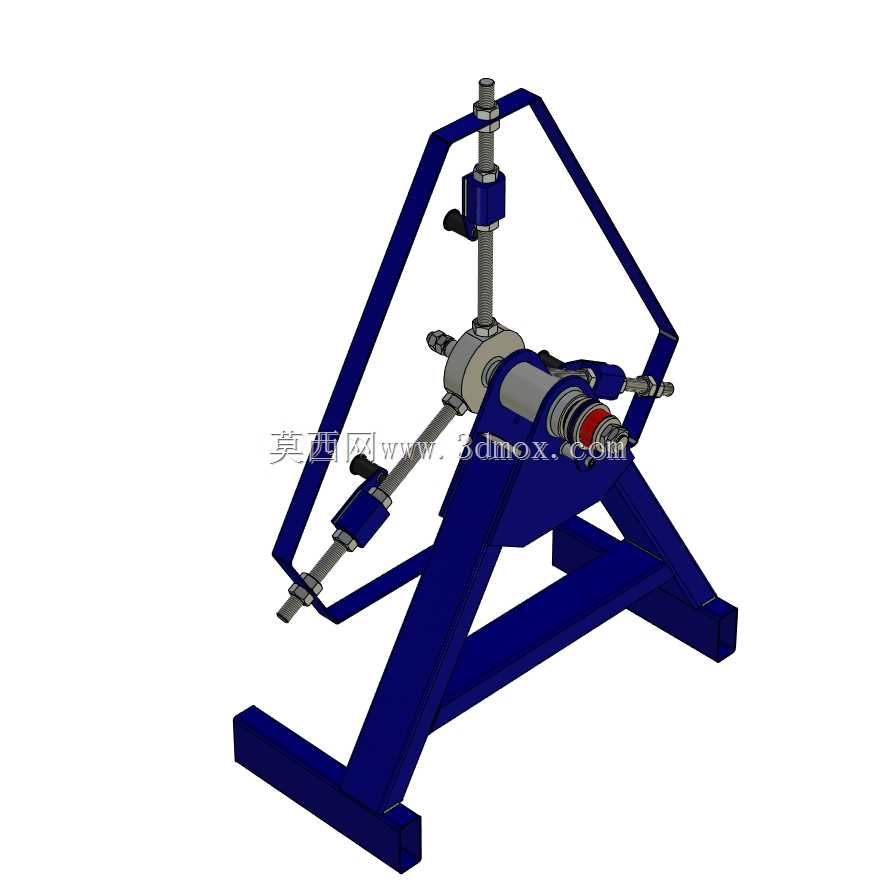

　　机架上方的菱形框架结构不是单纯的防护设计，框架两侧的斜向支撑杆上预留了多组安装孔位，可以根据带钢的宽度加装导向立辊，导向立辊采用尼龙材质，避免带钢侧边在送料过程中被硬金属刮出毛刺，影响后续冲压件的断面质量。支撑轴的中部设置了三爪式手动摇臂，当需要手动倒卷、或者初始穿带时，操作人员可以转动摇臂带动卷料旋转，摇臂的长度经过力臂核算，单人施加150N的力即可带动最大承重50kg的带钢卷转动，不需要额外加力杆。支撑轴的转动部位采用了含油铜套作为滑动轴承，不需要频繁加注润滑脂，铜套的间隙控制在0.05mm以内，既保证转动灵活，又避免轴系出现径向跳动导致带钢送料跑偏。

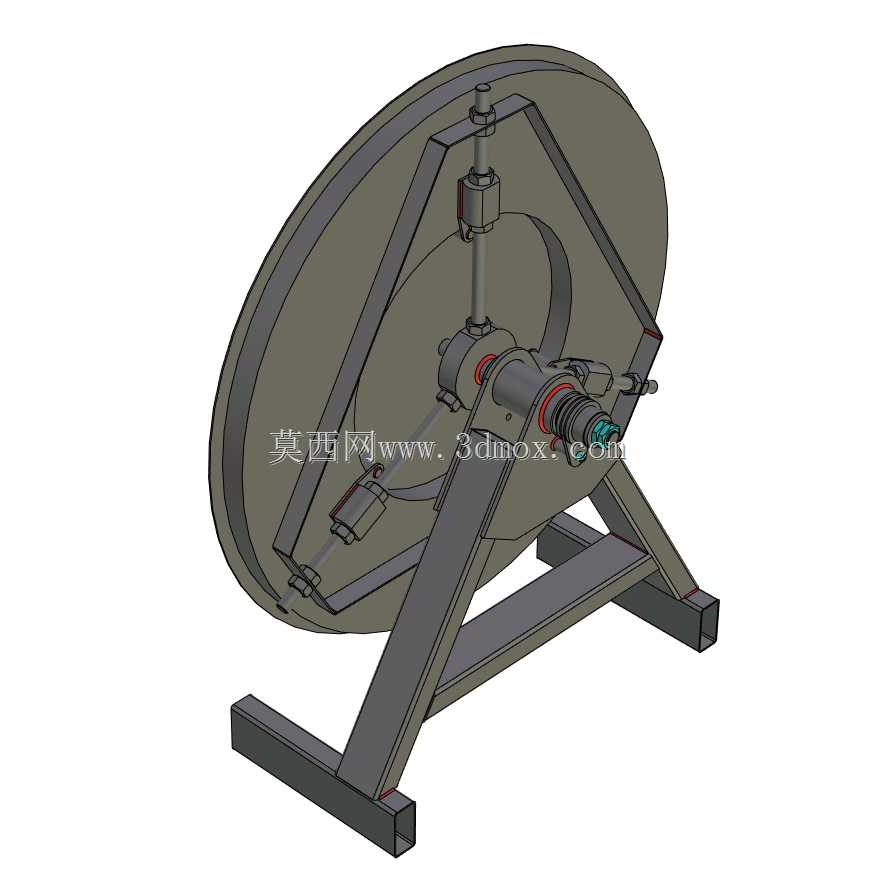

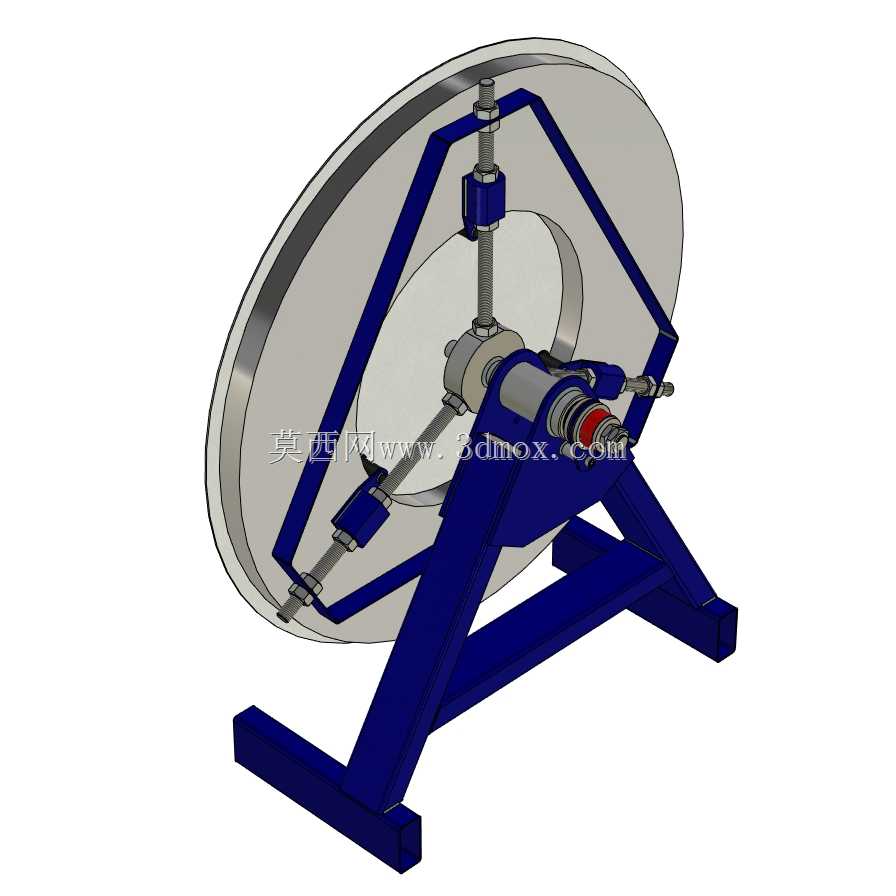

　　设备顶部设置了一根竖向的调节螺杆，螺杆下端连接了一个阻尼压块，压块的工作面贴有毛毡层，通过旋转螺杆顶部的手轮可以调节压块对带钢卷表面的压力，以此提供开卷过程中的阻尼张力，避免带钢因为惯性出现散卷、拖料过长的问题，阻尼力的调节范围可以覆盖0.2mm到2mm厚度的带钢需求，压块的弧度与卷料最大外径匹配，随着卷料直径减小，压块可以在重力作用下自动跟随下降，不需要频繁手动调节。

　　从安装边界来看，设备整体的最大外轮廓尺寸控制在长800mm、宽600mm、高900mm以内，不需要占用大型设备的安装空间，可以直接放置在冲床、分切机的进料端侧面，设备的出料中心高度与常规冲床的送料线高度差控制在±50mm以内，不需要额外加装过渡托板即可直接对接送料机构。支撑轴的中心高度距离地面450mm，操作人员站在设备侧面即可完成卷料的上料、锁紧、阻尼调节操作，不需要登高或者俯身操作，符合车间操作的人机工程学要求。

　　在实际使用场景中，这类退卷机还可以适配铜带、铝带等窄幅有色金属卷料的开卷作业，只需要更换对应材质的阻尼压块毛毡、调整导向立辊的间距即可，不需要对主体结构做改动。机架的所有焊接部位都做了去应力处理，避免长期承重出现焊接变形，表面采用喷塑处理，耐车间内的切削液、润滑油腐蚀，日常维护只需要定期清理支撑轴表面的铁屑、检查铜套的磨损量即可，没有复杂的液压、电气元件，故障率极低，非常适合小型五金加工车间、钣金作坊的小卷料开卷需求。相比带动力的开卷设备，它的采购成本低，维护简单，对于日加工量在1吨以内的小批量生产场景，实用性远高于大型自动化开卷线，也可以作为自动化生产线的备用上料工装，在主设备检修时临时承担上料任务，避免生产线停摆。
