5x5规格铝制绕线式挠性传动联轴器

　　做小型传动结构选型这么多年，这类小规格铝制挠性联轴器的应用场景其实比很多人想象的要广，从桌面级3D打印机的进给轴传动，到小型自动化检测设备的同步带轮轴对接，再到通讯测试工装里的微型编码器与动力轴连接，但凡涉及两根直径5mm轴的动力传递、同时两端轴存在微小安装同轴度偏差的场合，基本都能看到这类结构的身影。很多刚入行的结构工程师容易在小扭矩传动的轴连接上踩坑，要么选了刚性联轴器，装配时硬顶两端轴承导致轴承预紧力异常，跑不了几百小时轴承就出现异响卡滞；要么选了梅花式弹性联轴器，小尺寸下梅花垫的弹性形变导致传动回差过大，做位置控制时定位精度始终达不到设计要求。这款绕线式的铝制挠性联轴器，刚好卡在这两类需求的中间点，既保留了足够的扭转刚性，

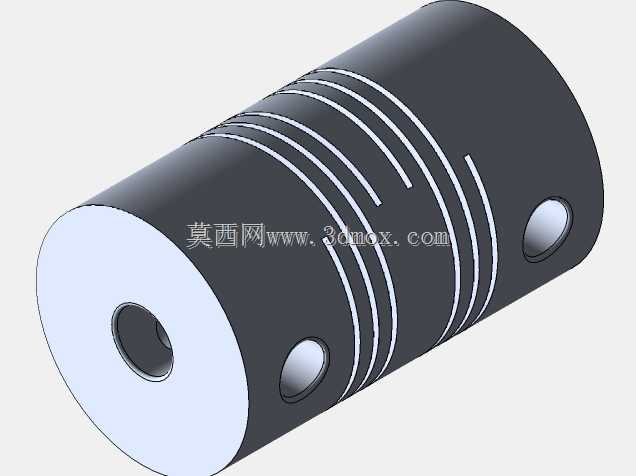

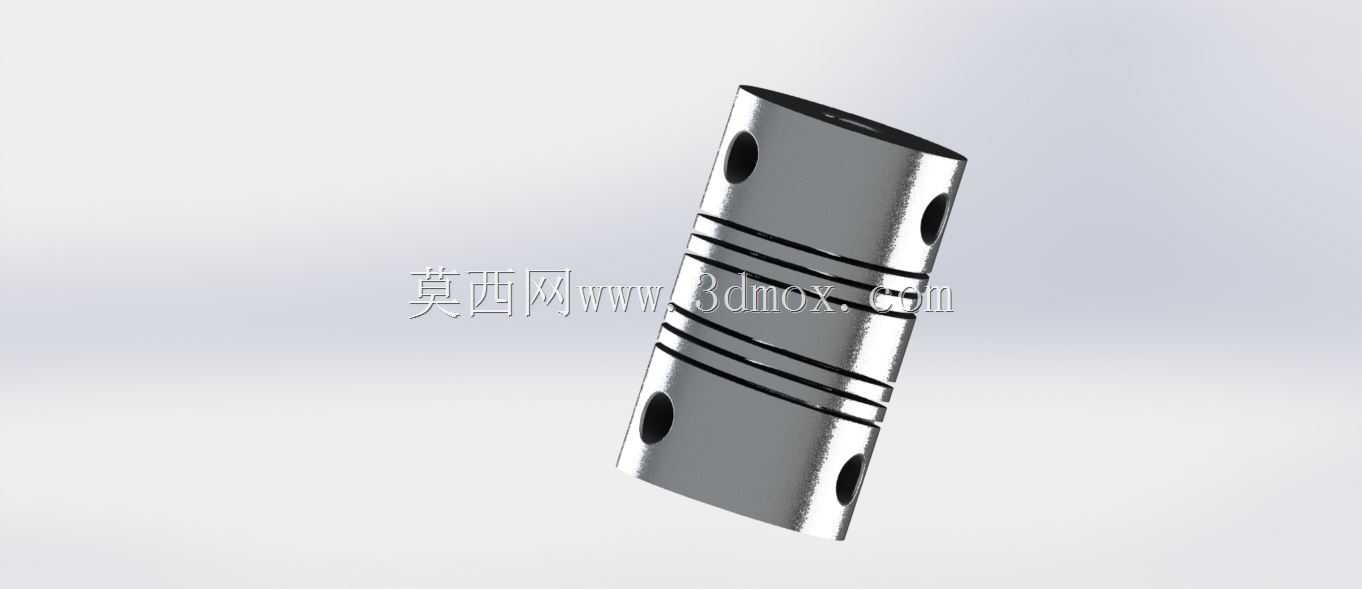

　　又能通过本体的切槽结构吸收安装偏差。从结构设计逻辑来看，这款联轴器采用一体式铝合金棒料加工而成，没有额外的拼接零件，整体做了表面阳极氧化处理，既提升了表面硬度避免安装锁紧时刮伤本体，也能在常规车间环境下具备基础的防锈能力，不需要额外做表面防护处理。本体上的平行螺旋切槽是整个结构的核心，这种连续的绕线槽结构不需要额外嵌入弹性元件，靠金属本体的弹性形变来补偿偏差：径向方向可以允许0.1-0.2mm的轴偏心，角向可以允许1-2度的偏斜，轴向也能容纳少量的轴窜动，刚好覆盖小型设备装配时能达到的常规安装精度范围，不需要工人反复打表调整两轴的同轴度，能大幅降低装配环节的时间成本。尺寸边界上，这款联轴器的两端内孔均为5mm直径，适配市面上绝大多数小型步进电机、微型直流电机、编码器的输出轴尺寸，每端的锁紧位置都开了径向顶丝孔，配套的紧定螺丝可以直接顶在轴的平面上，不需要额外加工键槽，对于小扭矩传动场景来说，这种锁紧方式的可靠性完全足够，装配时只需要将两端轴插入联轴器内孔到指定深度，拧紧顶丝即可完成安装，不需要复杂的调试步骤。实际使用时，这类联轴器的额定传递扭矩基本在1-2N·m区间，刚好匹配5mm轴径对应的小型动力单元的输出能力，不会出现因为联轴器强度不足导致的传动失效，同时自身的转动惯量极低，对于频繁正反转的传动场景来说，不会因为联轴器自身的惯量给电机带来额外的负载，也不会因为惯量匹配问题导致伺服或者步进电机出现振荡。

　　很多人在选型时容易忽略联轴器的动态响应特性，这类一体式切槽的挠性联轴器，扭转方向的刚性足够，传动回差可以控制在零点几度以内，做低速位置控制的时候完全不会出现丢步或者定位偏差的问题，相比梅花联轴器的弹性间隙，在需要精准反馈转速的编码器连接场景下，它的传动精度更有优势；相比刚性联轴器，它又能避免因为安装不对中导致的轴承受力异常，延长整套传动机构的使用寿命。在做三维建模的时候，这类零件的建模重点在于螺旋切槽的路径绘制，需要保证切槽的宽度均匀，槽与槽之间的壁厚一致，否则实际加工出来的联轴器各个方向的补偿能力会出现偏差，容易在某个方向上应力集中导致断裂；同时两端的顶丝孔位置要和内孔垂直，保证紧定螺丝锁紧时的受力均匀，

　　不会出现顶丝滑牙或者轴被顶偏的问题。建模时还要注意内孔的尺寸公差，5mm的内孔一般要做H7的公差配合，既保证轴能顺利插入，又不会因为间隙过大导致传动时出现晃动；外圆的尺寸不需要做过高的精度要求，只要保证整体的同轴度即可，毕竟这类联轴器是安装在轴的内部，外圆不会和其他零件产生干涉。在实际装配场景中，这类联轴器的安装空间要求很低，整体外径一般在12-15mm区间，长度在20-25mm左右，不需要预留很大的安装位置，对于结构紧凑的小型设备来说非常友好，比如手持通讯检测设备、小型桌面点胶机、微型送料机构这类空间受限的设计里，它的尺寸优势非常明显。另外，铝合金材质的自身重量很轻，即使是高速旋转的场景下，自身的离心力也很小，不会因为动平衡问题导致传动机构出现振动，在每分钟几千转的转速下运行也能保持稳定，不会产生额外的噪音。很多做小型设备开发的工程师，在初期选型时往往把重点放在电机、导轨这类核心部件上，忽略了联轴器这类小零件的选型，最后往往是联轴器的问题导致整套设备的精度或者寿命达不到设计要求，而这类经过实际验证的绕线式挠性联轴器，刚好能覆盖绝大多数小规格轴传动的需求，不管是做原型机验证还是批量设备生产，都是可靠性很高的传动连接方案。
