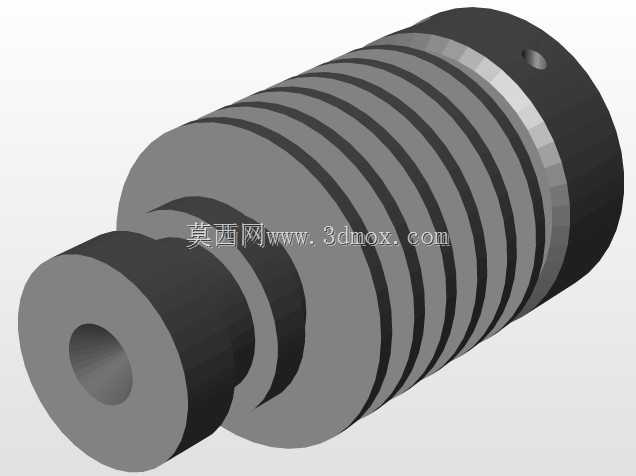

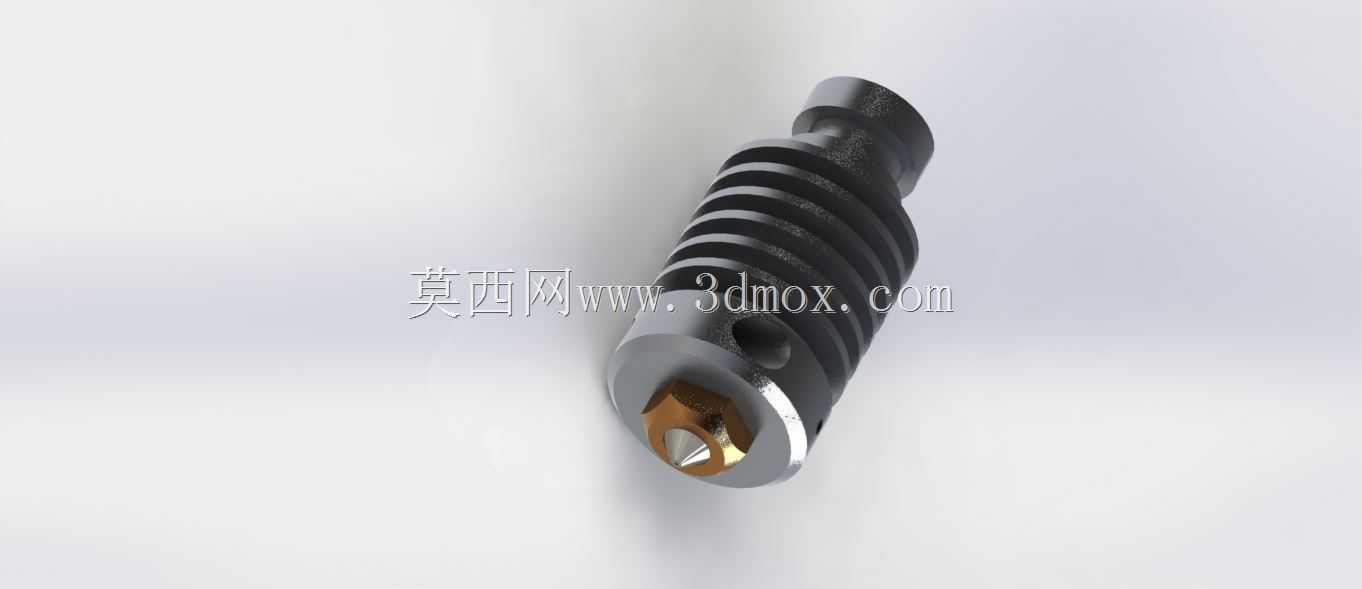

RepRap打印机Argento V6挤出热端结构

　　在桌面级熔融沉积成型设备的核心功能部件中，挤出热端直接决定了耗材熔融效率、出丝稳定性与成型件的表面质量，这款适配RepRap架构的热端结构，是面向开源3D打印生态优化的成熟挤出端方案。从实际装机场景来看，这类热端主要适配1.75mm直径的通用打印耗材，兼容PLA、ABS、PETG等多种常用熔融耗材，可覆盖从桌面级原型制作、小批量功能件打样到创客DIY改装的绝大多数使用场景，不管是入门级Prusa系机型的替换升级，还是自研CoreXY结构设备的挤出端选型，都能匹配对应的安装需求。

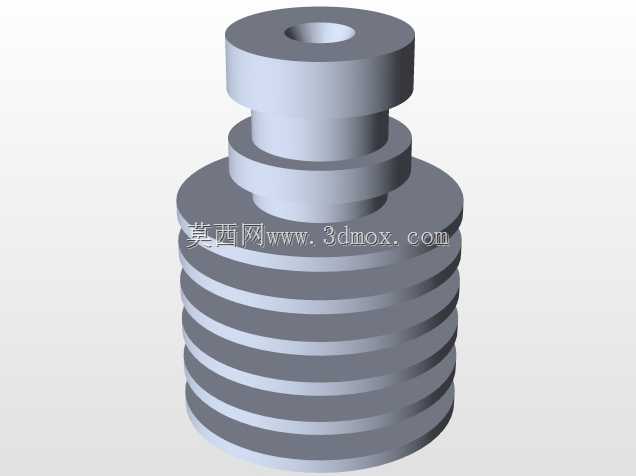

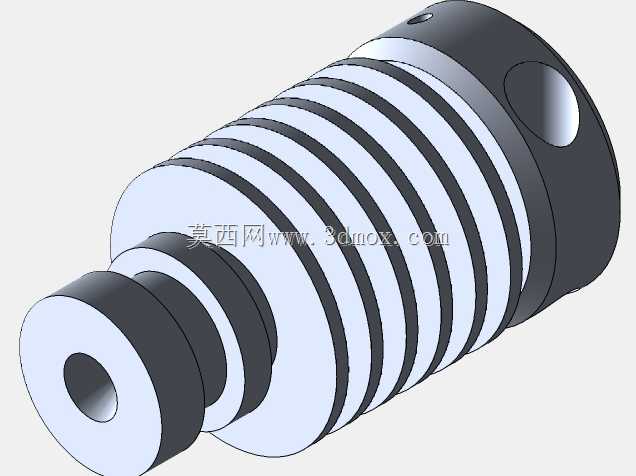

　　从功能结构来看，该热端采用分段式散热-加热-挤出的同轴布局，上部的散热段带有多道环形散热鳍片，通过增大与空气的接触面积，将加热块向上传导的多余热量及时散出，避免耗材在喉管位置提前软化膨胀造成堵头，这部分结构在装机时需要匹配对应的散热风道，保证打印过程中散热段温度始终维持在耗材玻璃化转变温度以下。中部的加热块采用紧凑的圆柱构型，内部预留了加热棒与热敏电阻的安装孔位，能够快速将温度提升至耗材熔融所需的工作区间，温度传导均匀性经过结构优化，可减少加热过程中的温度波动，保证出丝时熔料粘度稳定。下部的喷嘴采用硬质合金材质的尖嘴构型，出料口直径可根据打印精度需求选配，尖嘴结构能够减少打印过程中喷嘴与已成型层的剐蹭，提升悬垂结构与薄壁特征的打印质量。

　　设计思路上，这款热端充分考虑了开源3D打印场景下的拆装维护需求，所有连接部位采用标准螺纹配合，用户在日常维护时可快速拆卸喷嘴清理残留耗材，更换不同口径的喷嘴也无需拆解整个热端结构，大幅降低了日常运维的时间成本。散热段与加热块之间的喉管采用低导热系数的材质做隔热隔断，进一步减少热量向上传导的路径，降低散热风扇的负载，同时也能减少长时间连续打印时的热蠕变风险，避免喉管内耗材软化造成的送料阻力波动。整体结构的同轴度经过严格管控，送料通道全程保持顺滑无台阶，耗材从进入散热段到从喷嘴挤出的路径无突变死角，减少了耗材残留与堵头的概率。

　　从安装边界尺寸来看，该热端整体为细长圆柱构型，最大外径不超过16mm，整体长度控制在50mm以内，安装时仅需要在上部散热段预留对应的固定卡位即可，不会占用过多的X轴运动空间，能够适配多数近程挤出与远程送料的安装架构。如果采用远程送料方案，仅需要在热端上部接入标准的鲍登管接头即可，送料管可直接插入到喉管上端，减少送料路径的间隙，提升回料精度；如果采用近程挤出方案，直接将挤出机的送料轮对准热端进料口即可，紧凑的外形不会与挤出机结构产生运动干涉。在实际装机调试时，需要注意加热块与散热段之间的隔热套安装到位，避免热量辐射到打印件或者其他运动部件，喷嘴的安装高度需要配合打印平台调平参数设置，保证第一层打印时喷嘴与平台的间隙稳定在合理区间。

　　从实际使用的性能表现来看，这款热端的加热速率较快，从室温提升到200摄氏度的时间控制在一分钟以内，温度控制精度可维持在正负1摄氏度范围内，能够满足高速打印时的持续供料需求，长时间连续打印时不会出现温度漂移导致的出丝不畅问题。喷嘴的尖嘴设计在打印小尺寸特征时优势明显，能够精准控制熔料的挤出位置，减少拉丝与溢料的情况，在打印0.1mm层厚的高精度模型时，出丝均匀性表现稳定，不会出现粗细不均的线宽问题。散热鳍片的结构设计配合常规的40mm轴流风扇即可满足散热需求，不需要额外加装大功率散热装置，降低了运动端的重量负载，能够提升X轴的运动响应速度，减少高速打印时的振动残影。
