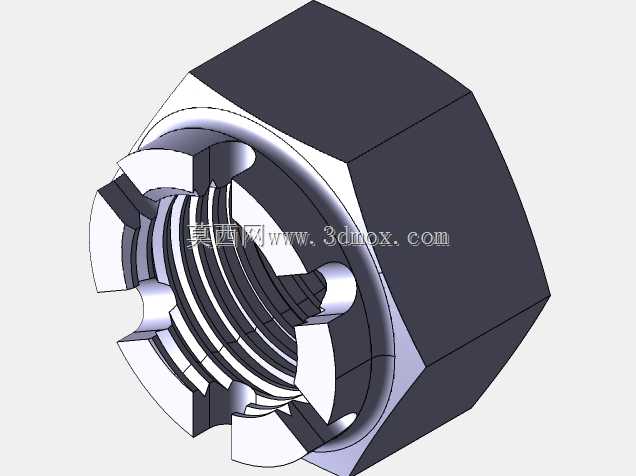

M68×6规格开槽六角锁紧螺母结构设计

　　在重型机械设备的传动连接、大型钢结构的节点紧固、矿山破碎设备的振动工况连接场景中，普通六角螺母在持续交变载荷、冲击振动的作用下很容易出现螺纹副松脱的问题，轻则导致设备连接精度下降，重则引发连接失效的安全事故，开槽式锁紧螺母正是针对这类高可靠性紧固需求设计的机械连接件。这款M68×6规格的开槽螺母，采用六角外形作为主体结构，六角对边尺寸符合大规格紧固件的通用配套标准，能够适配常规大扭矩重型扳手的作业空间，在安装拧紧过程中可以提供足够的受力面，避免拧紧时出现棱角打滑、螺母外壁损伤的问题。螺母端部开设的均匀分布槽口，是实现防松功能的核心结构，实际装配时，在配套螺栓的对应位置钻设径向开口销孔，待螺母拧紧到规定扭矩值后，

　　将开口销穿过螺母槽口与螺栓的销孔，再掰开开口销的支脚完成锁止，这种机械锁止的防松方式，相比摩擦式防松结构，在强振动、大冲击的工况下可靠性更高，不会因为温度交变、载荷波动出现预紧力衰减导致的松脱问题。从设计细节来看，这款螺母的内螺纹采用6mm螺距的粗牙规格，大螺距的螺纹设计在大直径紧固件上具备更好的载荷传递能力，螺纹牙型的受力分布更均匀，能够承受更大的轴向拉力，适配重型连接场景下的高载荷需求。螺母的槽口深度经过匹配设计，既保证开口销有足够的穿入空间，不会因为槽深过浅导致开口销无法完全就位，也避免槽深过大削弱螺母端部的结构强度，防止拧紧时槽口位置出现开裂变形。螺母的端面加工有平整的承压面，安装时能够和被连接件的表面充分贴合，

　　保证预紧力均匀传递，避免局部应力集中导致的被连接件表面压损。在实际选型应用中，这款螺母需要和同规格的M68×6外螺纹螺栓配套使用，安装前需要确认螺栓上的销孔位置与螺母拧紧后的槽口位置能够对齐，若存在偏差可以通过微调螺母拧紧角度来适配，严禁通过过度松开螺母的方式对齐槽口，否则会导致预紧力不足影响连接可靠性。在三维建模过程中，这类紧固件的建模需要重点关注螺纹牙型的参数准确性、六角外形的对边与对角尺寸公差、槽口的位置度与深度尺寸，因为这些参数直接关系到后续装配时的干涉检查、运动仿真的准确性，如果模型尺寸存在偏差，在做整机虚拟装配时很容易出现螺母和扳手空间干涉、槽口和开口销无法对齐、螺纹配合间隙异常等问题，影响整体设计的验证效率。

　　这类大规格开槽螺母常应用在重型工程机械的轮边连接、大型风机的主机架连接、港口起重设备的结构件紧固、重型锻压设备的传动部件锁紧等场景，这些场景的共同特点是连接载荷大、作业过程中存在持续的振动冲击，对紧固件的防松性能有极高要求，开槽螺母配合开口销的锁止结构，能够在长期服役过程中保持稳定的锁止效果，不需要频繁复拧预紧，降低设备的维护成本。在建模时还需要注意螺母内螺纹的起始端倒角处理，这个倒角结构是为了安装时能够快速对准螺栓螺纹，避免螺纹起始端的磕碰损伤影响装配效率，同时螺母的六角棱边做了微小的倒钝处理，既可以消除加工过程中产生的锐边毛刺，避免安装作业时划伤操作人员，也能减少热处理过程中棱角位置的应力集中，提升零件的整体强度。从安装边界来看，这款螺母的六角外形决定了安装时需要预留足够的扳手回转空间，在做配套结构设计时，螺母周围的结构不能距离六角外壁过近，否则会导致扳手无法正常套入完成拧紧作业，同时螺母端部的槽口位置需要预留足够的开口销安装操作空间，方便穿入开口销并完成支脚掰开的锁止操作。
