双轮同轴观星定位调节机构结构设计

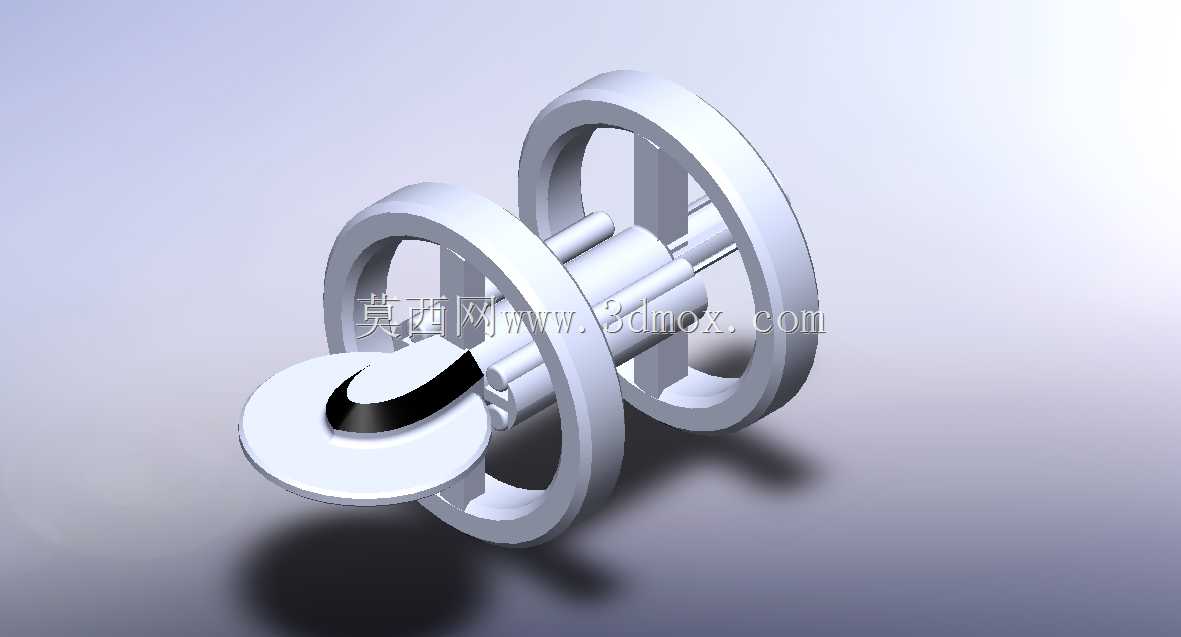

　　该结构针对小型天文观测辅助装置的调节需求设计，核心采用双轮同轴支撑架构，主体支撑部分为两个平行布置的环形轮架，轮架通过中心同轴的柱形轴系实现转动连接，轴系中段预留观测组件安装位，前端设置带弧形限位槽的承载托板，可适配小型观测镜头、指示标识件的固定需求。从实际应用场景出发，这类结构可用于户外观星活动中的简易方位调节支架，也可作为科普展示类装置的互动演示组件，无需复杂的电控系统，仅通过手动拨动轮架即可实现俯仰角度的连续调整，轮架与中心轴之间采用间隙配合设计，转动阻尼可通过轴端的紧固件微调，既保证调整过程顺滑无卡滞，也能在调整到目标角度后依靠配合阻尼实现位置自锁，无需额外增加锁止结构。设计过程中优先考虑结构的轻量化与易加工性，

　　环形轮架采用等截面圆环结构，截面为矩形，既可以通过3D打印快速成型制作原型件，也可采用铝合金板材切割后焊接成型，适配不同的加工条件与成本需求。中心轴系采用阶梯轴设计，不同轴段分别对应轮架安装位、承载件安装位、端部限位位，各轴段的同轴度公差控制在0.05mm以内，避免转动过程中出现偏摆晃动，影响观测定位精度。前端承载托板的弧形限位槽与中心轴的轴线平行，槽宽根据常用观测配件的安装尺寸设计，托板与中心轴之间采用键连接传递扭矩，调整角度时托板随轮架同步转动，不会出现相对滑移。从安装边界来看，该结构整体轴向尺寸控制在常规手持设备的适配范围内，径向最大尺寸为两个环形轮架的外径，放置于平面时可依靠轮架的圆弧面实现小范围的滚动微调，

　　也可通过额外加装的固定支座将轮架锁止，作为固定角度的支撑结构使用。结构的受力路径清晰，观测组件的载荷通过托板传递到中心轴，再由中心轴分散到两侧的环形轮架，轮架作为主要承载构件，其截面尺寸经过受力校核，在承载常规小型观测配件的重量时，最大变形量小于0.1mm，不会因结构变形导致观测角度偏移。考虑到户外使用的场景，结构所有外露部件均采用无锐角设计，轮架的边缘做倒圆角处理，避免使用过程中划伤操作人员，轴系的端部设置端盖限位，防止轮架在转动过程中从轴端脱出。该结构没有复杂的传动组件，零部件数量少，装配流程简单，仅需依次将轮架、托板套装到中心轴上，再安装端部限位件即可完成整体装配，后期维护也十分便捷，出现磨损时仅需更换对应磨损件即可，

　　无需整体拆解更换。在功能拓展性方面，中心轴的端部预留有标准连接接口，可外接角度刻度盘，实现角度调整的量化读数，也可加装小型阻尼调节旋钮，根据使用场景的不同调整转动阻尼的大小，比如在有风的户外环境下可适当调大阻尼，避免结构被风吹动出现角度偏移，在室内科普展示场景下可调小阻尼，方便参观者轻松转动调整。轮架的环形结构本身也可作为辅助握持部位，调整角度时可直接握持轮架施力，无需额外设置操作手柄，进一步简化了结构的整体构型。
