捕鼠器动力轨道竞速小车结构设计

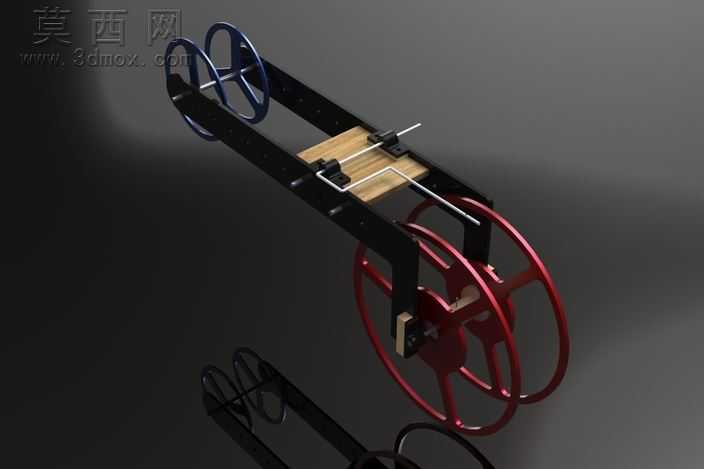

本作品为无额外动力源的捕鼠器动力轨道竞速小车三维模型，整体建模过程围绕轻量化、低摩擦、高传动效率的核心设计目标展开，在三维建模环境中完成了全零件的参数化搭建，每一处结构尺寸都经过运动干涉校验，确保装配后各运动部件无卡滞、无剐蹭。模型渲染阶段采用哑光金属材质模拟黑色车架的冷轧钢质感，还原金属构件的细微磨砂反光特性；前后轮组分别赋予差异化材质表现，前轮采用深蓝色硬质工程塑料材质，后轮采用亮红色高强度尼龙材质，中间承载踏板采用浅木色纹理材质还原实木板的自然肌理，金属传动杆件采用抛光亮面金属材质，清晰区分不同功能部件的材质属性，渲染光影采用柔和侧上方打光，突出构件的轮廓层次与结构装配关系，让整体视觉效果清晰直观。结构设计上，整车采用狭长式双纵梁车架布局，最大化降低整车重心以适配5米直线轨道的高速行驶需求，避免行进过程中出现侧翻、跑偏问题；动力来源为捕鼠器的弹性势能释放结构，通过金属拨杆与传动杆件的配合，将弹性件的瞬间扭力转化为后轮的旋转驱动力，传动路径经过多轮优化，尽可能减少动力传递过程中的损耗；后轮采用大直径镂空轮辐设计，在保证轮体结构强度的同时最大化降低旋转惯量，提升动力响应速度，前轮采用小直径导向轮设计，搭配可微调的转向限位结构，确保小车能够沿直线轨道稳定行进；中间的木质承载平台用于固定捕鼠器动力核心，通过金属压块与锁紧螺栓实现动力模块的快装快调，方便测试阶段调整动力预紧角度与输出力矩。整体设计思路围绕短距离直线竞速的核心需求展开，从轮径配比、传动效率、整车配重、摩擦阻力四个维度反复迭代优化，在三维环境中完成了运动仿真验证，模拟弹性势能释放全过程的轮组转速、整车行进速度变化，确保结构设计能够实现尽可能快的轨道通行速度，完整还原了课程项目从创意构思到三维建模、结构校验、渲染输出的全流程设计成果。
