六耳定位双皮带夹持固定环结构设计

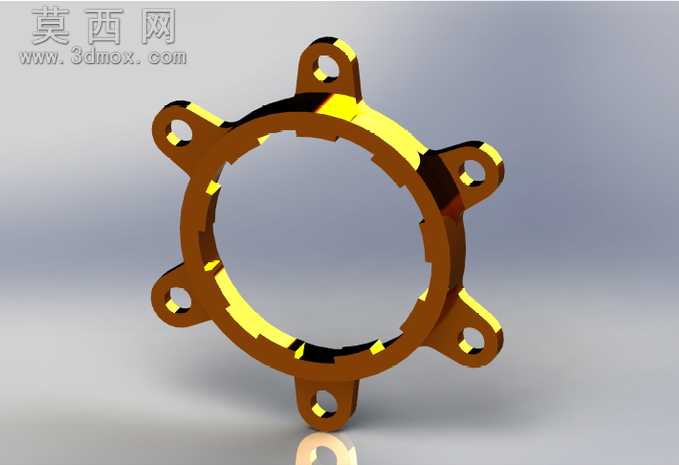

本作品为双皮带夹持固定构件，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各安装位的同轴度与尺寸公差匹配，首先绘制中心环形基体的截面轮廓，通过拉伸凸台命令生成基础环体，再针对环体内壁的卡合齿位进行逐位切除，确保齿形角度与深度适配双皮带的卡入限位需求，避免皮带运行过程中出现打滑、偏移问题。环体外侧均匀分布六个带安装孔的凸耳，每个凸耳的孔位中心与环体中心的连线夹角严格保持60度等分，建模时通过圆周阵列命令完成凸耳结构的批量生成，保证各安装位的受力均匀性，凸耳与环体衔接处做了圆角过渡处理，减少应力集中风险，提升构件整体的结构强度。材质设置上选用棕褐色硬质工程塑料作为基础材质，添加细微的磨砂质感纹理模拟实际注塑件的表面效果，边缘卡合位置做了亮黄色的高亮边处理，既区分了不同的功能区域，也让渲染效果更具层次感。渲染阶段采用柔和的漫反射主光源搭配底部补光，弱化硬阴影的同时清晰展现构件的轮廓细节与结构特征，背景选用浅灰色渐变背景突出主体，避免多余元素干扰结构展示。设计思路围绕双皮带的同步夹持需求展开，中心环体的内径尺寸适配对应规格的传动转轴，内壁的齿状结构可同时卡入两根传动皮带，实现双皮带的同步限位与固定，六个外侧凸耳可通过螺栓将整个夹持构件固定在设备安装基座上，等分的孔位设计可适配不同角度的安装需求，无需额外调整构件角度即可完成对位安装，整体结构紧凑无冗余设计，在保证夹持稳定性的前提下尽可能控制构件自重，适配轻量化传动场景的使用需求，各衔接位置的壁厚保持均匀一致，符合注塑加工的工艺要求，可直接用于后续的加工生产参考。
