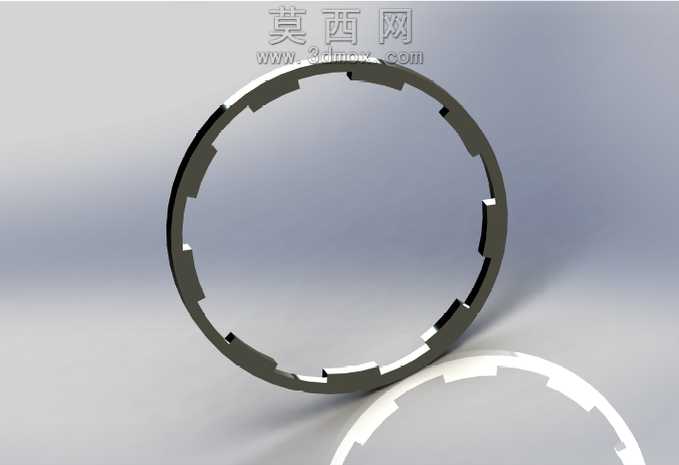

带内齿槽结构环形止动垫片设计

本作品为带内齿槽结构的环形止动垫片三维建模作品，建模过程依托参数化三维设计逻辑完成，首先以基准面绘制垫片的内外轮廓草图，精准控制环形主体的内外径尺寸，保证整体环形结构的同轴度公差符合机械装配的通用要求。建模阶段采用拉伸凸台命令生成垫片的基础环形基体，基体厚度按照常规五金垫片的通用规格设定，保证零件的基础刚度与装配适配性。针对垫片内侧均匀分布的齿槽结构，先绘制单个齿槽的截面轮廓，通过圆周阵列命令完成整圈齿槽的均匀排布，阵列过程中严格控制齿槽的数量、角度间距与槽深尺寸，确保每个齿槽的形状、位置精度一致，避免出现阵列偏差影响后续装配使用。齿槽的边缘位置添加了微小的倒角特征，去除建模过程中产生的虚拟锐边，还原真实五金零件的加工工艺细节，避免锐边造成装配划伤、应力集中等问题。材质渲染阶段选用常见的弹簧钢材质效果，调整材质的金属粗糙度、反光度参数，还原经过表面发黑处理的五金垫片的真实质感，表面呈现出哑光深灰的金属色泽，无过度夸张的反光效果，贴近工业实物的视觉表现。场景搭建采用柔和的影棚布光方案，主光源从斜上方45度角照射，辅以环境补光弱化零件阴影的生硬边界，同时在垫片下方添加柔和的地面反射效果，突出环形结构的轮廓层次感与齿槽的立体结构，让观看者可以清晰辨识齿槽的分布形态与整体结构特征。该垫片的结构设计主要面向轴向定位与止动场景，内侧的齿槽可与轴类零件的对应卡槽配合，实现周向止动功能，防止垫片在受振动、交变载荷的工况下发生转动移位，环形主体可承担轴向的载荷传递与间隙调整作用，整体结构简洁实用，建模过程中所有特征均采用全参数化驱动，可根据实际装配需求快速调整内外径、厚度、齿槽数量与槽深尺寸，适配不同规格的轴系装配场景，建模特征树逻辑清晰，无冗余特征与建模错误，可直接导出用于工程图生成、装配模拟或3D打印验证。
