木质拼装汽车起重机玩具结构设计

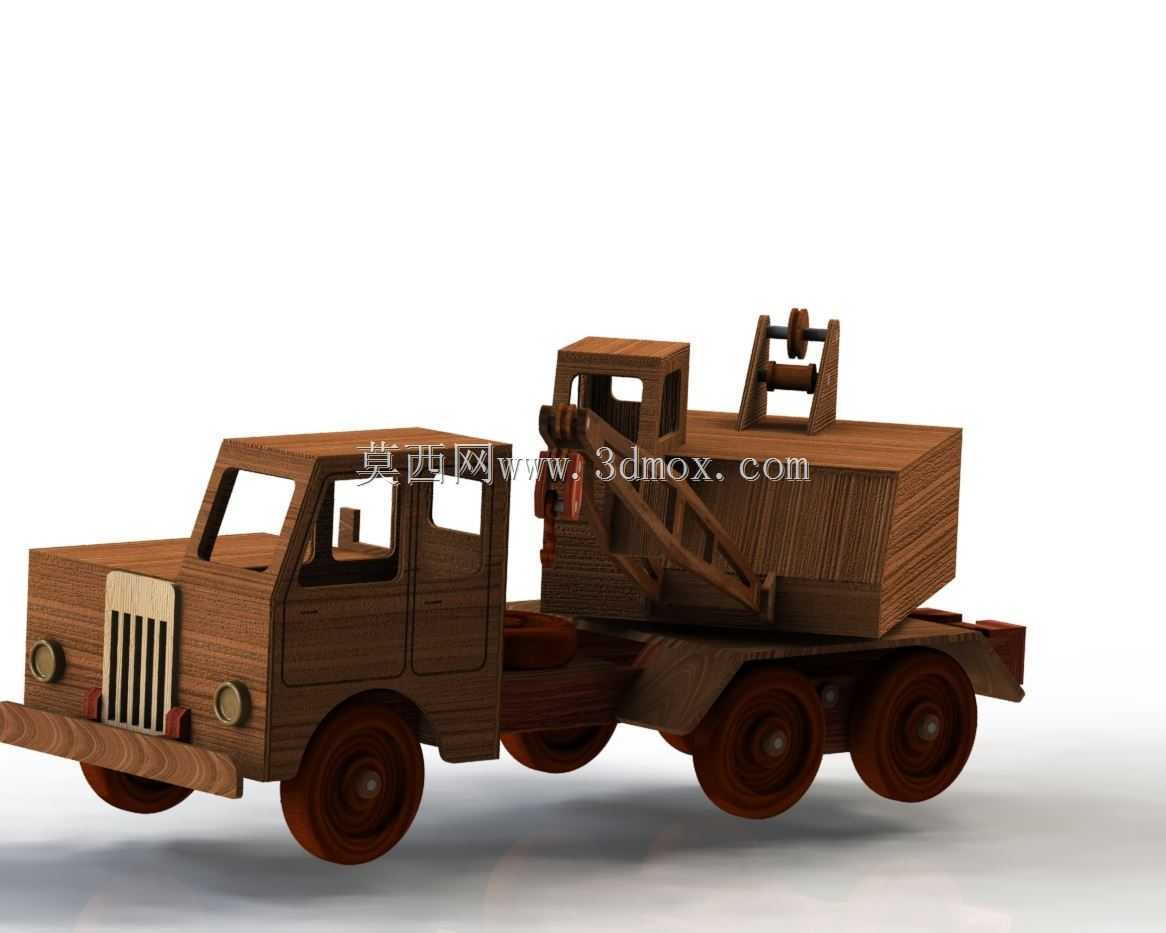

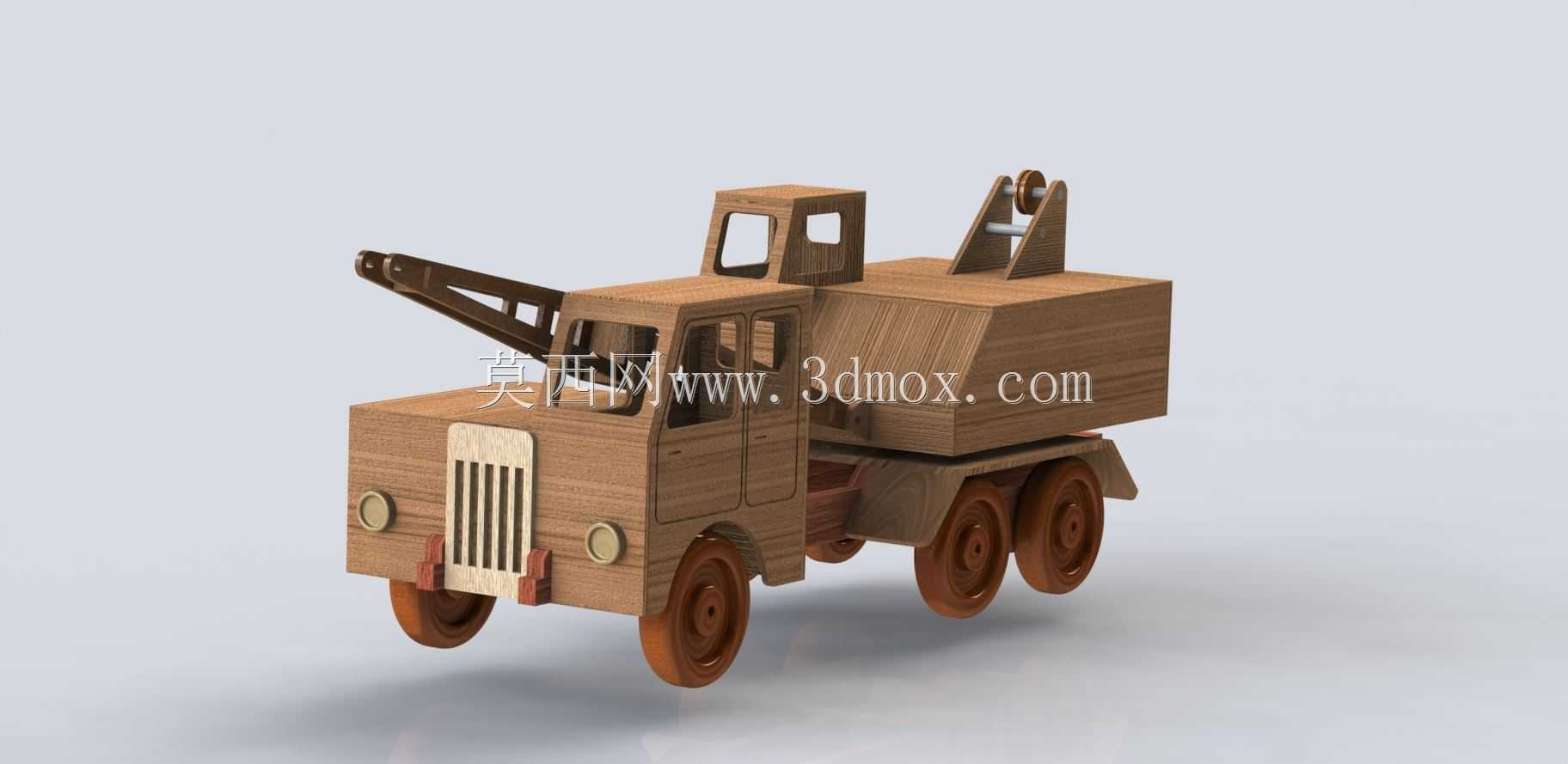

　　这款木质汽车起重机模型，还原了轮式汽车起重机的核心结构特征，整体采用层压实木板材拼接成型，所有构件均通过板材切割后榫卯插接组合，无需额外金属紧固件即可完成整体装配，适合作为木质拼装玩具的结构参考，也可用于文创类木质工艺品的结构开发。从实际应用场景来看，这类木质拼装模型既可以作为青少年机械结构科普的教具，让使用者通过拼装过程理解轮式起重机的底盘布局、起重臂伸缩逻辑、支腿承重原理，也可以作为桌面工艺摆件，适配文创产品、手工DIY套件的开发需求，相比塑料注塑玩具，木质材质的质感更温润，拼装过程的容错率也更适合手工爱好者操作。

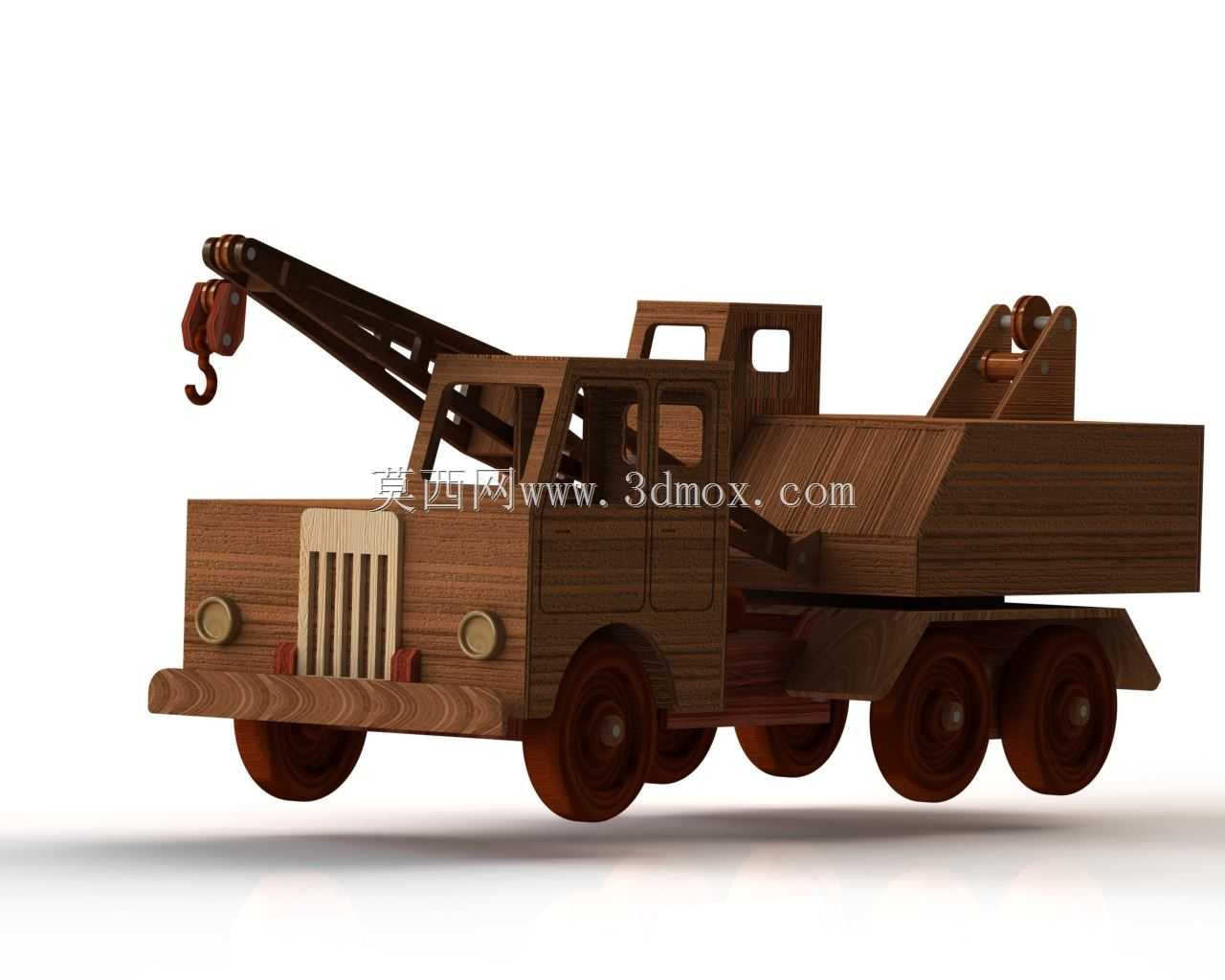

　　从功能特性来看，模型完整复现了汽车起重机的几大核心功能模块：底盘部分采用多轴轮式布局，前后桥的车轮均预留转动间隙，可实现平面推行移动，车轮与底盘的连接采用插接式轴孔结构，轴件与板材孔位采用间隙配合，既保证转动顺滑，又不会出现松脱掉落的问题；起重臂部分采用桁架式镂空结构，还原了真实起重机起重臂的减重设计思路，臂架与转台之间采用销轴式铰接结构，可实现一定角度的俯仰调整，臂端的吊钩组件通过微型木质滑轮与臂身连接，可模拟重物起吊的动作过程；转台部分与底盘之间采用中心转轴连接，可实现360度水平回转，还原起重机作业时的回转作业动作；车尾部分设置了模拟支腿结构，虽然作为玩具模型不需要实际承重，但结构上还原了真实起重机支腿外伸支撑的布局逻辑，让模型的结构还原度更高。

　　设计思路上，这款模型采用了板材优化排样的逻辑，所有构件均从统一厚度的实木板材上切割成型，最大限度减少材料浪费，同时所有拼接位置均采用直榫、插片榫的连接方式，不需要复杂的五金连接件，降低生产和拼装的难度。在结构细节处理上，车头部分的格栅、车灯均采用不同颜色的木质薄片镶嵌成型，不需要额外印刷或涂装，通过木材本身的色差实现外观细节的区分，既环保又能提升拼装完成后的质感。起重臂的桁架结构采用多片薄板拼接成型，在保证结构强度的同时，最大限度减轻臂架自身重量，避免臂架俯仰时出现重心前倾的问题。

　　从外形尺寸与安装边界来看，模型整体长度控制在300mm左右，宽度控制在100mm左右，高度在起重臂平放状态下约120mm，起重臂仰起至最大角度时整体高度约220mm，所有拼装构件的最小切割尺寸不小于5mm，避免出现过于细小的零件导致拼装难度提升或零件易损坏的问题。底盘的轮距设置为80mm，轴距根据多轴布局均匀分配，保证模型放置时的稳定性，转台的回转中心设置在底盘重心偏后的位置，匹配起重臂伸出时的重心偏移，避免臂架仰起时模型出现前倾翻倒的问题。所有插接榫位的公差控制在0.1mm-0.2mm之间，既保证拼装时能够顺利插入，又能保证拼接完成后的结构紧实度，不会出现松动散架的情况。在结构边界处理上，所有板材的切割边缘均做了微小的倒角处理，避免拼装时出现毛刺划手的问题，同时也让拼装完成后的模型外观更圆润精致。

　　从结构设计的工程逻辑来看，这款模型虽然是木质玩具，但在结构布局上完全遵循了真实轮式起重机的重心分配原则：底盘前部设置驾驶室结构，中部为转台回转支撑区域，后部为配重模拟结构，起重臂铰接在转台前部，臂架向后仰起时重心落在底盘支撑范围内，保证作业姿态下的稳定性。车轮的布局采用三轴六轮结构，前后轮均预留转向间隙，可模拟真实汽车起重机的转向动作，提升模型的把玩性。吊钩部分的连接采用柔性棉线搭配木质滑轮，既还原了起重机起升机构的滑轮组逻辑，又避免了采用硬质连接件导致的动作卡顿问题。
