起重作业用带滑轮组吊钩总成结构设计

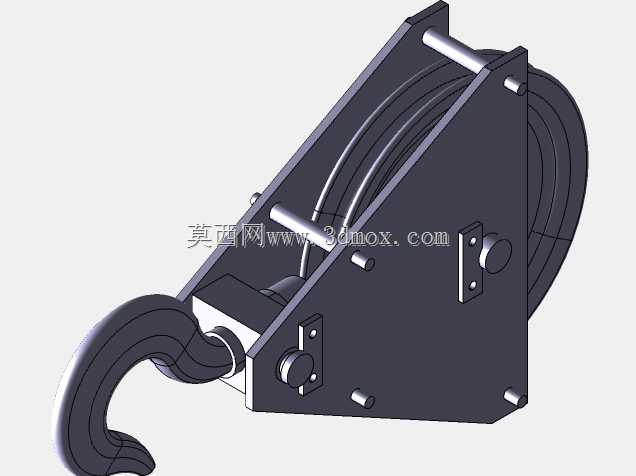

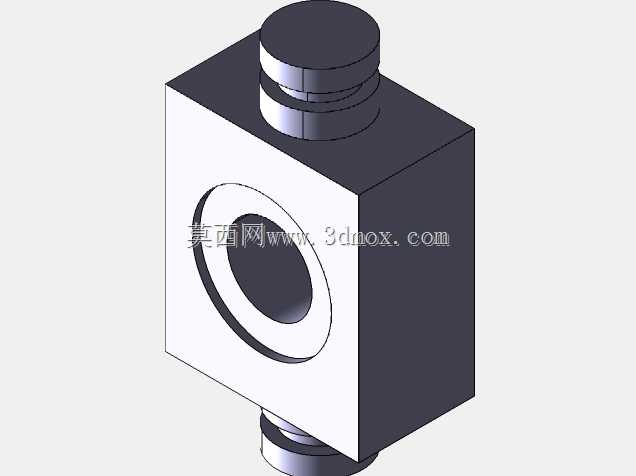

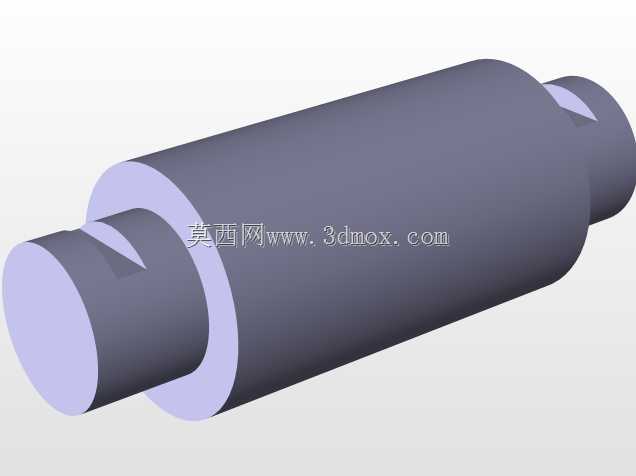

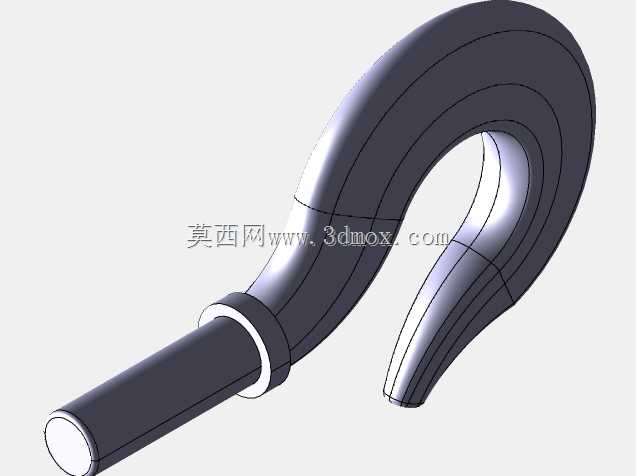

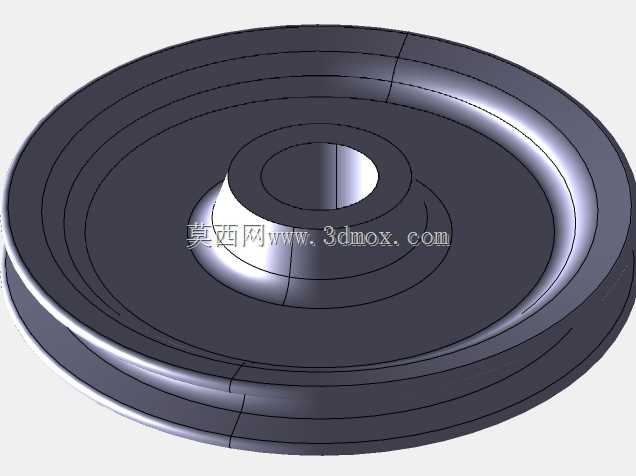

　　在工矿企业吊装转运、港口码头货物装卸、基建施工现场重物移位等常规起重作业场景里，吊钩总成是直接承载被吊重物载荷、连接起升钢丝绳与吊物的核心受力部件，其结构合理性直接关系到起重作业的安全冗余与操作顺畅度。这套吊钩总成采用侧板夹装式结构设计，两块对称布置的三角形厚钢板作为主承载侧板，侧板之间通过多根横向销轴完成定位与载荷传递，既保证了整体框架的抗扭刚度，也为内部滑轮的安装预留了足够的容置空间。滑轮采用多绳槽结构设计，匹配对应直径的起重钢丝绳，可将起升机构输出的拉力通过滑轮组倍率进行放大，降低单根钢丝绳的实际承载负荷，同时在吊钩起升、下降过程中引导钢丝绳有序排布，避免跳绳、乱绳问题影响作业稳定性。吊钩本体采用锻造弯钩结构，

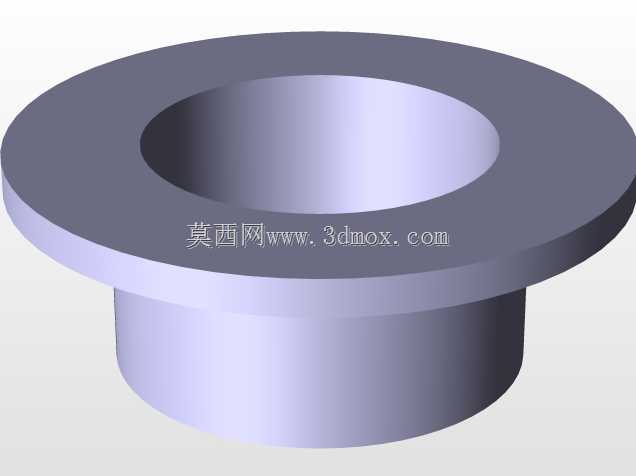

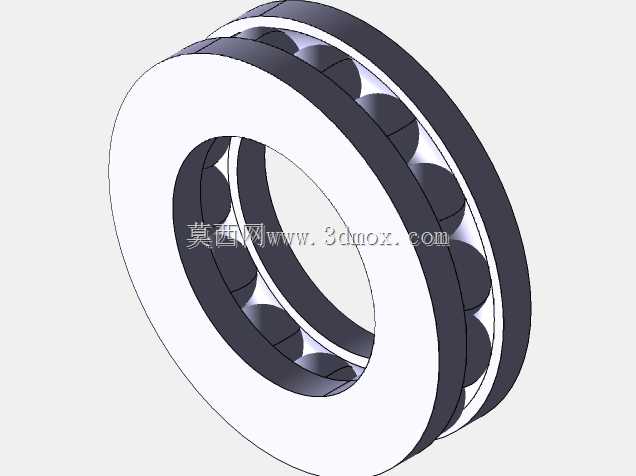

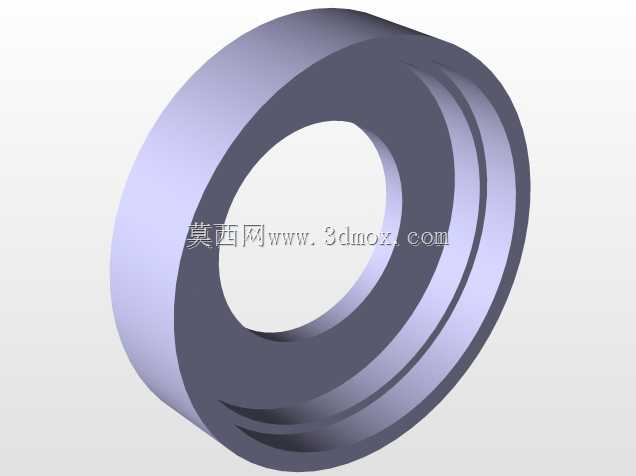

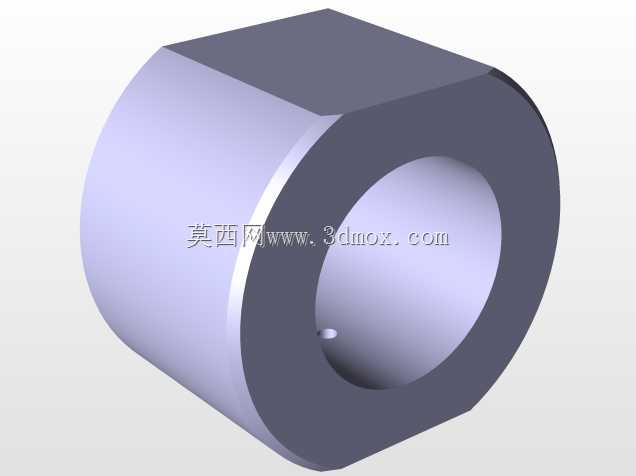

　　钩头位置设置有防脱挡边的安装位，可加装防脱棘爪防止吊装过程中吊索具从钩口意外滑脱，吊钩与侧板之间通过推力轴承连接，可在承载状态下灵活水平回转，方便作业人员调整被吊重物的朝向，适配不同吊装对位需求。从安装边界来看，总成上部的滑轮轴直接对接起重小车的钢丝绳缠绕系统，侧板外侧的定位轴肩可匹配小车架上的导向限位结构，避免吊钩升降过程中出现过大的横向摆幅；整体外形轮廓在满足滑轮转动间隙、吊钩摆动余量的前提下做了紧凑化处理，可适配多数中小型桥式起重机、门式起重机的起升机构安装空间，不会与小车架底部的缓冲装置、行程限位部件产生运动干涉。设计过程中对各受力节点做了针对性的载荷强化处理：侧板上的销轴安装孔位做了镗孔加工并加装耐磨衬套，

　　减少长期载荷冲击下的孔位磨损变形；滑轮与销轴之间加装滚动轴承，降低钢丝绳牵引过程中的转动阻力，减少滑轮槽与钢丝绳的异常磨损；吊钩颈部的螺纹连接位置做了退刀槽优化，避免应力集中导致的疲劳断裂风险。实际作业过程中，这套吊钩总成可适配不同额定起重量的起重设备，通过调整滑轮数量即可改变钢丝绳倍率，匹配不同的起升速度与载荷要求，日常维护时只需定期检查衬套磨损量、滑轮槽磨损情况、吊钩开口度变形量即可，整体拆装便捷，不需要复杂的专用工装即可完成易损件更换。在结构细节上，侧板外侧的盖板采用螺栓紧固方式固定，可对内部的滑轮、轴承形成封闭防护，减少作业现场的粉尘、雨水进入轴承配合面，延长部件的使用寿命；吊钩尾部的锁紧螺母采用防松结构设计，

　　避免长期往复起升作业的振动导致螺母松脱，保障承载连接的可靠性。不同于简易的单滑轮吊钩结构，这套带三角侧板框架的吊钩总成在承受偏载载荷时，可通过两侧侧板均匀分散载荷，不会出现单侧板受力过大导致的结构变形问题，在吊运不规则形状重物、存在一定偏载角度的作业场景下，依然能保持稳定的承载性能，有效降低作业过程中的结构失效风险。
