小型双轴金属破碎处理设备结构设计

　　这款小型双轴金属破碎设备，主要面向小批量金属边角料回收、机加工车间切屑处理、小型废品回收站零散废金属破碎场景设计，可处理厚度3mm以内的薄钢板边角料、铝制冲压废料、铜屑、废旧小尺寸五金件等物料，通过双轴对转的剪切、挤压作用将大块金属物料破碎至均匀小尺寸颗粒，方便后续的金属压块、熔炼回收或转运存储，相比大型破碎设备占地更小，适配日处理量5吨以内的小规模固废处理场景，无需复杂的土建基础即可完成布设。

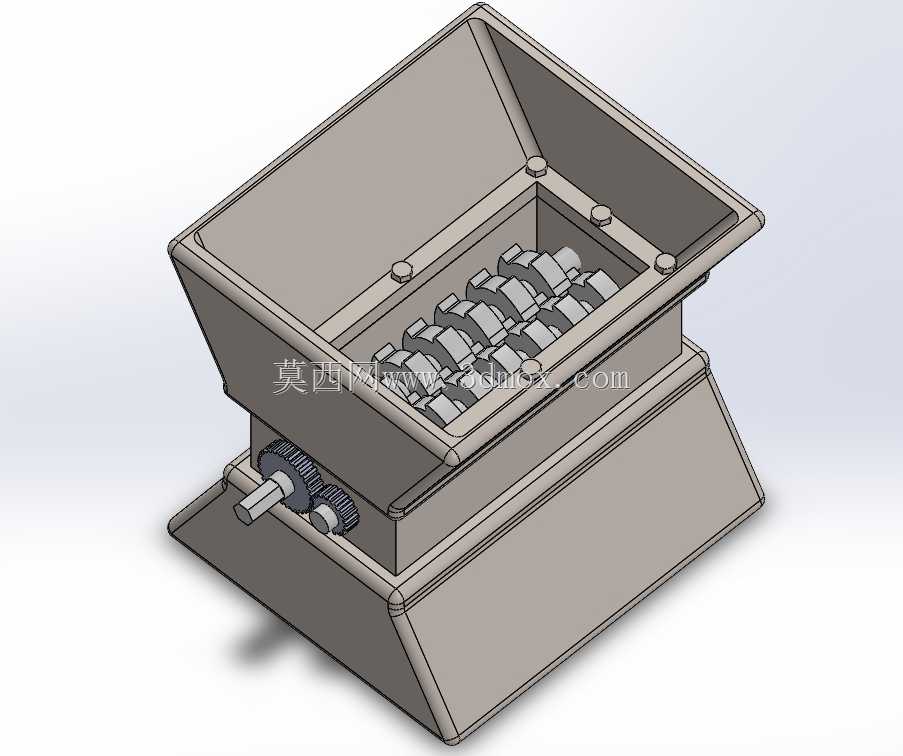

　　从结构设计逻辑来看，设备整体采用上下分段式布局，上部为敞口式进料斗，斗体采用四壁倾斜的扩口设计，进料口尺寸大于下部破碎腔体宽度，可避免投料时物料洒落，倾斜壁面可引导物料自然滑入破碎刀组工作区域，无需额外设置进料推料机构，简化整体结构的同时降低设备制造成本与运行故障点。进料斗与下部破碎腔体采用法兰螺栓连接，法兰面设置定位止口，可保证装配时腔体与进料斗的同轴度，避免长期运行后连接部位错位漏料。

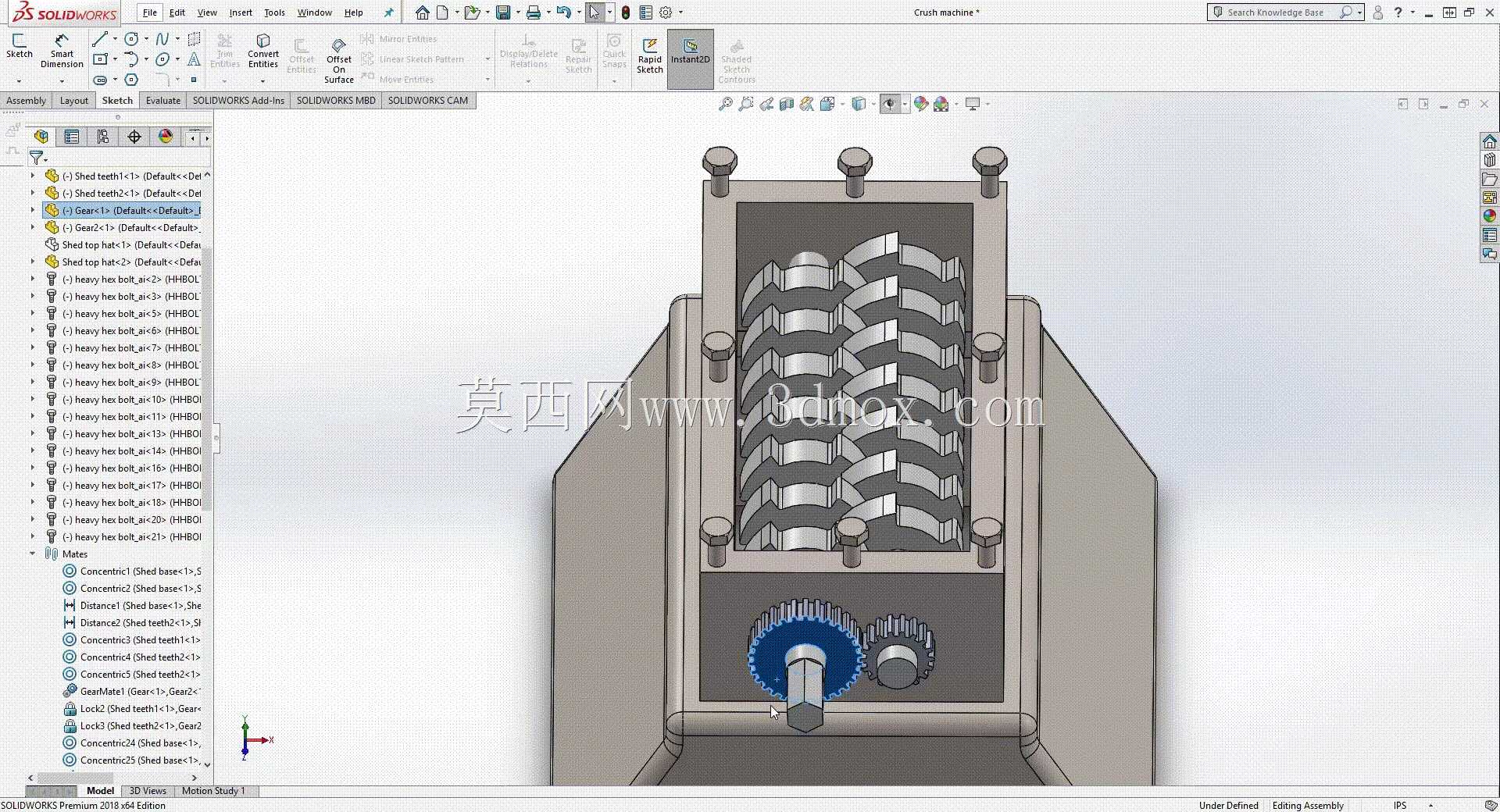

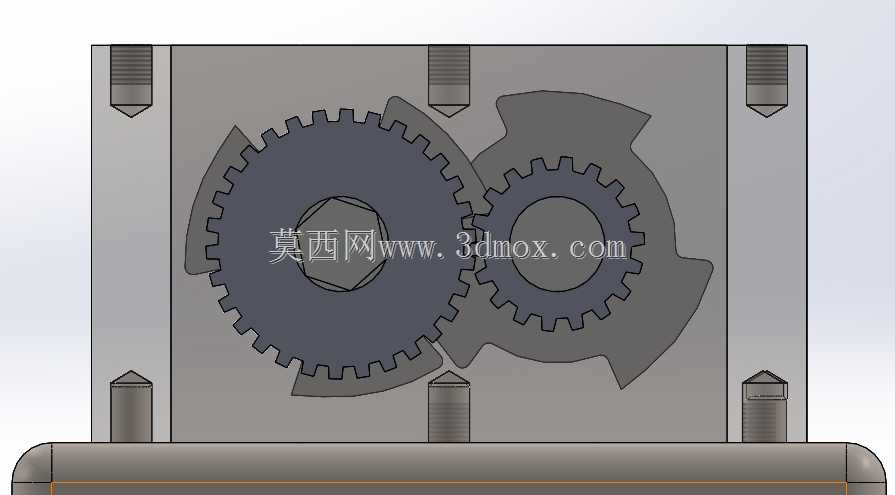

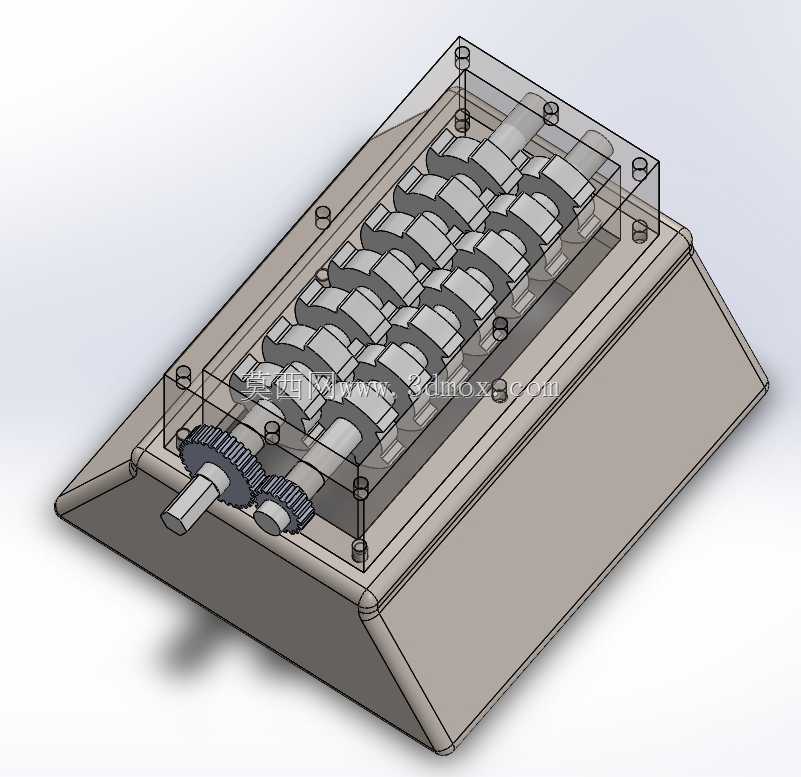

　　中部核心破碎腔体为整体焊接箱式结构，腔体内部平行布设两根破碎刀轴，刀轴上交错排布多组破碎刀片，相邻刀片之间设置定距隔套，保证刀片轴向间距均匀，两根刀轴的刀片呈交错啮合状态，设备运行时两根刀轴相向转动，落入腔体的物料在刀片啮合位置受到剪切、撕扯、挤压的多重作用力，被逐步破碎至小于刀片间隙的尺寸后，从腔体下部的落料口排出。刀轴两端采用带座外球面轴承支撑，轴承座与腔体侧壁通过螺栓连接，轴承位置设置防尘密封结构，可阻挡破碎过程中产生的金属细屑进入轴承内部，延长轴承使用寿命。腔体外侧伸出的刀轴端部分别安装啮合传动齿轮，其中一根刀轴延伸端预留动力输入接口，可配套连接减速电机驱动设备运行，齿轮传动比设置为1:1，保证两根刀轴转速一致，啮合刀片的运动轨迹完全匹配，避免出现卡滞、打刀问题。

　　下部为锥形出料导槽结构，导槽四壁同样采用倾斜设计，上部与破碎腔体落料口尺寸匹配，下部收窄为集中出料口，可将破碎完成的物料引导至指定的收集容器或输送设备上，避免物料四散掉落。设备底部设置方形安装底座，底座上预留四个螺栓安装孔，安装时可通过膨胀螺栓将设备固定在水泥地面上，底座与地面之间可根据需求加装减震垫，降低设备运行时的振动传递与噪音。

　　从安装边界尺寸来看，设备整体进料口宽度适配人工投料或小型皮带机上料的作业需求，整体高度适配站立式人工投料的操作高度，无需额外搭建操作平台，设备整体宽度小于1.2米，长度小于1.5米，可直接放置在标准车间通道旁或小型回收站点的室内空间，无需占用过大的生产场地。设计过程中针对小型破碎设备常见的卡料问题，在刀轴刀片的排布上采用了变角度交错布置方式，相邻刀片的切削刃角度存在微小偏差，可降低大块物料同时卡入多组刀片的概率，同时腔体内部的边角位置均做了圆弧过渡处理，避免物料在腔体内死角堆积。设备所有与物料接触的壁面均采用耐磨钢板焊接制作，刀片采用合金工具钢材质并做淬火处理，可保证长期破碎金属物料时的耐磨性，减少易损件的更换频率。设备整体没有多余的外置结构，所有传动部件均内置在腔体与护罩内部，可避免运行过程中传动部件外露带来的安全隐患，适配小型作业场所的安全管理要求。
