双轴初级破碎设备结构设计方案

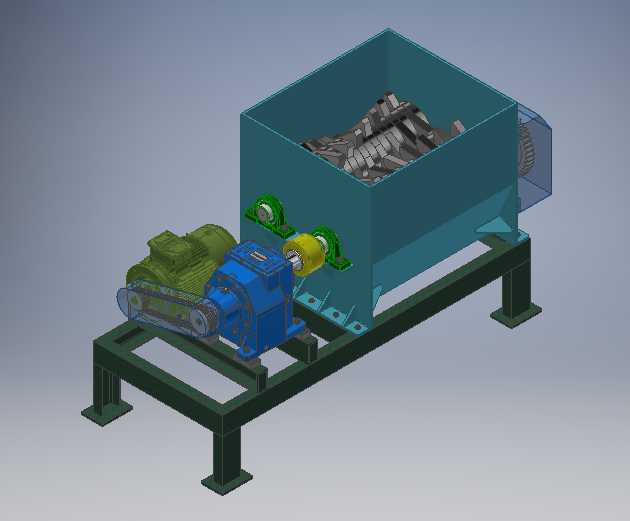

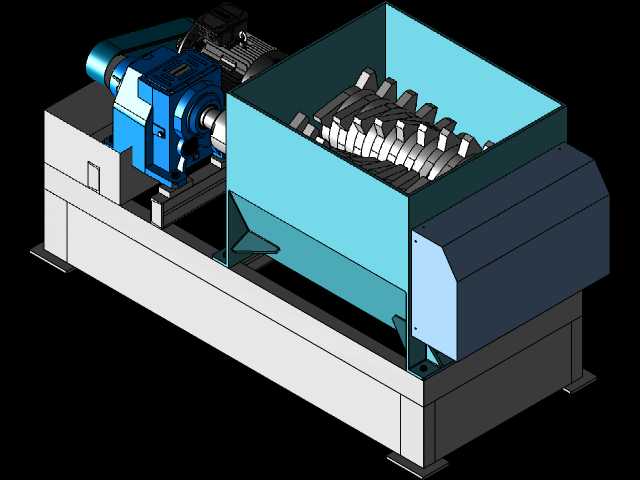

　　这套粗碎作业设备的三维结构设计，核心面向矿山、建材、固废回收等场景的前段物料预处理环节，解决大块物料进入中细碎工序前的粒径超标问题，避免后续磨粉、筛分设备因进料粒度过大出现卡料、过载磨损的情况。从结构布局来看，设备采用卧式双轴平行排布的破碎腔设计，上方敞口式进料仓采用大倾角斜壁结构，进料口边缘做了加厚耐磨衬板的安装位预留，现场安装时可根据进料物料的冲击强度更换不同厚度的高锰钢衬板，减少大块物料投料时对仓壁的直接冲蚀，进料仓的下部与破碎腔采用法兰螺栓连接，便于后期检修时拆开清理腔体内卡滞的难碎物料。

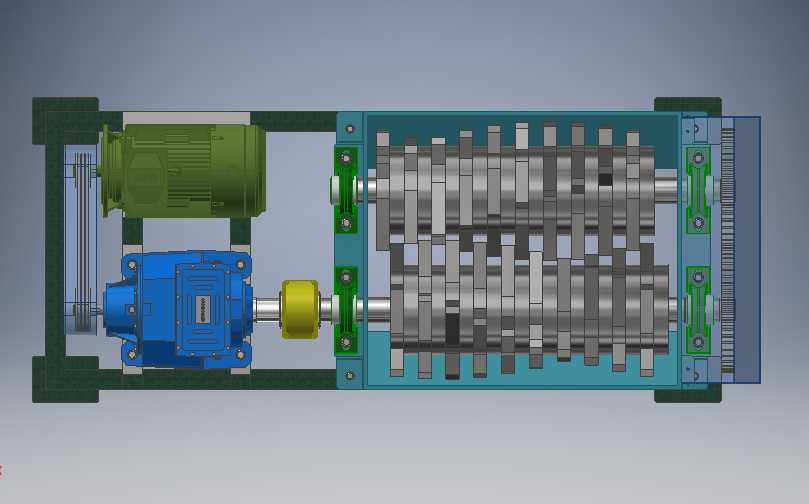

　　破碎核心的刀轴组件采用六方轴配合镶嵌式刀片的结构，刀片沿轴向呈螺旋错位排布，相邻两根轴的刀片运动轨迹相互交错，工作时两根轴通过差速传动实现反向转动，物料进入腔体后同时受到刀片的剪切、挤压、撕扯多重作用力，对于硬度不高的粘土、风化岩、建筑装修废料等物料，可一次性将300mm以内的进料块破碎至50mm以下的粒径，满足后续磨粉设备的进料粒度要求。刀轴两端的轴承座采用外置式安装设计，轴承座与破碎腔侧壁之间预留了密封组件的安装空间，配置骨架油封加迷宫密封的双重密封结构，避免破碎过程中产生的细粉料进入轴承内部造成磨损失效，轴承座底部设置了可调式顶丝结构，安装时可微调两根刀轴的平行度，保证刀片啮合间隙控制在2-3mm范围内，减少无效剪切带来的功率损耗。

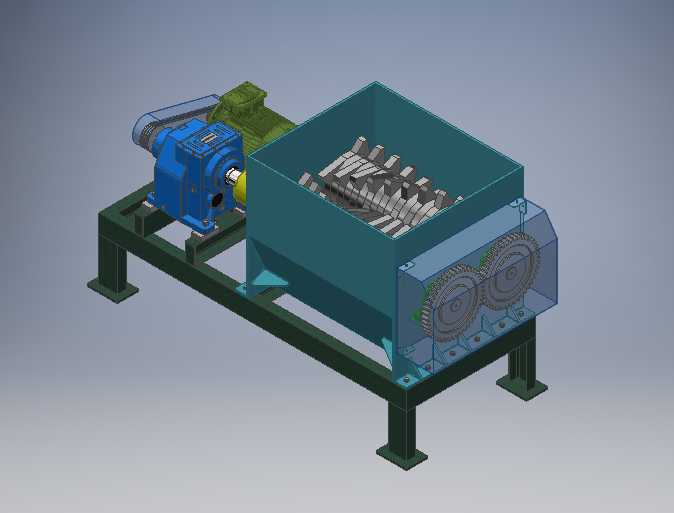

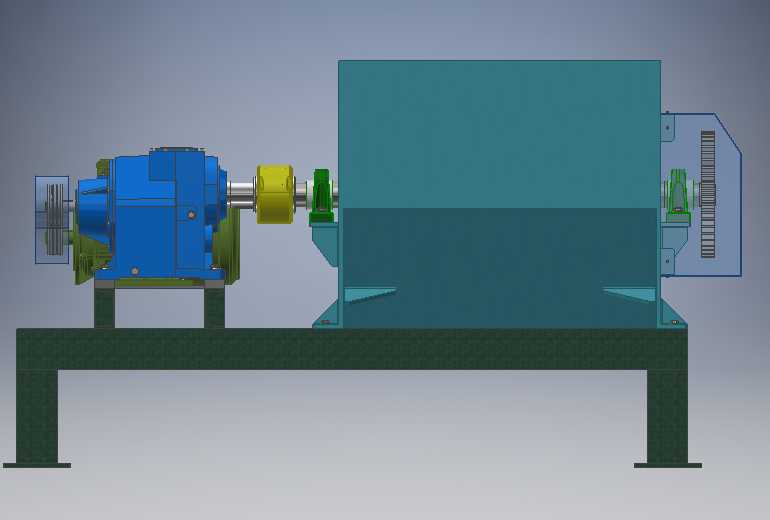

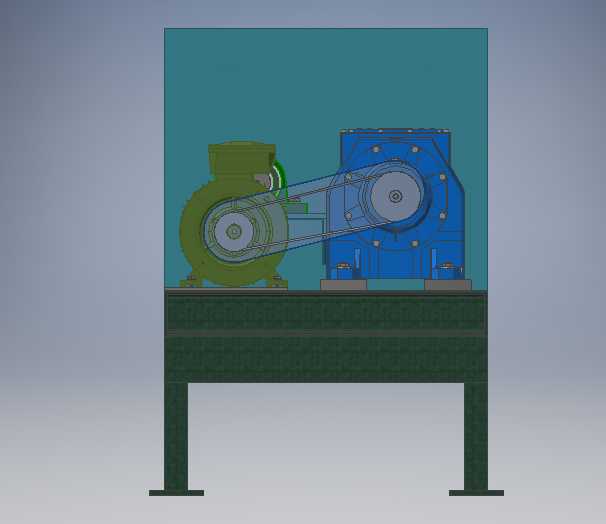

　　传动系统采用电机-减速机-链传动的三级减速布局，驱动端配置卧式齿轮减速机，减速机输出端通过双排滚子链与主动刀轴连接，两根刀轴之间通过同步齿轮实现反向差速传动，这种布局相比单轴直连的结构，可在同等电机功率下输出更大的破碎扭矩，遇到少量硬度较高的杂料时不容易出现轴卡死的情况。整套传动组件与破碎腔之间设置了可拆卸的防护罩，既避免传动部件外露带来的安全隐患，也能减少现场粉尘堆积在链轮、减速机散热筋上影响散热效率。设备的底座采用型钢焊接的框架式结构，支腿位置预留了地脚螺栓安装孔，安装时需要将底座找平后固定在混凝土基础上，基础平面度误差需控制在2mm/m以内，避免设备运行时因底座不平产生额外的振动应力，底座上方的减速机、电机、轴承座安装位都做了加工面处理，保证各部件安装时的同轴度符合设计要求。

　　从安装边界来看，设备进料口的最高位置距离安装地面约1.8米，现场布置时需要匹配对应的进料输送设备高度，出料口位于破碎腔正下方，距离地面高度约0.4米，可直接对接下方的出料皮带机或者集料斗，设备整体宽度约1.4米，长度约2.6米，两侧预留至少0.8米的检修空间，方便后期更换刀片、维护轴承及传动部件。设计过程中针对破碎腔的受力情况做了结构加强，腔体侧壁采用加厚钢板焊接，外部焊接了纵向加强筋，避免长期破碎作业时腔体受挤压出现变形，刀片采用可单独拆卸的结构，单个刀片磨损后不需要整根轴拆解，只需打开腔体侧盖即可更换磨损的刀片，降低后期维护的时间成本。在实际工况适配方面，这套设备可根据处理物料的特性调整刀片的排布密度与齿形，处理粘性较高的粘土类物料时可适当加大刀片间隙，减少物料粘刀堵腔的概率，处理硬度稍高的石头类物料时可更换带硬质合金堆焊层的刀片，提升刀片的耐磨使用寿命。设备的润滑点都做了集中引出设计，日常维护时不需要拆解防护罩即可完成轴承、链条、齿轮啮合位置的注油润滑，降低现场运维的操作难度。
