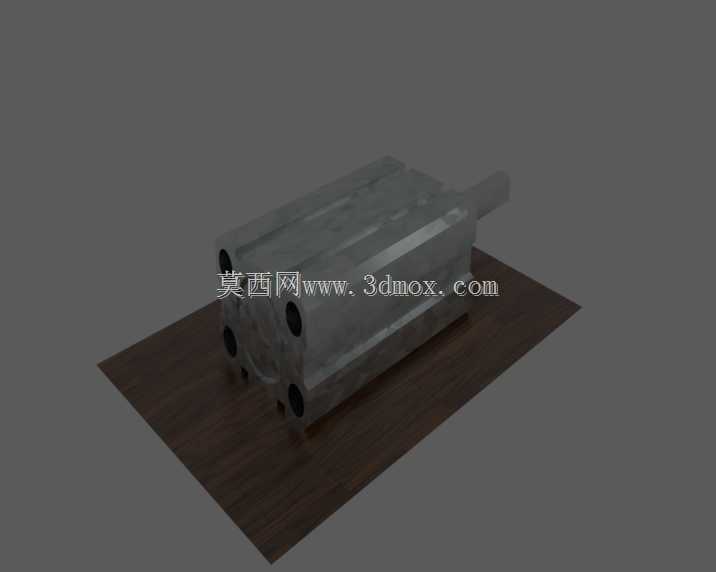

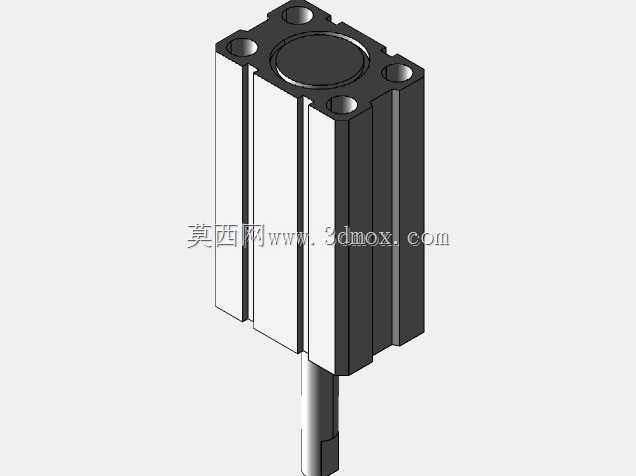

紧凑型气动执行单气缸结构设计

　　在自动化产线的气动回路搭建、工装夹具的动力输出、小型工位的往复动作驱动场景里，这类紧凑型单气缸是出现频率极高的执行元件，区别于长行程标准气缸，它的轴向尺寸做了大幅压缩，适配安装空间局促的工位布局，比如电子元器件装配工位的压合动作、小型治具的夹紧松开、流水线挡料机构的升降驱动，都能看到这类结构的应用。从实际功能来看，它依靠压缩空气作为动力源，通过缸内气压差推动活塞杆做直线往复输出，相比液压驱动元件，它的动作响应速度更快，介质清洁无泄漏污染风险，日常维护成本更低，适合对洁净度有一定要求的轻工业装配场景。

　　设计这类气缸结构时，首先要平衡输出力与安装空间的矛盾，缸筒部分采用等壁厚圆形截面设计，既保证缸体承受额定气压时的结构强度，避免长期受压出现形变导致活塞卡滞，又尽可能压缩径向尺寸，端盖与缸筒的连接采用内嵌式密封结构，没有外凸的连接法兰，进一步缩减整体占用空间。活塞杆的伸出端做了标准的外螺纹设计，方便配套不同类型的连接接头，适配压头、夹块、挡块等不同执行端配件，不需要额外做转接结构，降低现场安装的适配成本。缸体侧面预留的多个气口安装位，支持从不同方向接通气源管路，在密集排布的气动组件里，能灵活调整管路走向，避免和周边其他机械结构产生干涉。

　　从安装边界来看，这类气缸的缸体端面做了平整的安装基准面，支持直接通过螺栓从端面锁附固定，也可以配套侧面安装支架做卧式固定，两种安装方式的定位基准统一，不需要重新调整活塞杆的同轴度。活塞杆的运动行程控制在短行程区间，伸出过程的直线度靠缸内导向环保证，侧向承载能力比普通笔型气缸更强，能承受一定的偏载力，适合直接驱动小负载的工装动作，不需要额外加装导向轴结构。密封结构的设计上，活塞与缸筒之间采用双向密封圈，既保证前后腔的气压密封性能，又减少活塞运动时的摩擦阻力，降低动作过程的气源损耗，端盖处的活塞杆密封采用防尘圈加密封圈的组合结构，能阻挡车间环境里的粉尘、细小碎屑进入缸体内部，延长气缸的实际使用寿命，减少日常维护的频次。

　　在实际选型适配时，这类单气缸的输出力可以根据缸径与工作气压直接计算，不需要复杂的换算，适合设备设计初期快速选型匹配，它的动作行程公差控制在极小范围内，重复定位精度能满足大部分普通工位的动作要求，不需要额外加装位移检测元件就能完成固定行程的往复动作。缸体的外观结构做了圆角过渡处理，没有尖锐的棱角，在设备安装调试过程中能减少对操作人员的磕碰风险，表面的氧化处理层能适应车间里的轻度潮湿、油污环境，不会轻易出现锈蚀掉漆的问题。和同行程的标准气缸相比，它的整体长度缩短近三分之一，在多工位密集排布的自动化设备里，能有效缩减设备的整体体积，给其他电气元件、管路排布留出更多富余空间，也能降低设备整体的制造成本。

　　在气动回路的配套设计里，这类气缸只需要配套一个两位五通电磁阀就能完成动作控制，不需要复杂的气路附件，气路连接简单，现场调试时能快速排查故障，对于设备维护人员来说，不需要掌握太复杂的气动知识就能完成日常的检修更换。它的活塞杆运动速度可以通过回路里的节流阀灵活调整，适配不同工位对动作速度的要求，比如压合工位需要慢速平稳推进，挡料工位需要快速伸出阻挡，都能通过调整气路流量实现匹配，不需要更换气缸本身。缸体上预留的磁环安装槽，可以根据使用需求加装磁性开关，检测活塞杆的伸出与缩回位置，给设备控制系统反馈动作到位信号，实现整套动作的自动化循环，不需要额外加装外置的位置检测传感器，进一步简化设备的结构设计。
