制造业专用送料钻孔动力头结构设计

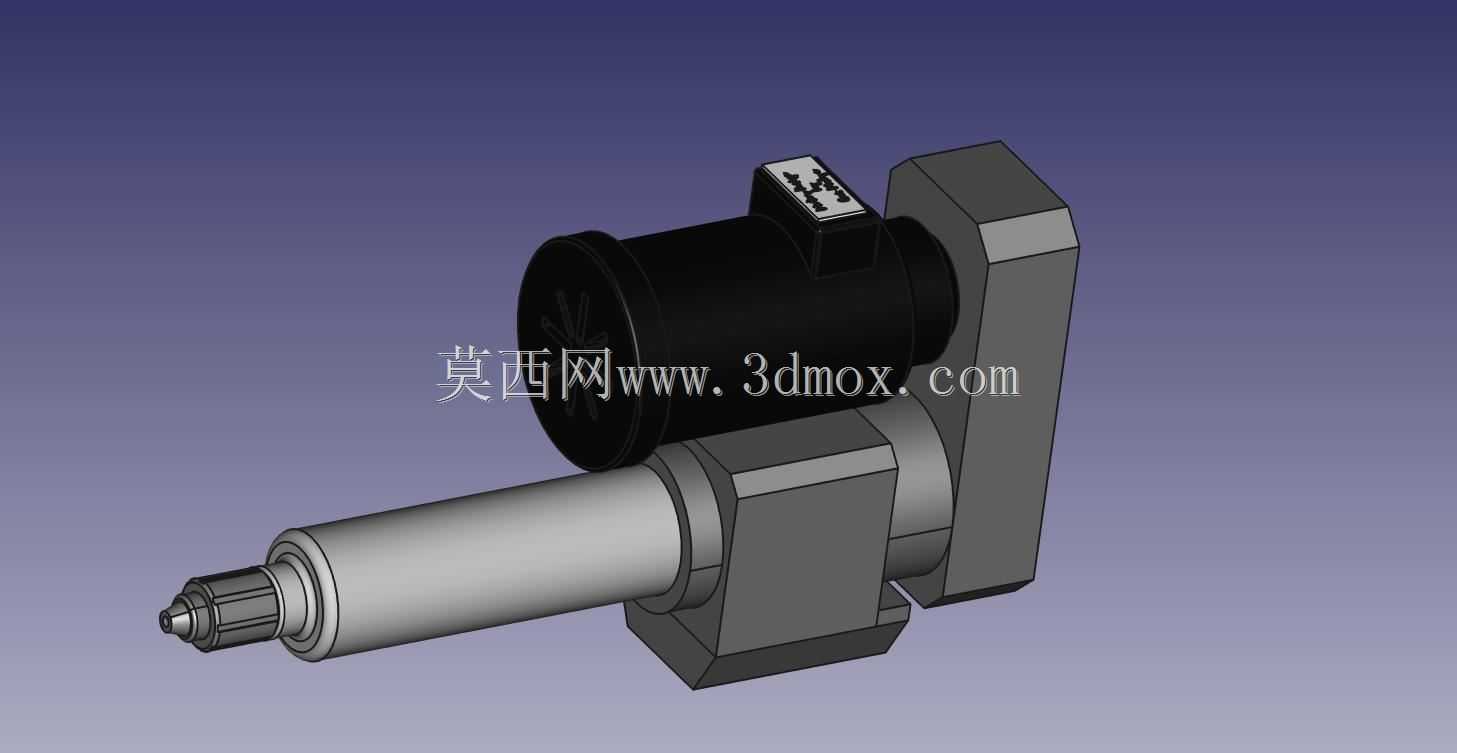

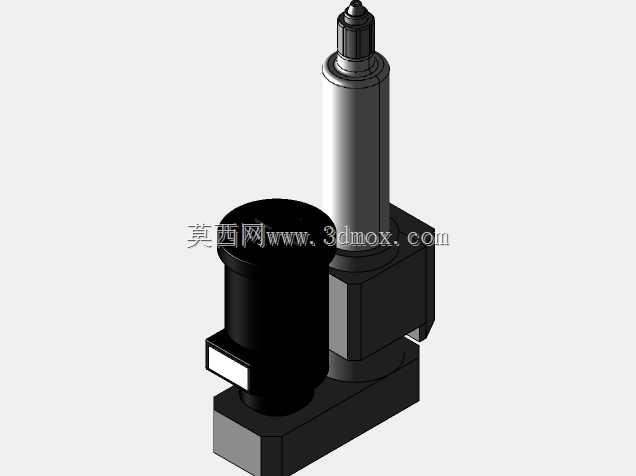

　　在批量零部件钻削加工的产线场景里，这类集成送料功能的钻孔动力头，是替代人工手持钻孔、普通台钻单工位作业的核心执行部件，常见于五金件小规格孔加工、汽配小零件钻削、电子结构件通孔/沉孔加工工序，能在连续送料的节拍下完成稳定钻削，避免单工位上下料的空程等待，把单工序加工效率拉到适配中产线节拍的水平。从实际功能逻辑来看，这套结构把钻削主轴的旋转驱动、轴向进给的导向支撑、送料衔接的安装基准做了一体化整合，主轴部分采用前后双轴承支撑的布局，前端的钻夹头安装位可以适配不同直径的直柄钻头，后端的驱动连接位可以匹配不同功率的驱动单元，轴向进给的导轨面和主体安装座做了一体式的结构设计，不需要额外拼接进给滑台，减少了装配时的形位公差累积。

　　设计思路上优先考虑了钻削过程的刚性支撑，毕竟钻削时刀具会承受轴向进给力和周向切削扭矩，如果支撑刚性不足，很容易出现孔位偏斜、钻头崩损的问题，所以主体的安装支座做了L型的加强结构，和进给滑座的配合面采用了宽导向面设计，比窄导轨的抗扭能力提升不少，能承受小直径钻头高速钻削时的振动，不会出现进给爬行的问题。外形尺寸方面，整体轴向长度控制在适配常规工装板安装的范围，径向最大尺寸不会和周边的送料轨道、定位夹具产生干涉，安装基准面做了平整的铣削加工，安装时可以直接靠在工装立板上通过螺栓锁紧，不需要额外做调整垫块，安装边界预留了驱动管线、冷却管路的走线空间，不管是搭配气动进给还是伺服进给的驱动源，都能在这个安装空间内完成布局。实际使用中，

　　这套结构的送料衔接位可以直接对接振动盘的出料轨道，待加工工件通过送料轨道送到钻削工位的定位夹具上之后，主轴启动旋转，进给结构带动主轴轴向前进完成钻削，钻削到位后主轴快速退回，完成加工的工件被下一个待加工工件顶出到落料槽，整个循环不需要人工干预，能适配0.5mm到6mm直径的小规格孔加工，进给行程可以通过调整限位块的位置来适配不同厚度的工件，钻削深度的控制精度能控制在0.1mm以内，满足普通机械加工的公差要求。结构上的细节处理也贴合车间实际使用场景，主轴的密封结构做了多层防尘设计，避免钻削产生的金属切屑、切削液进入主轴轴承内部，延长轴承的维护周期，进给滑动面预留了润滑脂注油嘴，日常维护时不需要拆解结构就能完成润滑保养，

　　安装螺栓的孔位采用了长圆孔设计，安装时可以小范围调整主轴的中心高度，适配不同高度的送料轨道，不用重新加工安装板。和普通的单独钻孔主轴相比，这种集成了安装基准、进给导向的一体化结构，省去了设计人员自己搭配滑台、做支座设计的工作量，只需要根据产线节拍选配合适功率的驱动单元、确定进给行程，就能直接整合到专用钻削设备里，缩短专用设备的设计周期，也减少了多零件装配带来的误差累积，在小型专用钻床、自动化钻削工位的设计里，这类结构的复用性很高，不管是加工有色金属件还是低碳钢件，只要匹配对应的切削参数和钻头类型，就能稳定完成钻削工序，不会因为结构刚性问题导致加工质量不稳定。
