摩托车发动机防护缓冲连接构件

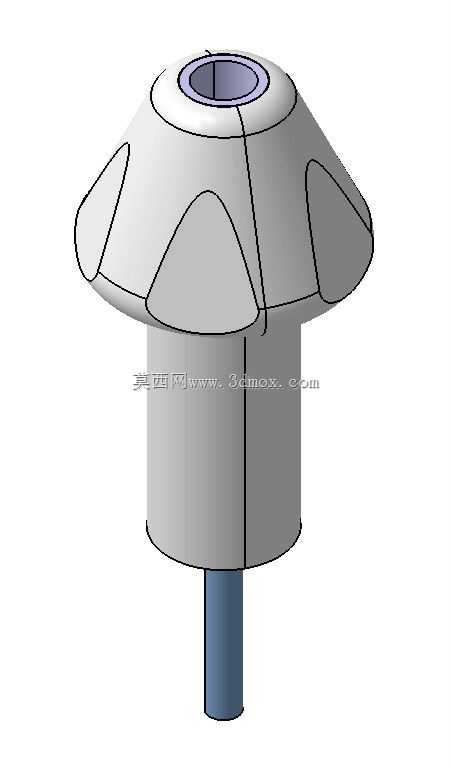

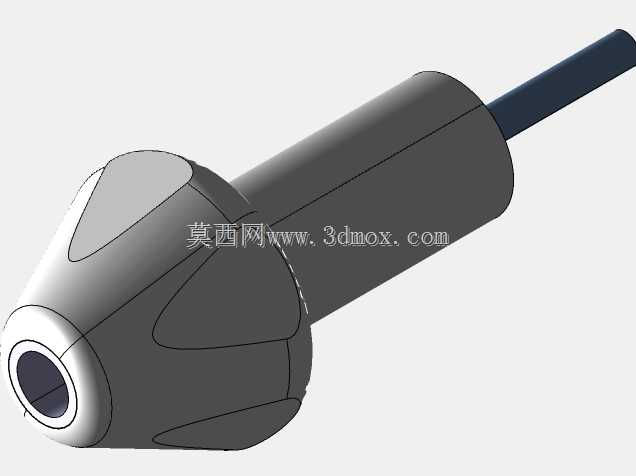

　　该构件主要应用于大排量跨骑摩托车的发动机舱安装位，作为发动机与车架之间的防护缓冲连接件使用，日常行驶中可隔绝路面传递的细碎振动，避免发动机安装位长期受交变应力出现连接松动，同时在车辆发生低速倾倒、轻微剐蹭时，可优先承接外部冲击力，避免发动机壳体直接受磕碰出现开裂、漏油等故障。从结构设计来看，构件上部采用伞状扩径结构，外缘做了六处圆弧内凹的加强筋造型，既可以扩大受力承接面，分散外部冲击的载荷，又能通过筋位结构提升整体抗形变能力，避免受侧向冲击时整体断裂；上部中心设置同轴通孔，用于穿装固定螺栓，孔口做了倒角处理，方便装配时螺栓快速导入，也能减少螺栓紧固时孔口的应力集中。中部为等直径圆柱段，作为主要的支撑承力结构，

　　圆柱段与上部伞状结构之间做了大圆角过渡，避免截面突变带来的应力集中问题，圆柱段的外径匹配车架安装位的衬套内径，装配后可与橡胶衬套紧密贴合，保证振动传递过程中不会出现刚性碰撞。下部伸出的细圆柱段为定位导向结构，装配时可先插入车架对应的定位孔中，完成构件的预定位，降低螺栓穿装时的对位难度，提升装配效率。设计过程中优先考虑了不同品牌摩托车型的安装兼容性，上部伞状结构的最大外径控制在合理范围，不会与周边的排气前段、车架加强筋、线束固定卡扣产生运动干涉；中部圆柱段的长度匹配常规车架安装位的衬套厚度，装配后不会出现轴向窜动；下部定位柱的直径与市面多数车型的发动机安装定位孔公差匹配，无需额外扩孔或加装衬套即可完成装配。

　　材质选用上适配常规的橡胶包裹金属嵌件的工艺，内部金属嵌件承担主要的连接强度，外部橡胶层提供缓冲减振能力，上部伞状结构的橡胶层厚度经过反复校核，既可以在受冲击时提供足够的形变吸能空间，又不会因形变量过大导致固定螺栓出现剪切受力。实际装车测试中，该构件可承受常规低速倾倒时的侧向冲击力，冲击力会沿着伞状外缘的筋位分散到整个支撑圆柱段，最终传递到车架上，不会出现局部应力过大导致的构件碎裂；日常行驶时，发动机运转产生的高频振动会通过中部圆柱段的橡胶层衰减，减少传递到车架的振动量，提升骑乘舒适性。安装边界方面，构件整体同轴度公差控制在0.1mm以内，装配后固定螺栓的轴线与发动机安装孔轴线保持重合，不会出现螺栓偏载受力的情况；上部伞状结构的下表面与车架安装平面平行，装配后贴合面积不低于90%，保证受力均匀；下部定位柱的长度控制在合理范围，插入定位孔后不会顶到发动机壳体的加强筋，预留足够的装配间隙。
