简易航空涡轮发动机结构三维设计

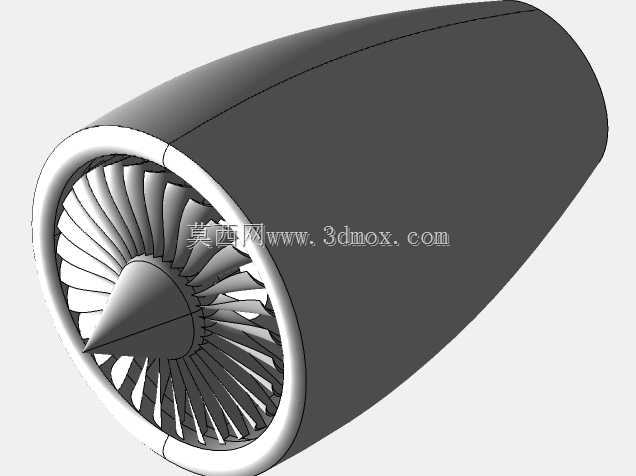

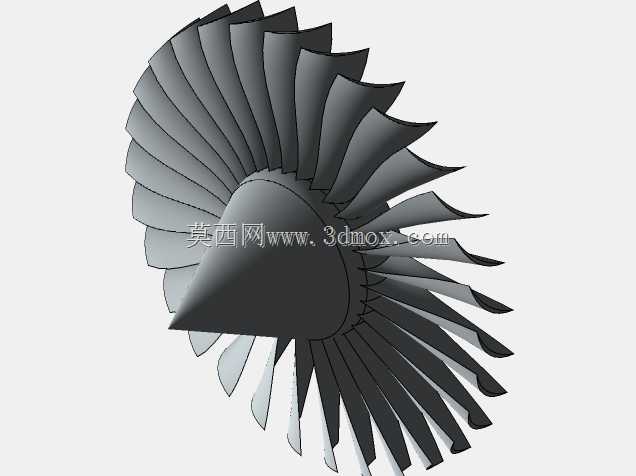

　　这套航空涡轮简易结构的三维建模，核心围绕小尺寸航空动力装置的教学演示、原理验证场景搭建，日常可用于航模动力选型参考、航空类专业课程的结构拆装演示，也能作为小型涡喷改装项目的基础结构参照。从实际功能逻辑来看，模型还原了轴流式涡轮的核心气流路径：进气道唇口采用圆弧过渡设计，避免低速进气状态下的气流分离，进气端的整流锥采用渐缩锥面构型，能够将进入的来流均匀导向各级叶片通道，减少进气端的紊流损失。叶片部分的建模严格遵循轴流压气机的叶型扭转规律，每一片叶片从叶根到叶顶的安装角呈线性渐变，匹配小流量工况下的气流攻角要求，避免低转速下出现叶背气流分离导致的压气机失速，叶片与轮盘的连接采用整体式榫根结构，简化了装配层级的同时，

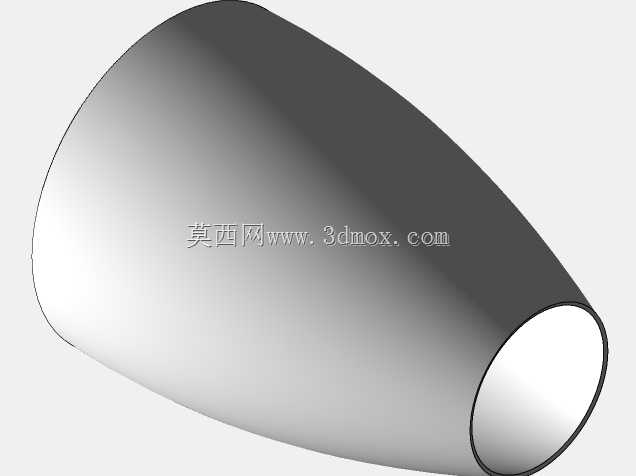

　　也还原了小尺寸涡喷常用的整体叶盘加工逻辑，适合小尺寸动力装置高转速工况下的强度需求。机匣部分采用分段式薄壁圆筒构型，分为进气机匣段、压气机包容段、涡轮段与尾喷口收敛段，各段之间的对接面采用止口定位结构，实际装配时能够保证各段的同轴度，避免转子转动时出现叶尖碰磨的问题，机匣的壁厚按照小尺寸涡喷的常用参数设置，既保证叶片断裂时的包容能力，也不会额外增加过多的结构重量。尾喷口采用收敛型构型，匹配亚音速排气的工况需求，喷口的收敛角控制在合理范围内，避免排气过度膨胀导致的推力损失。从安装边界来看，整个模型的最大外径集中在进气唇口位置，整体轴向长度与外径的比值控制在3:1左右，适合安装在翼展1.2-1.8米级别的航模机身内，

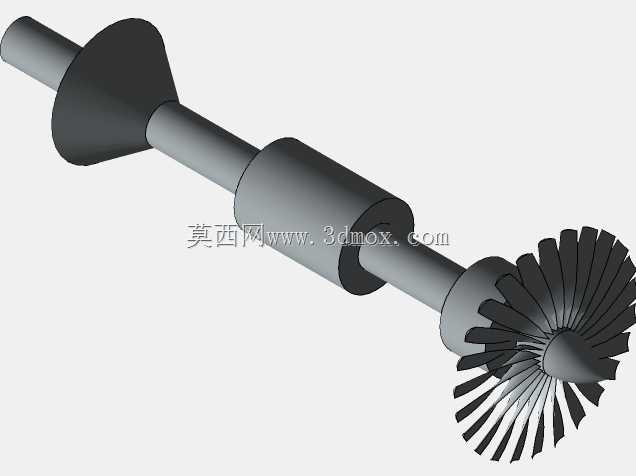

　　安装时可通过机匣外侧的两个安装耳片与机身承力框架连接，安装耳片的孔位间距按照通用航模的安装标准设置，不需要额外改装即可适配多数航模的动力舱空间。设计过程中特意简化了燃烧室、油路、轴承支撑等复杂内部结构，只保留核心的气动流道与转子外形，既能够清晰展示涡轮发动机的基本工作原理，也不会因为过多细碎结构导致建模学习的门槛过高，对于刚接触航空动力结构的设计人员来说，能够快速理解轴流式涡轮的基本组成与气流走向。在转子部分的建模中，压气机轮盘与涡轮轮盘采用同轴心设计，共用一根中心轴，轴的直径按照小尺寸涡喷的扭矩传递需求设置，保证高转速下的轴系刚度，减少转动时的挠曲变形。叶片的数量设置参考了同级别小涡喷的常用配置，压气机端的叶片数量多于涡轮端，

　　匹配压气机做功与涡轮做功的能量平衡逻辑，虽然是简易模型，但核心的结构比例完全遵循实际工程设计的参数范围，没有出现违背动力原理的结构错误。实际使用中，这套模型既可以作为3D打印的实物演示教具，打印后可手动转动转子展示叶片的转动状态，也能导入仿真软件中进行基础的流场仿真练习，验证不同进气速度下的叶片通道气流分布，对于结构设计从业者来说，也能参考其分段机匣的止口定位设计思路，应用到其他需要同轴装配的圆筒类设备结构中。
