多规格欧标槽铝型材组合结构设计

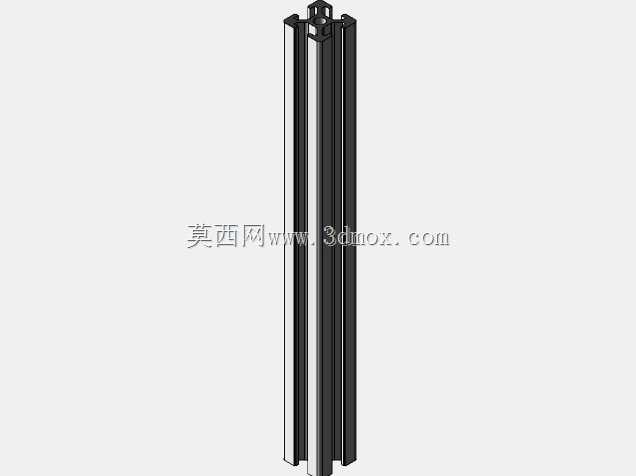

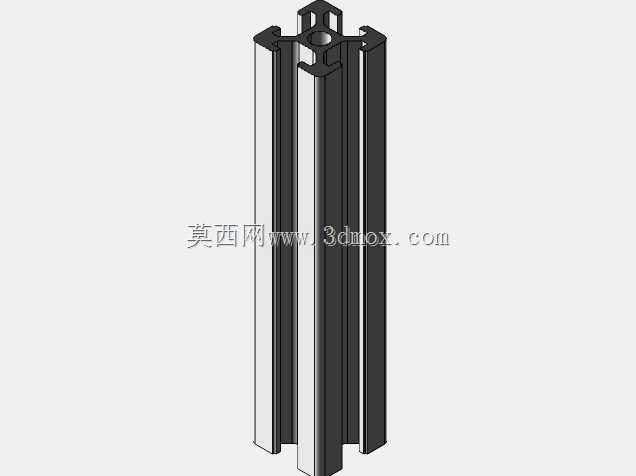

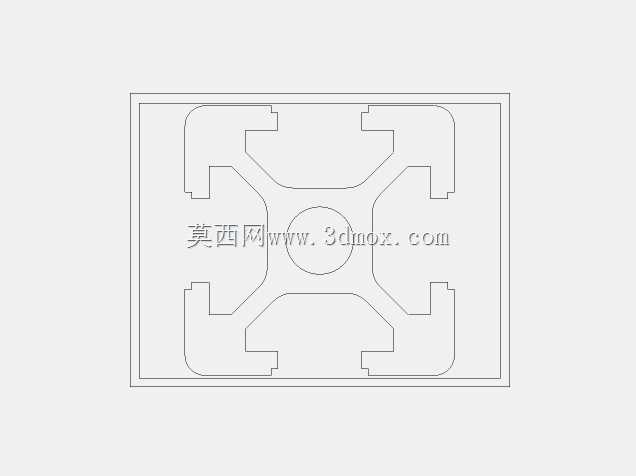

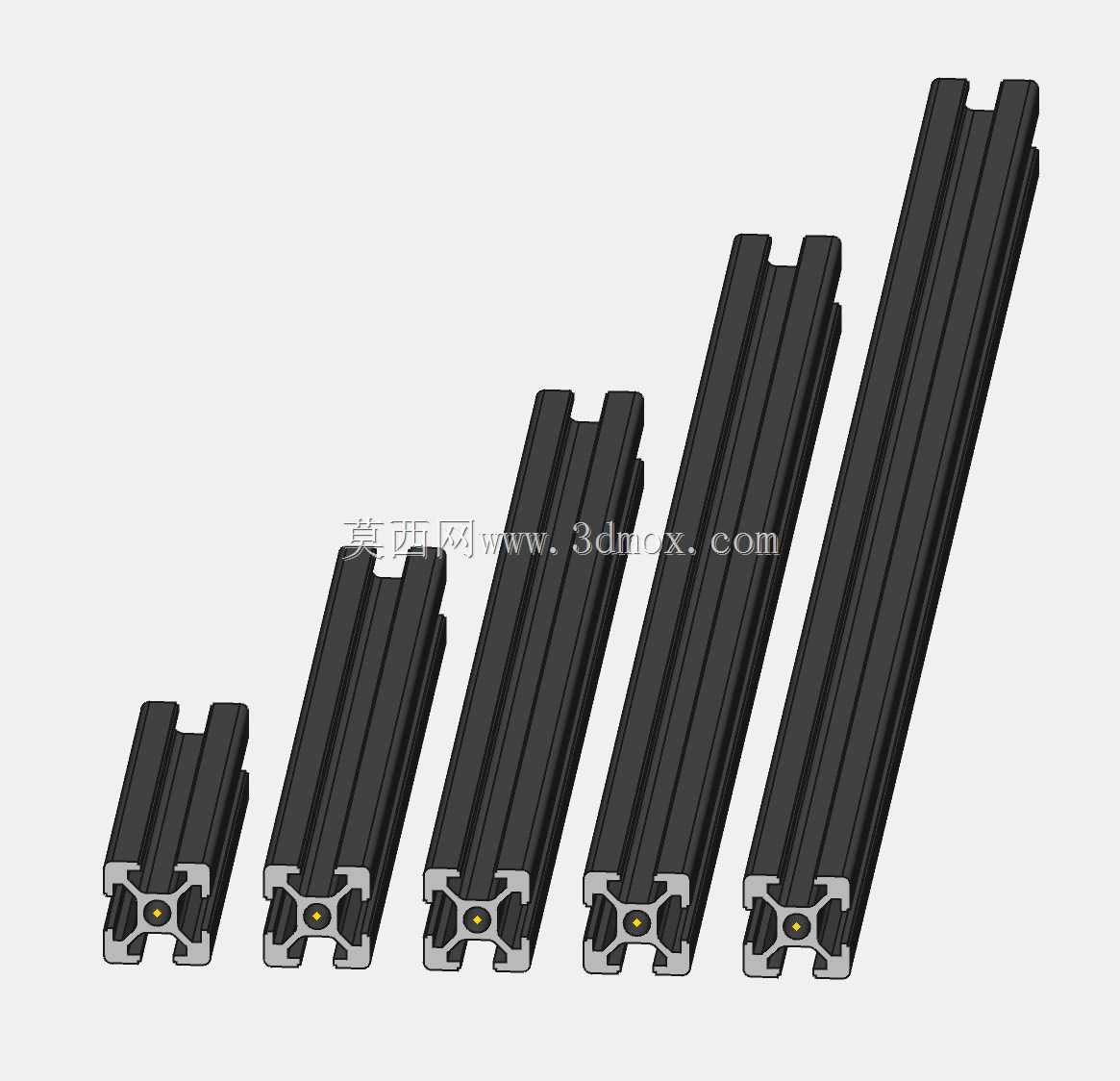

　　在非标自动化设备搭建、小型工作台组立、检测治具框架制作的场景里，这类带T型安装槽的铝型材是最常用的基础构件，不同长度规格的型材可以适配不同跨度的框架需求，从桌面级小型工装的短跨距支撑，到整线设备外围的长距离防护栏搭建，都能通过裁切对应长度的型材完成快速组装，不需要额外做焊接或者复杂的铣削加工，能大幅缩短现场装配的周期。这次的型材组合覆盖了五种常用长度规格，截面统一采用20系列欧标槽型设计，槽口宽度适配标准M5T型螺栓，安装时不需要对型材做额外的攻丝处理，螺栓可以直接顺着槽道滑入预设位置，配合角码、端面连接板就能完成直角、斜角等多种角度的框架连接，适配不同的安装布局需求。从截面结构来看，型材的四个安装槽对称分布在截面四边，

　　中心位置设置了带定位凸点的安装孔位，既可以用来穿装走线，也能配合弹性螺母实现中心位置的部件固定，型材壁厚控制在1.5mm，在保证整体抗弯强度的前提下控制了整体重量，单米重量控制在1.2kg以内，人工搬运、现场裁切都不需要借助重型起重设备，单人就能完成组装作业。设计过程中特意统一了所有长度规格的截面尺寸，不同长度的型材可以完全互换，搭建框架时不需要区分型材的规格差异，只要根据框架的长宽高尺寸裁切对应长度即可，槽道内部的尺寸公差控制在±0.1mm，T型螺栓滑入时不会出现卡滞或者间隙过大的问题，安装后的连接面贴合度能达到0.05mm以内，避免框架组装后出现晃动、连接不稳的情况。安装边界方面，型材的端面垂直度控制在0.02mm以内，

　　多根型材拼接时端面可以完全贴合，不需要额外做端面铣平处理，型材的外表面做了阳极氧化处理，表面粗糙度达到Ra1.6，既不容易积灰，日常清洁时用干布擦拭就能去除表面污渍，氧化层厚度达到10μm，在常规车间环境下使用不会出现氧化锈蚀的问题，不需要额外做表面喷漆处理。实际使用时，这类型材除了搭建设备框架，还可以用来做导轨安装基座、传感器安装支架、物料滑槽的侧边支撑，因为槽道是通长设计，安装位置可以沿着型材长度方向任意调整，后期设备改造、工位调整时只需要松开螺栓就能移动安装部件的位置，不需要重新打孔或者更换型材，能大幅降低后期改造成本。针对不同的承重需求，短规格型材可以用来做小型治具的支撑脚，中长规格可以用来做工作台的横梁，

　　最长规格的型材可以用来做设备外围的防护栏立柱，不同长度的型材搭配使用时，连接角码、螺栓等配件完全通用，不需要单独采购不同规格的紧固件，能减少配件的库存种类，降低物料管理的成本。型材的槽口位置做了小圆角过渡处理，组装时不会划伤操作人员的手部，也不会刮破安装在槽内的线缆外皮，走线时可以直接把线缆放在槽道内，配合专用的槽盖就能把线缆完全隐藏在型材内部，让整体框架的外观更整洁，也避免线缆外露被设备运动部件刮蹭造成损坏。在做结构校核时，按照简支梁支撑的工况计算，1米跨度的型材在中间位置承受10kg载荷时，挠度变形量控制在0.3mm以内，完全能满足常规工装、小型设备框架的承重需求，不会因为承重出现明显的变形，影响设备的运行精度。如果需要更高的承重，也可以通过在型材槽内加装钢制加强条的方式提升整体抗弯强度，不需要更换更大截面的型材，适配不同负载等级的使用场景。
