2020规格T型槽铝挤压截面结构

　　做非标自动化机架设计的工程师，对20系列铝型材的截面选型不会陌生，这次的T槽截面结构，是针对轻载工位的安装需求优化的挤压型材截面。先从实际应用场景说，这类20规格的T槽铝型材，大多用在桌面级小型设备的框架搭建上，比如实验室小型检测设备的护罩框架、桌面式点胶机的机身骨架、电子产线小型工位的物料挂架，还有3D打印机的运动轴安装基座，这类场景的负载普遍不大，单根型材的静载通常控制在15kg以内，不需要重型型材的壁厚冗余，反而对槽位的安装兼容性、型材本身的自重控制有更高要求。

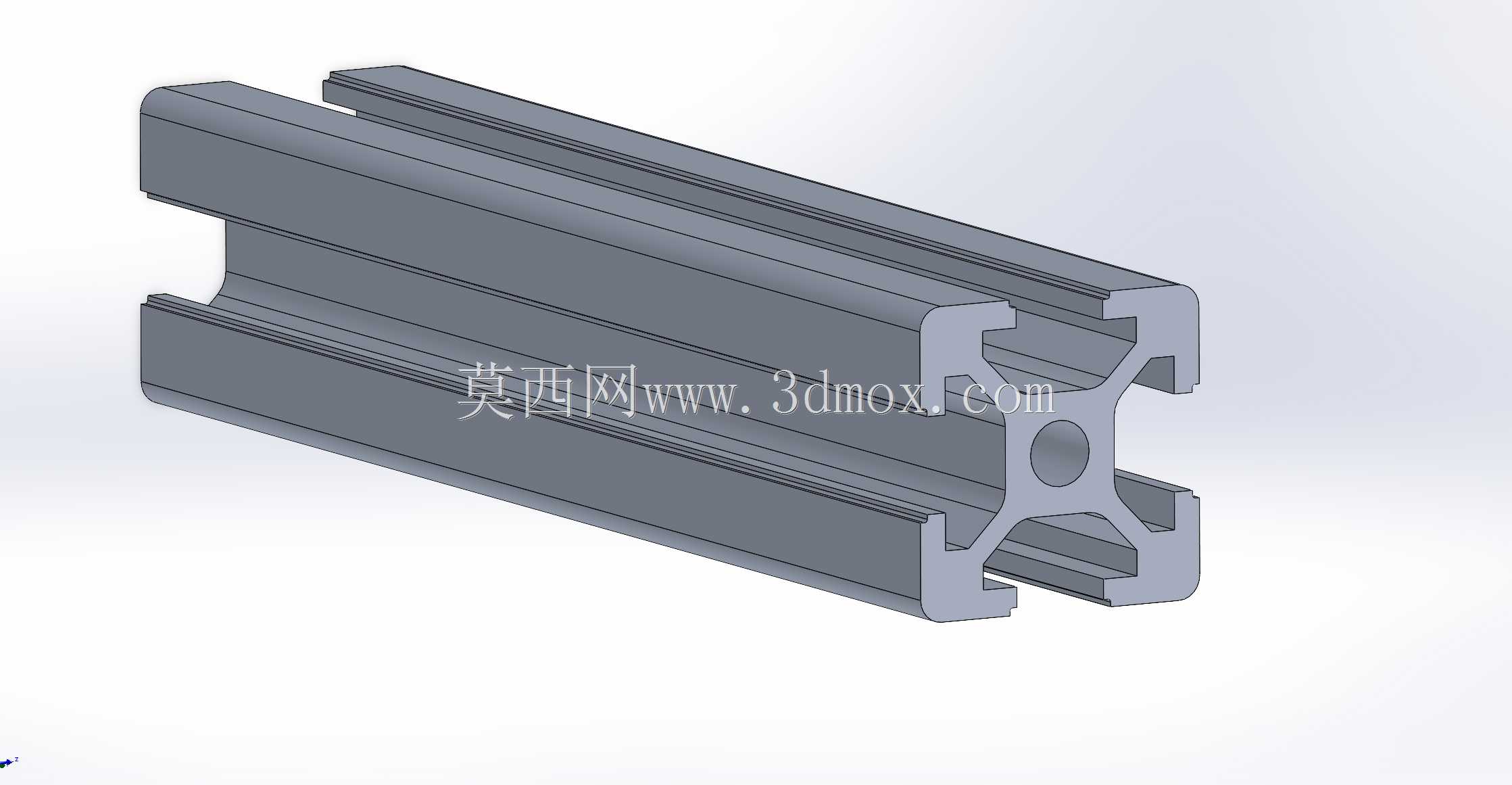

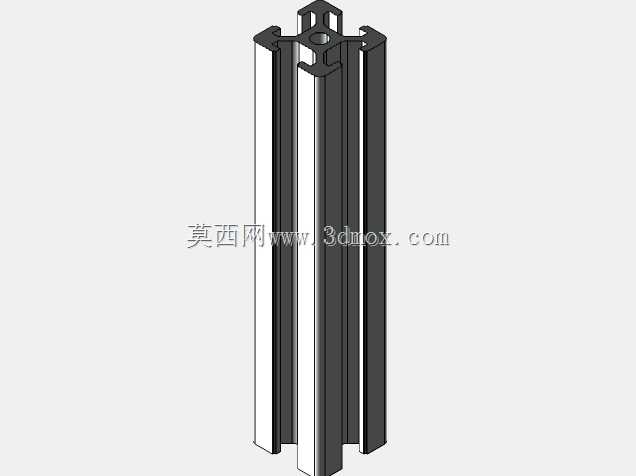

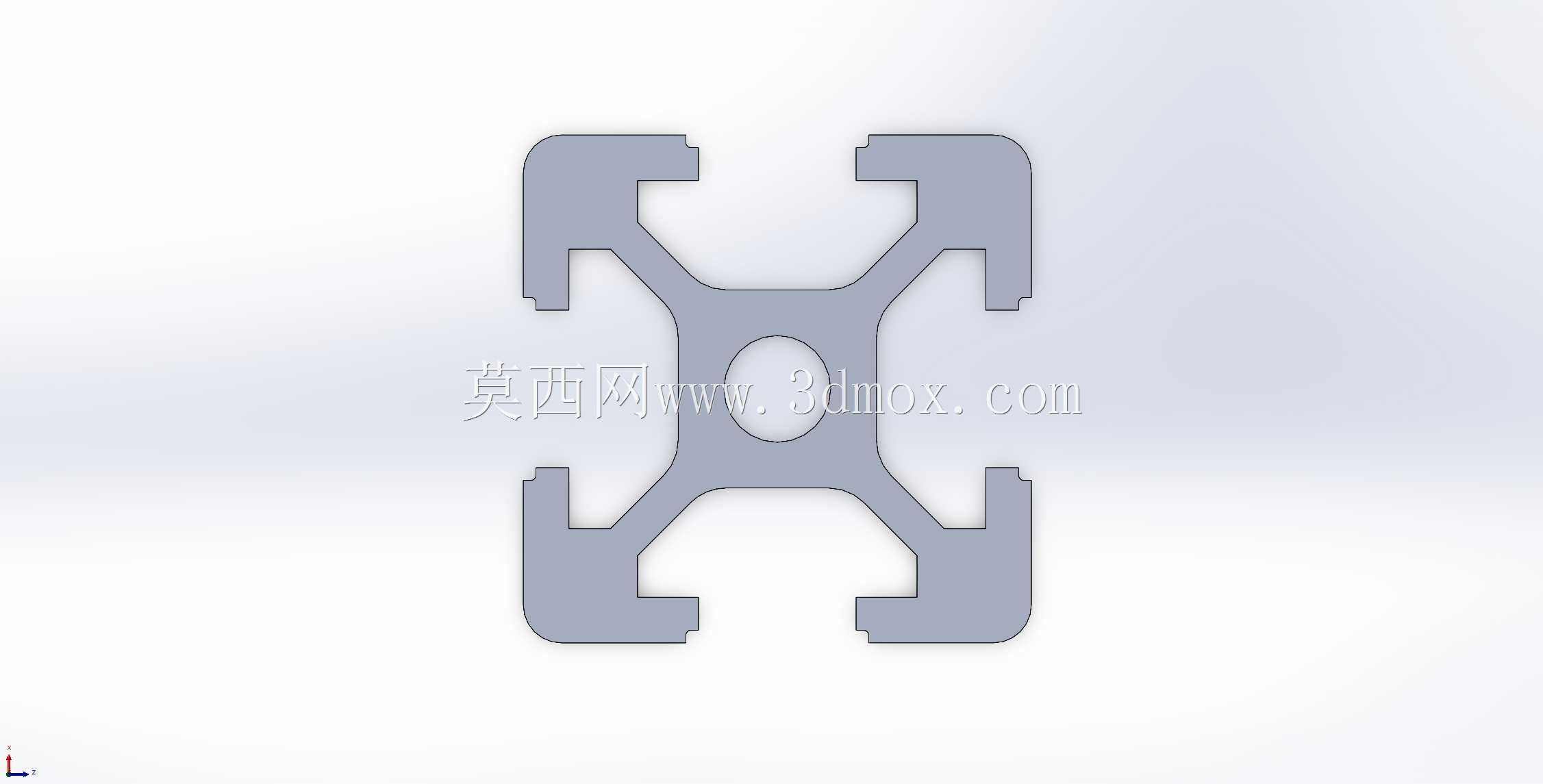

　　从截面结构来看，这个十字对称的四槽设计，四个方向都预留了标准T型安装槽，槽口的尺寸适配M4规格的T型螺栓，安装的时候不需要在型材上额外打孔攻丝，直接把螺栓头卡进T槽里，滑动到指定位置拧螺母就能固定连接件，不管是拼接直角角码、安装线性导轨的滑块座，还是固定传感器的安装支架，都能灵活调整位置，后期改工位布局的时候不用拆整根型材，松掉螺母就能挪动配件，比焊接机架的改造效率高很多。截面中间的减重孔设计，不是随便开的圆孔，是结合挤压模具的出料稳定性做的优化，既减少了铝料的用量，降低型材单米重量，又能保证四个方向的槽道受力均匀，不会因为单侧开槽导致截面惯性矩失衡，在承受垂直于型材长度方向的弯曲载荷时，四个槽壁的受力能通过中间的连接筋均匀分散，避免局部应力集中导致槽口变形。

　　设计这个截面的时候，首先要考虑挤压工艺的可行性，铝挤压的时候金属在模具分流孔里的流动速度要尽量均匀，四个T槽的凸模结构对称，壁厚差控制在1.5mm以内，不然出料的时候会因为金属流速不一致出现型材扭拧、弯曲的缺陷，后续校直的成本会很高。然后是安装边界的匹配，20规格的型材外轮廓尺寸是20mm×20mm，四个槽口的开口宽度是6mm，槽内的空腔宽度是8mm，刚好适配市面上通用的20系列铝型材配件，不管是弹性螺母、T型螺栓，还是端盖、角槽连接件，都能直接通用，不需要单独开模做定制配件，这对用户来说能大幅降低采购成本，不用为了特殊截面单独找供应商做非标配件。

　　再说说实际使用中的功能特性，T型槽的槽口边缘做了0.2mm的圆角过渡，一方面是挤压的时候减少模具刀口的磨损，延长模具寿命，另一方面安装的时候不会刮伤T型螺栓的表面，也不会划伤安装人员的手，毕竟车间里装配的时候很多工人是直接用手推送螺栓的，锐边很容易造成工伤。型材的壁厚设计是1.8mm，这个厚度是经过受力验算的，当型材作为1米跨度的简支梁，中间承受10kg的集中载荷时，最大挠度不到0.3mm，完全满足小型设备的安装精度要求，比如安装小型直线导轨的时候，这个挠度不会影响滑块的运行顺畅度，也不会因为型材变形导致导轨卡滞。

　　很多新手工程师选铝型材的时候，会盲目选厚壁的型号，觉得越厚越结实，其实在轻载场景下，合理的截面结构比单纯增加壁厚更有效，这个四槽T型截面的惯性矩，比同壁厚的两方槽截面要高12%左右，因为T槽的外侧凸缘相当于加强筋的作用，能提升截面的抗弯能力，同时还不会增加太多的材料用量。另外这个截面的对称性设计，让型材在挤压出料后的冷却过程中变形更均匀，四个方向的收缩率一致，校直后的直线度能做到每米0.1mm以内，比非对称截面的型材精度高很多，用来做运动轴的安装基座的时候，不需要额外做铣面加工就能满足安装要求，能节省后续的机加工成本。

　　在实际装配的时候，四个方向的槽位可以同时走不同的管线，比如传感器的信号线、气缸的气管，都可以塞进T槽里，用盖板盖住之后，整个框架外表面没有明线，既美观又能避免管线被设备运动部件刮蹭，很多桌面设备做CE认证的时候，对管线的防护有要求，这种内置走线的结构刚好能满足规范。还有槽道的深度设计，T型螺栓卡进去之后，螺栓头的底部和槽底有0.5mm的间隙，就算型材长度方向有轻微的弯曲，螺栓也能顺畅地在槽里滑动，不会出现卡滞的情况，装配的时候调整配件位置非常顺手，不用拿橡胶锤使劲敲。

　　从连接强度来看，用标准20系列角码连接两根垂直的型材时，每个角码配两个M4T型螺栓，连接节点的抗剪切力能达到800N，完全能承受小型设备的振动载荷，比如桌面式分拣机构的往复运动产生的振动，不会导致节点松动。如果是需要更高连接强度的位置，还可以在中间的减重孔里穿内置连接件，进一步提升节点的刚性，不用在型材外表面额外打孔，保持型材外观的整洁。
