2020款45度铝型材连接角件剖面结构

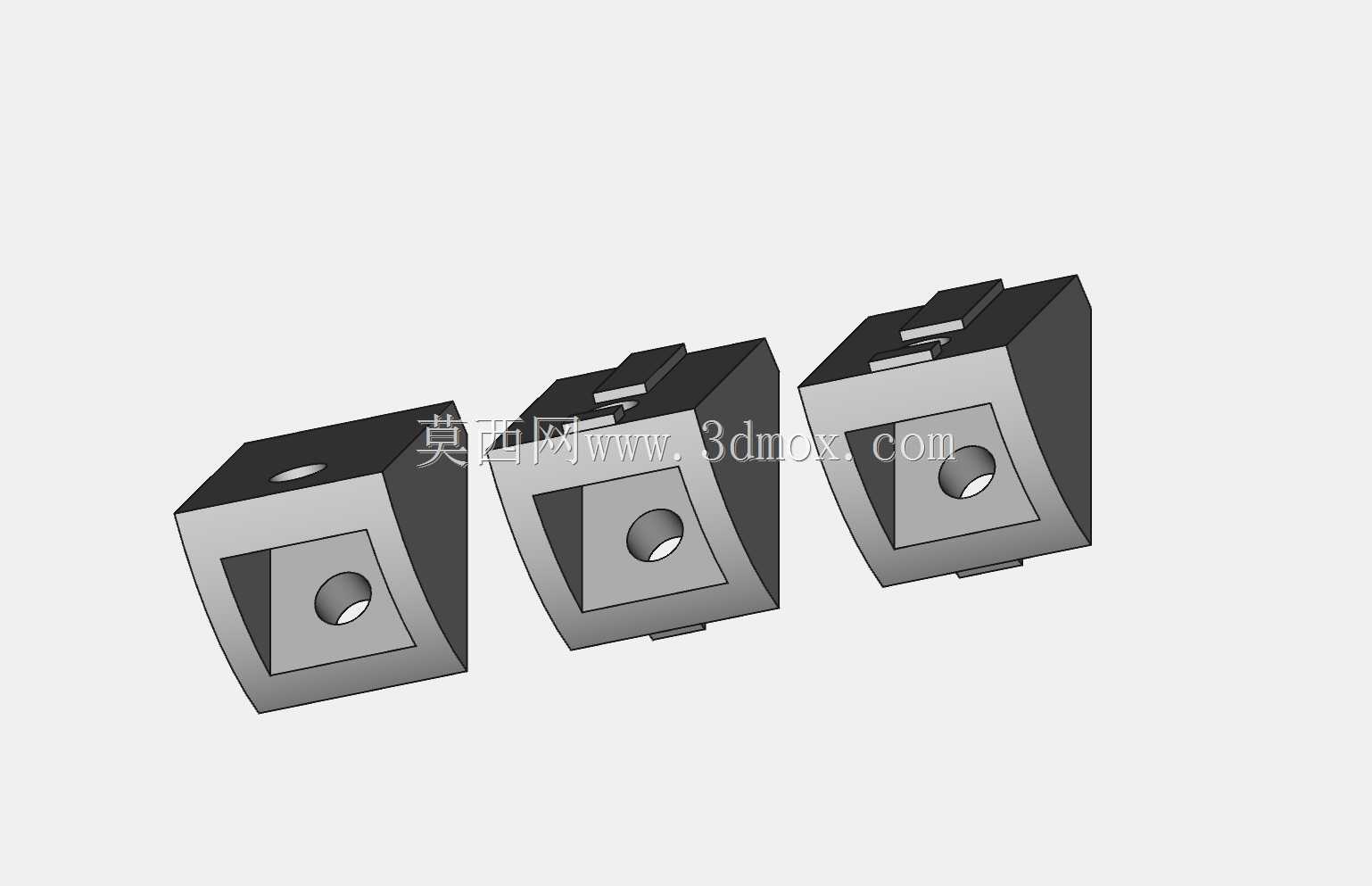

　　在工业铝型材框架搭建的各类场景中，角部连接的可靠性直接决定了整体机架的抗扭、抗形变能力，这款45度斜向连接角件，正是针对2020系列欧标铝型材的非垂直拼接需求开发的专用连接件。日常做设备护罩、斜向支撑框架、带倾角的物料滑道支架时，经常会遇到两根铝型材需要呈45度夹角拼接的工况，要是用常规直角角码搭配切斜角的型材，不仅型材端面切割精度要求高，拼接后还容易出现接缝不齐、连接强度不足的问题，受力稍大就会在切角位置出现应力集中，甚至导致型材开裂。这款连接件直接把连接面做成了45度的斜向结构，不需要对铝型材端面做45度裁切，直接靠两个垂直方向的安装面分别贴合两根型材的槽腔内壁，就能完成精准的角度定位，省掉了复杂的型材切斜工序，也避免了切割误差带来的拼接错位问题。从安装边界来看，和型材贴合的两个侧面尺寸分别为长25mm、宽20mm，刚好能完全嵌入2020铝型材的端面槽位，不会突出型材表面，安装后整个连接位置和型材外表面齐平，不会影响后续板材、门板等外围配件的安装。连接面上的安装孔直径为5.2mm，适配常用的M5T型螺母或者弹片螺母，安装时只需要把螺母预先卡进铝型材的T型槽内，再把角件的安装孔对准螺母位置拧紧紧固件即可，不需要在型材上额外打孔，不会破坏铝型材本身的结构强度，后期如果需要调整框架结构，也可以随时拆卸重复使用。设计时还考虑到了不同导轨的适配需求，分别做了适配5mm导轨、6mm导轨以及无导轨的三种结构版本，

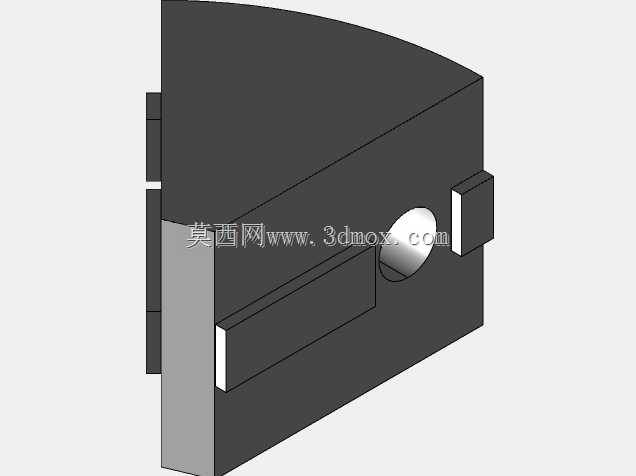

　　能覆盖市面上绝大多数20系列铝型材的槽型规格，不管是槽宽5mm的欧标轻型型材，还是槽宽6mm的欧标标准型材，都能找到对应的适配版本，不用因为槽型不匹配重新选型。从结构强度来看，整个角件采用实心块体结构，和型材的接触面积比常规的片式角码大了三倍以上，受力时应力能均匀分散到整个贴合面，不会出现局部应力集中的问题，哪怕是用来做设备的承重斜撑、倾斜式工作台的支撑框架，也能保证足够的连接刚度，长期使用不会出现连接松动、角度偏移的问题。剖面结构能清晰看到内部的孔位贯通设计，安装时螺丝可以从连接面直接穿入，和型材槽内的螺母咬合，整个安装过程不需要特殊工具，用常规的内六角扳手就能完成操作，现场组装的效率比切斜角拼接的方式提升至少60%。

　　在实际的生产线旁工作台、铝型材梯架、倾斜式物料放置架、设备安全防护栏的斜撑搭建场景中，这种专用的45度连接件能大幅降低设计和施工的难度，设计人员不需要额外计算型材切角的尺寸公差，也不用考虑切角后型材端部的强度损失，直接在三维装配时把角件装配到两根型材的连接位置，就能自动定位45度的夹角，装配干涉检查也更简单，不会出现因为切角误差导致的装配不上的问题。和传统的焊接式45度连接相比，这种角件连接属于可拆卸连接，后期框架改造、搬迁时都能无损拆解，不会像焊接那样破坏型材表面，也不会产生焊接变形，对于需要频繁调整结构的柔性生产线框架来说，这种连接方式的适配性更强。另外，角件的外形做了倒角处理，没有尖锐的棱角，安装和后期维护时不会划伤操作人员，

　　符合工业设备的安全设计要求。不同导轨版本的结构差异主要体现在和型材槽位配合的定位凸台尺寸上，有导轨的版本能在安装时直接卡进型材的T型槽内，起到预定位的作用，拧螺丝的时候不需要人工手扶定位角件，单人就能完成安装操作；无导轨的版本则适配那些槽内已经安装了其他配件、没有多余空间容纳定位凸台的场景，适用范围更广。在做三维建模时，这个角件的剖面结构能清晰展示内部的孔位深度、壁厚分布，设计人员可以直接根据这个模型校核螺丝的长度，避免出现螺丝过长顶穿型材壁、或者螺丝过短咬合不足导致连接松动的问题，也能根据角件的实际外形尺寸，预留出安装操作的空间，比如在狭窄位置安装时，提前预留出内六角扳手的转动空间，避免出现设计完成后无法拧螺丝的问题。对于经常做铝型材框架设计的结构工程师来说，这种标准化的专用连接件能大幅减少非标零件的设计工作量，直接调用成熟的标准件模型，就能快速完成框架的整体装配，不需要每次都重新设计连接结构，也能降低加工和采购的成本，毕竟标准件的批量采购成本比非标加工件低很多，而且供货周期更短，能缩短整个项目的交付周期。在一些对连接精度要求比较高的场景，比如视觉检测设备的倾斜安装支架、传感器的45度安装座，这种连接件的角度精度能控制在±0.1度以内，完全能满足工业设备的安装精度要求，不会因为连接角度偏差导致检测、安装位置出现误差。
