机加工用高刚性机器虎钳结构设计

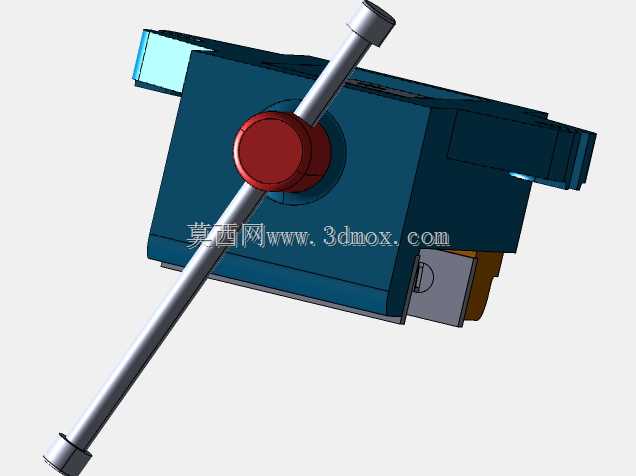

　　在常规金属切削加工场景里，虎钳是铣床、钻床、加工中心工位上最常见的通用装夹载体，区别于手动平口钳的小行程轻负载特性，这款机器虎钳的结构设计完全围绕批量机加工的高刚性、大夹紧力需求展开，整体采用一体式铸铁基体作为核心承载结构，基体的导轨面做了加宽处理，活动钳身的滑动行程预留了足够的工件装夹空间，能够覆盖常规中小型机械零件的装夹尺寸范围。从实际使用场景来看，这类虎钳大多配套立式加工中心、普通铣床使用，也可在平面磨床、钻床工位做辅助装夹，装夹毛坯件、半成品钢件、铝件时，不需要额外制作专用夹具，只需要配合不同结构的钳口垫板，就能完成规则外形零件的快速定位夹紧，相比专用夹具的定制周期，这类通用虎钳的适配性更强，

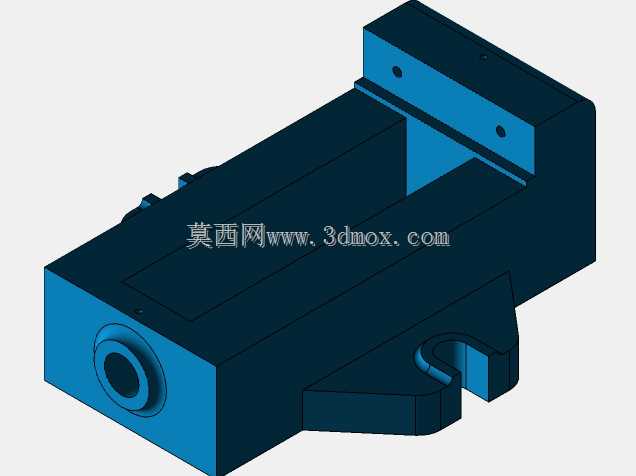

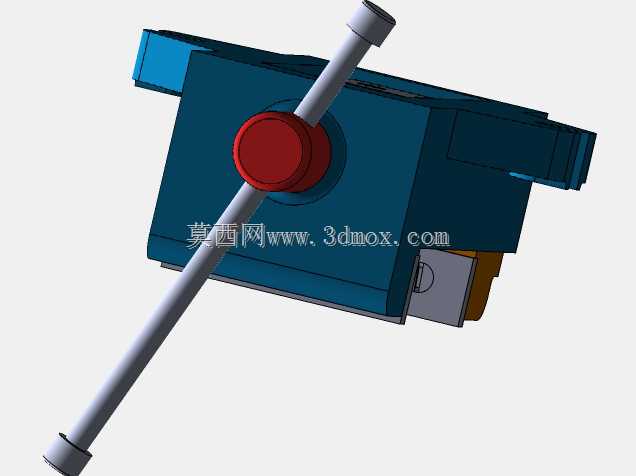

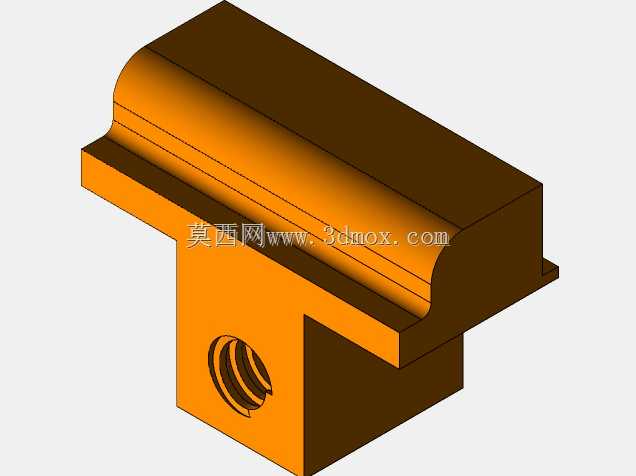

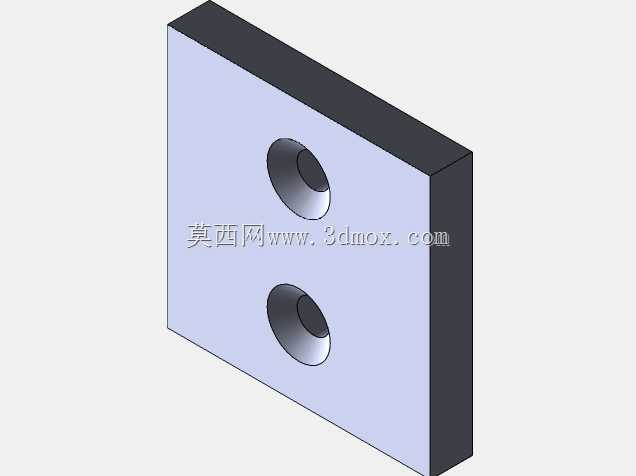

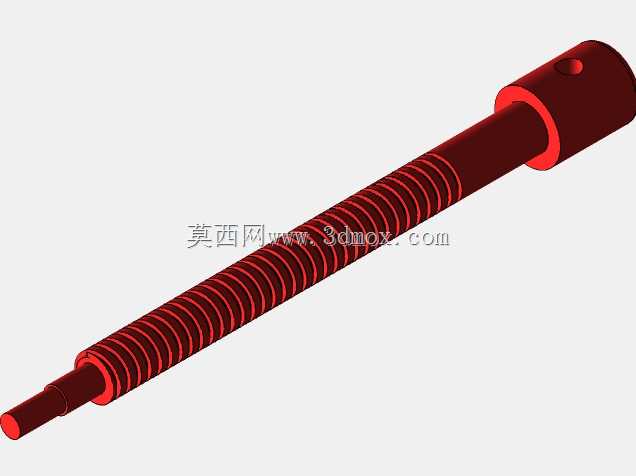

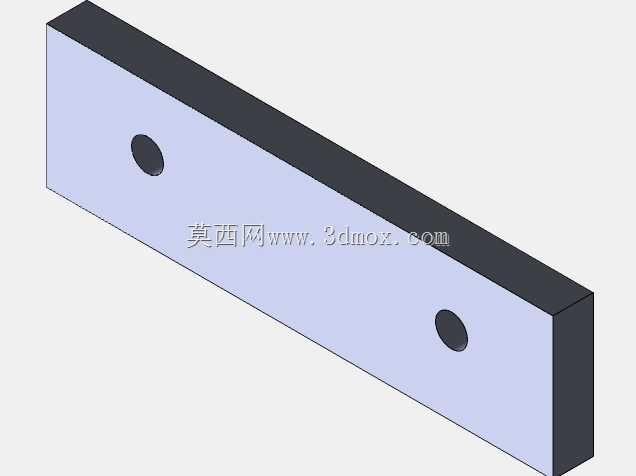

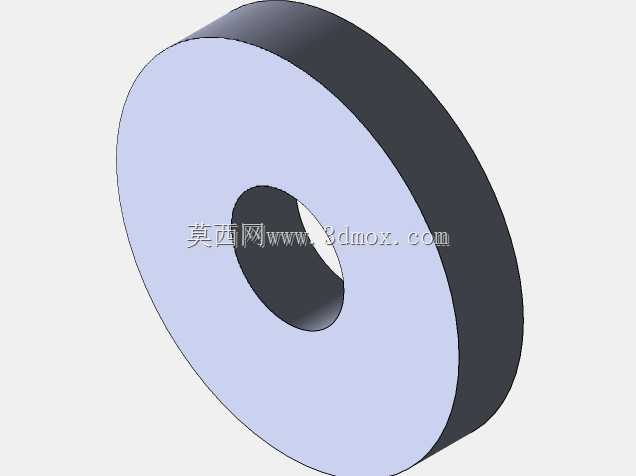

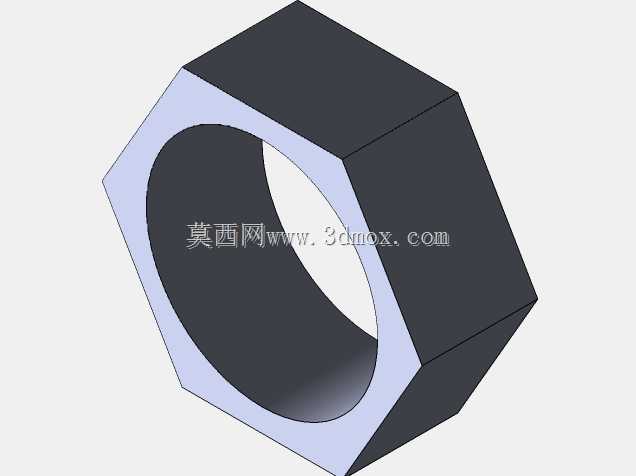

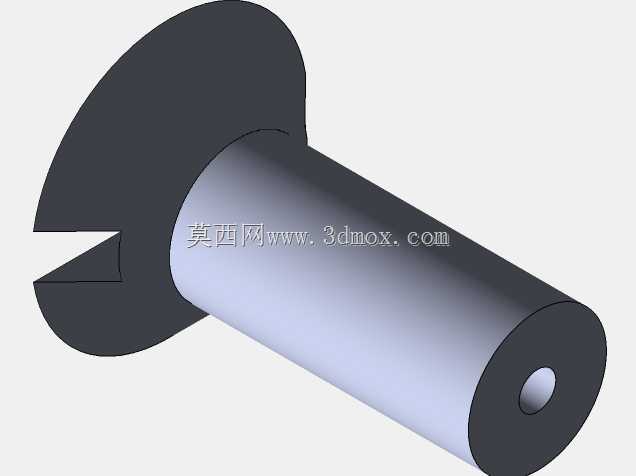

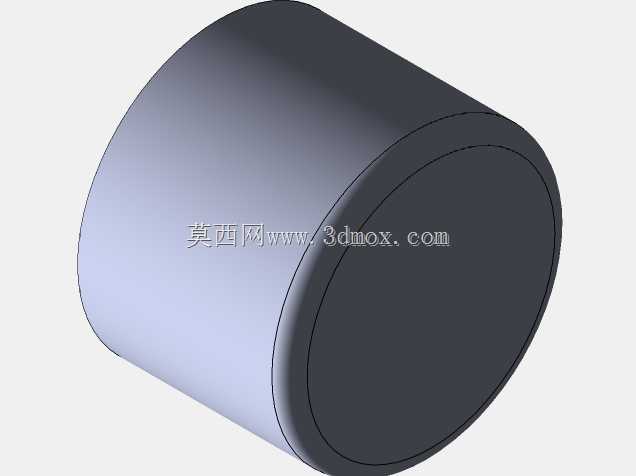

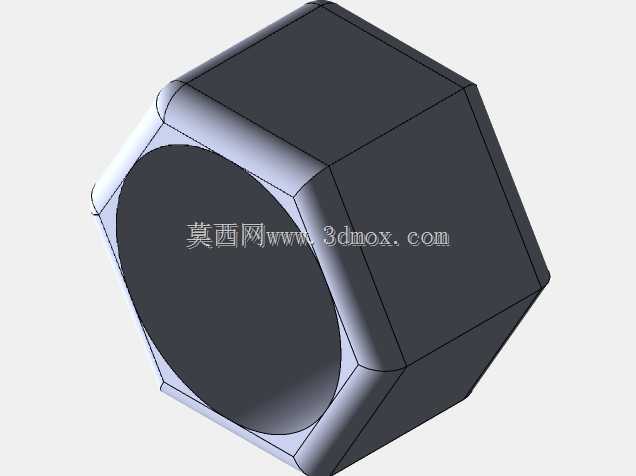

　　能够大幅降低多品种小批量加工的工装准备成本。设计这款虎钳结构时，首先考虑的是夹紧过程的受力传导路径，固定钳身和基体采用一体化铸造成型，避免了拼接结构带来的刚性不足问题，活动钳身的底部和基体导轨采用燕尾槽配合结构，配合间隙可以通过侧面的调整镶条进行微调，长期使用出现磨损后不需要整体更换部件，只需要调整镶条的压紧量就能恢复滑动精度。驱动部分采用内置式丝杠结构，丝杠的端部做了轴向锁紧设计，夹紧工件时丝杠的轴向力直接传导到基体尾部的承载台，不会出现丝杠窜动导致的夹紧力衰减问题，钳口部分的安装面做了定位销孔设计，更换软钳口或者特殊型面钳口时能够快速定位，不需要反复找正钳口的平行度。从安装边界来看，

　　虎钳基体的底部设计了标准的机床工作台T型槽安装位，两个定位键槽的间距匹配通用机床工作台的T型槽间距，安装时只需要将定位卡入T型槽，用压板压紧基体两侧的安装凸台就能完成固定，不需要额外做转接板适配，整体的外形宽度控制在常规机床工作台的装夹允许范围内，安装后不会超出机床的行程边界，活动钳身移动到最大行程位置时，整体的长度尺寸也不会和机床的主轴护罩、行程限位结构产生干涉。实际加工过程中，这款虎钳的夹紧力输出稳定，在进行大切削量的铣削加工时，钳身不会出现晃动或者工件移位的问题，固定钳身的侧面还预留了辅助定位面，可以配合定位块对工件做侧向定位，完成批量零件的快速装夹找正，减少单件加工的辅助时间。和普通手动虎钳不同的是，

　　这款结构的丝杠传动部分做了防尘设计，基体上的导轨缝隙加装了刮屑板，加工过程中产生的铁屑、切削液不会进入滑动配合面，能够大幅降低滑动面的磨损速度，延长设备的维护周期，钳身的排屑槽设计在基体的两侧，加工产生的铁屑会顺着斜面滑落，不会堆积在滑动导轨附近，日常清理只需要用毛刷清扫表面即可，不需要拆解结构清理内部积屑。在做三维结构设计时，所有配合面的公差都按照机床夹具的通用公差标准设定，滑动面的粗糙度要求控制在合理区间，既保证滑动的顺畅性，又避免间隙过大导致的装夹精度损失，所有的安装孔位、连接螺纹都采用通用标准规格，后续维护更换配件时不需要定制特殊规格的紧固件，降低了后期的使用维护成本。对于结构设计从业者来说，这类通用工装的设计核心是平衡刚性、操作便利性和适配性，不需要追求过于复杂的结构，而是要在实际使用的痛点上做优化，比如解决普通虎钳夹紧力不足、铁屑容易进入导轨、安装适配性差这些常见问题，就能做出实用性更强的工装结构。
