保加利亚ELPROM直柄电磨手持磨削工具结构

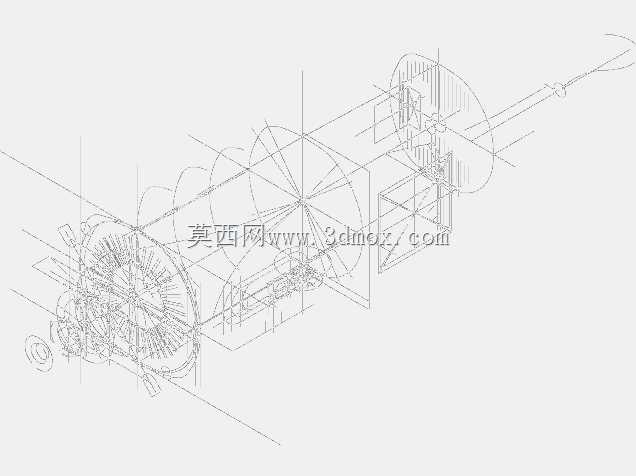

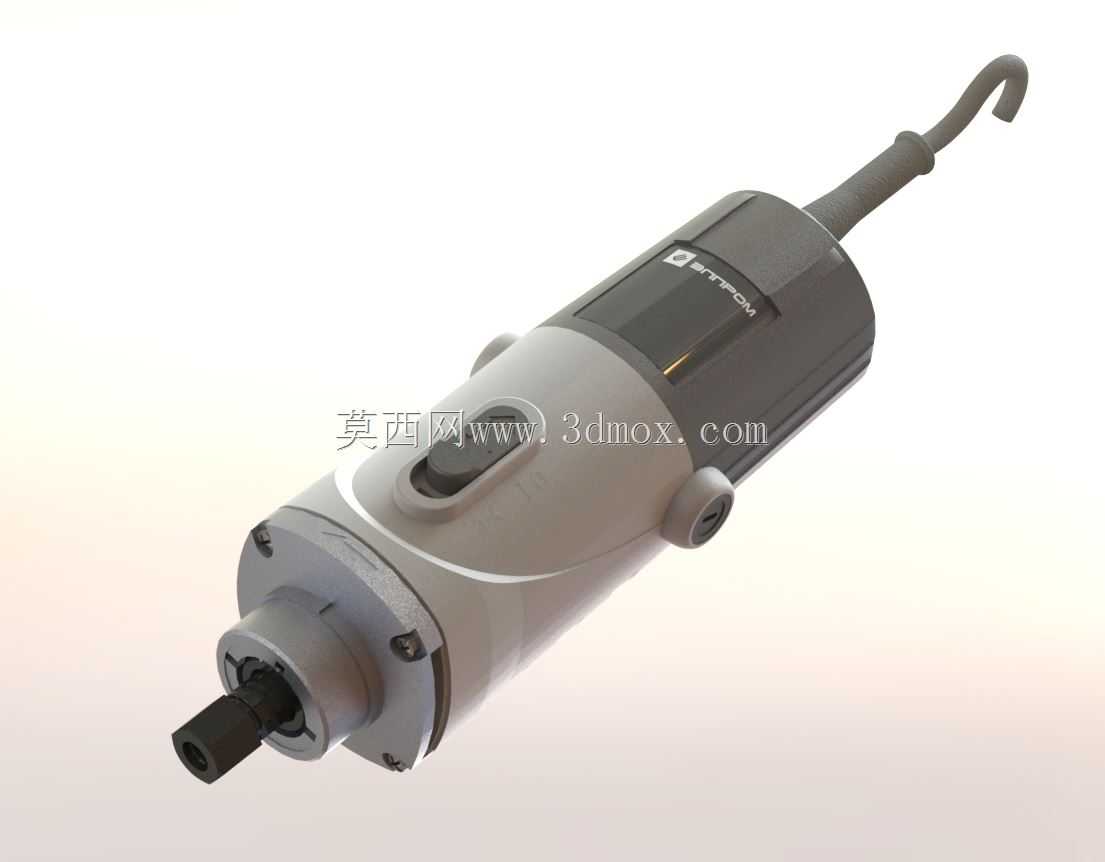

　　这款手持直柄电磨的结构设计，完全围绕小空间内的金属加工、修磨作业场景展开，在模具修配、五金件去毛刺、焊缝打磨、小型零件表面抛光这类作业场景里，这类直柄电磨的使用频率远高于大型角磨设备，因为它的握持直径更贴合人手抓握的生理尺寸，作业时的操控精度更高，能完成角磨机无法伸入的狭窄位置加工。从结构布局来看，整机采用同轴直筒式排布，动力输出轴、驱动电机、握持段、供电尾线完全处于同一轴线上，这种布局的核心优势是作业时操作者可以直接沿轴线施加进给压力，不会出现偏载力矩，长时间握持作业的手腕疲劳度更低，相比带侧握把的角向打磨设备，直柄结构在对小孔内壁、窄槽侧壁进行修磨时，不会因为结构突出部干涉加工边界。整机的输出端采用标准弹性夹头结构，

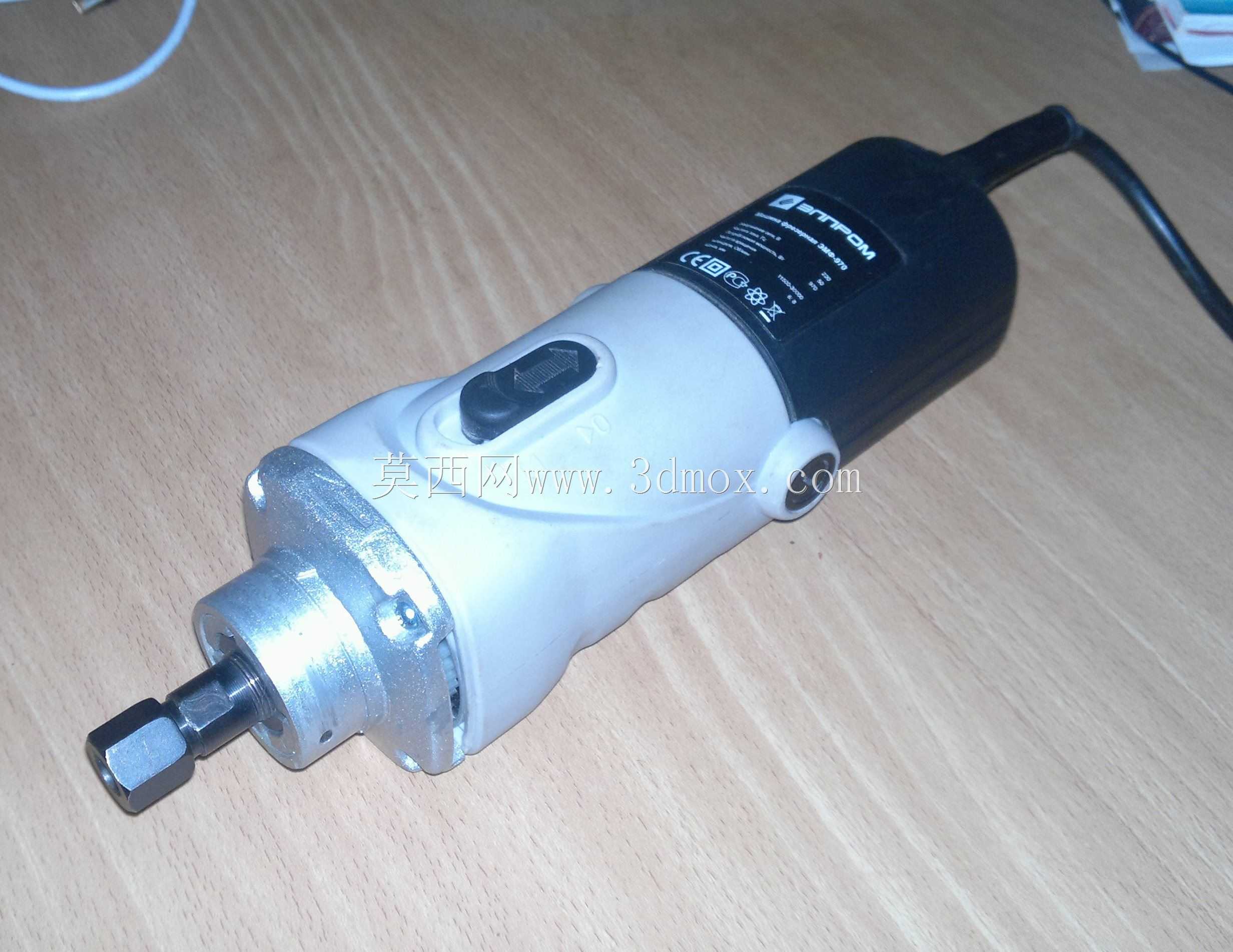

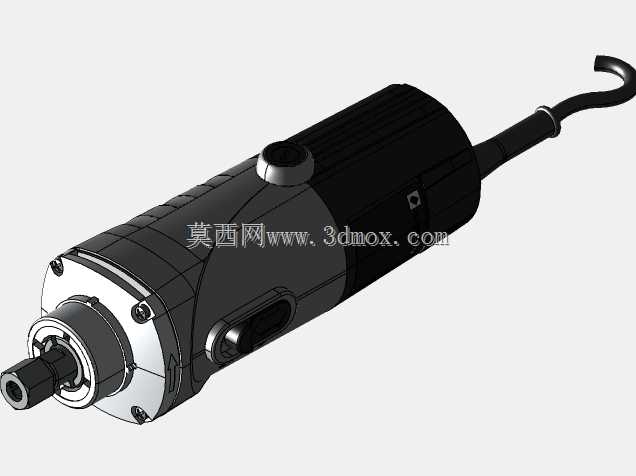

　　夹头锁紧螺母的外圆做了对称平面设计，适配通用扳手完成磨头、铣刀、抛光轮等作业附件的装夹，夹头的同轴度公差控制在0.02mm以内，高速运转时的跳动量极小，能避免磨头偏摆带来的加工面振纹，也能降低磨杆断裂的风险。机身中部的握持段做了分段式防滑设计，靠近输出端的位置设置了对称的辅助定位凸台，当需要双手握持施加较大磨削压力时，另一只手可以搭在凸台位置稳定机身，不会因为机身表面光滑出现打滑。机身侧面设置的翘板式开关刚好处于握持时拇指的操作范围内，作业过程中不需要挪动握持位置就能完成设备启停操作，开关的按压行程做了阻尼设计，避免作业过程中误触启停。尾部的供电线缆采用防弯折橡胶护套，护套根部做了加长的锥形过渡结构，配合尾部的悬挂挂钩，

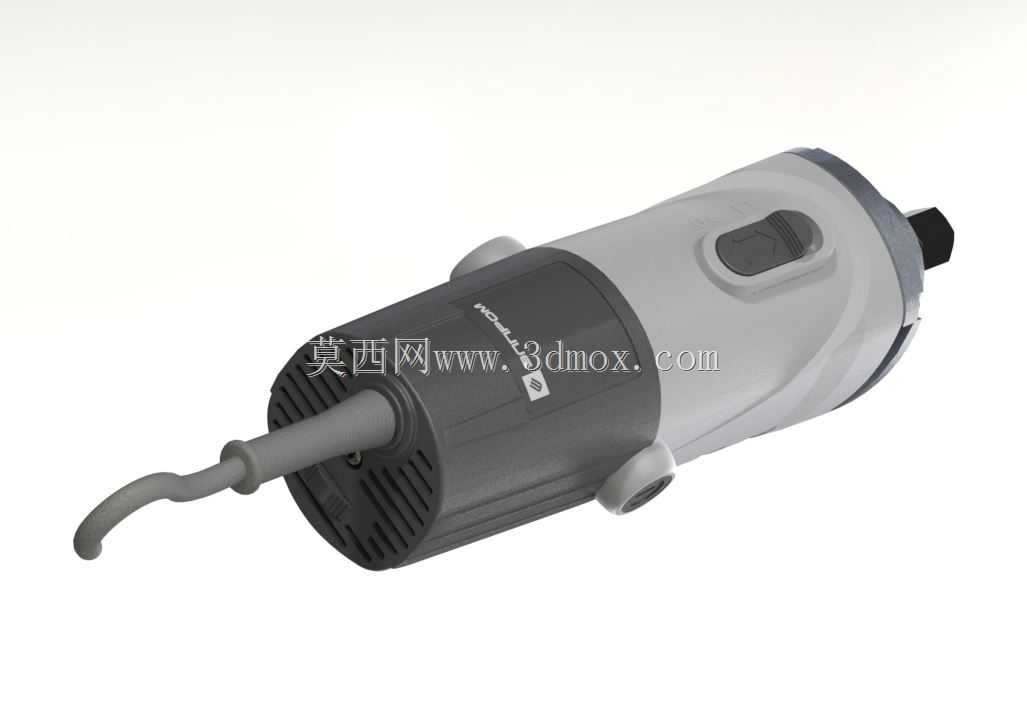

　　在工位闲置时可以直接挂在工位旁的挂架上，避免线缆反复弯折出现线芯断裂的问题，挂钩的弯折角度做了圆弧过渡，不会割伤线缆外层护套。从安装边界来看，整机最大外圆直径控制在55mm以内，不含夹头和尾线的主体长度约220mm，这种尺寸设计可以让设备伸入深度不超过200mm的型腔内完成修磨作业，不会因为机身过粗无法进入狭窄加工空间。机身的散热槽开设在电机段的外壳上，进风方向沿轴线从尾部流向输出端，打磨产生的金属碎屑不会因为散热气流直接吹向操作者面部，同时气流方向顺着磨头甩出碎屑的方向，能减少碎屑附着在机身表面的概率。外壳的拼接缝隙全部做了错位止口设计，打磨产生的细小金属粉尘不会从缝隙进入电机内部，能提升设备在金属打磨这类多粉尘场景下的使用寿命。

　　输出端的轴承座采用独立嵌装结构，和电机外壳通过止口定位连接，当输出轴承因为长期高速运转出现磨损时，可以单独拆卸轴承座更换轴承，不需要更换整个机身壳体，降低了后期维护的成本。夹头的输出端做了橡胶防尘圈，能阻挡打磨产生的粉尘进入夹头内部，避免夹头因为粉尘卡滞出现磨头装夹不到位的问题。这类直柄电磨在实际生产中，除了常规的金属打磨作业，更换不同的附件还能完成小型零件的抛光、钻孔、雕刻等作业，适配的作业场景覆盖了五金加工、模具制造、设备维修、珠宝加工等多个领域，结构设计上没有多余的装饰性结构，所有的外形设计都围绕作业实用性展开，握持段的粗细经过人体工学优化，单手握持时手指可以完全环握住机身，不会因为机身过粗导致握持不稳。开关的位置避开了握持时的手掌贴合区域，长时间握持不会因为手掌按压导致开关误动作。尾部的线缆护套长度超过30mm，能覆盖线缆弯折最频繁的位置，相比普通短护套的设计，线缆的弯折寿命能提升三倍以上。整机的重量分布做了平衡设计，重心落在握持段的中心位置，单手握持时不会出现头重脚轻或者尾部下坠的问题，长时间悬空作业的操控稳定性更好。
