机床主轴磨削动力头精密三维结构

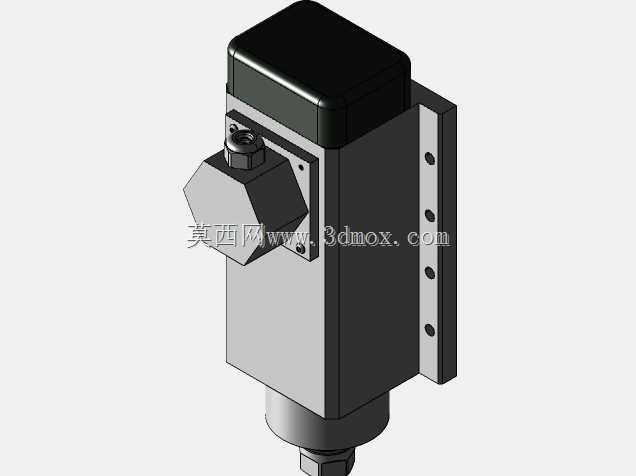

　　该三维结构呈现的是一款集成式机床磨削动力头，属于金属切削加工产线里承担高速旋转输出的核心执行部件，常见于平面磨床、外圆磨床、专用组合机床以及自动化磨削工位，也可作为改造老旧普通车床、加装铣磨复合工序的功能模块使用。从整机布局来看，动力头采用立式同轴排布逻辑，顶部为驱动电机段，中部是主轴支承与箱体基体，下端伸出刀具装夹轴端，侧面预留法兰安装面，整体没有冗余外伸结构，方便直接嵌入机床滑台、龙门横梁或者专用工装支架。

　　实际选型布置时，首先要确认侧面安装法兰的边界尺寸：法兰面上沿竖直方向分布多组沉头安装孔，孔位间距与配套滑台的T型槽或者转接板螺孔对应，安装面的平面度在建模时按0.02mm以内的配合要求预留，保证动力头固定后主轴轴线相对进给导轨的平行度可控。整机轴向总高度需要结合机床Z向行程核算，顶部电机外壳不能和机床防护罩、横梁限位块发生干涉，下端刀具伸出长度要匹配砂轮、磨杆的装夹范围，避免磨削行程终了时箱体下端面碰撞工件夹具。

　　结构功能上，中段箱体内部集成主轴支承组，一般采用成对角接触轴承背对背或面对面配置，用来承受磨削过程中的径向磨削力和少量轴向进给抗力；侧面的六角形接口为电气接线与冷却管路接驳位，动力头工作时高速运转产生的热量可通过外置冷却回路带走，减少主轴热伸长对加工尺寸精度的影响。顶部电机壳体做了圆角封边处理，既避免装配时锐边磕碰，也适配车间常用的钣金护罩包覆，防止磨削碎屑、切削液直接溅入电机接线区域。

　　建模过程中需要重点还原几处配合关系：一是安装法兰与箱体基体的定位止口，止口直径公差按H7/h6选取，保证动力头换装时重复定位精度；二是下端轴端的刀具装夹接口，通常设计为标准ER夹头座或者砂轮杆锥面配合，锥面接触面积不低于85%，避免高速旋转时刀具跳动；三是箱体上的多处装配通孔，建模时要区分穿螺栓的过孔与定位销孔，销孔位置需和配套滑台的销孔坐标联动，装配时先穿锥销定位再锁紧螺栓，消除安装间隙。

　　在自动化产线应用场景里，这类动力头常配合伺服进给轴完成工件端面、内孔、型面的精磨工序，相比分体式电机加皮带传动的结构，集成式动力头没有皮带张紧带来的侧向载荷，主轴运转振动更小，加工表面粗糙度更稳定。三维建模阶段还需提前校核运动包络：主轴带动砂轮旋转时，砂轮外圆的最大回转半径不能超出法兰安装面的侧边边界，防止进给时砂轮擦到安装支架；同时要预留砂轮修整器的安装空间，修整金刚石滚轮的进给路径不能和动力头壳体发生干涉。箱体侧面的多个螺纹孔用于安装行程挡块、冷却喷嘴支架或者振动传感器，方便后期运维时监测主轴运转状态，及时预判轴承磨损情况。
