膛线管炮内膛结构三维教学演示模型

　　在身管类装备的结构教学与原理演示场景中，内膛膛线的结构形态一直是学员理解弹丸旋转稳定原理的核心难点，传统平面剖视图难以完整展现膛线的螺旋走向、缠度变化与坡膛过渡结构，而这套三维结构模型恰好填补了实体教学教具与平面教材之间的认知空白，可直接用于机械类专业的装备结构课程、膛线加工工艺认知环节，帮助学习者快速建立内膛结构的三维空间认知。从实际功能层面看，该模型完整还原了膛线管炮身管内膛的核心结构特征，包括线膛段的螺旋膛线凸起、阴线与阳线的尺寸差、坡膛段的光滑过渡区域，以及炮口端面的结构轮廓，没有冗余的外部附属构件，所有结构特征都服务于内膛工作原理的展示需求。不同于实装身管的全尺寸设计，这套演示模型对内膛结构做了等比例缩放处理，

　　既保留了膛线缠角、膛线深度、阳线宽度这些关键结构参数的比例关系，也控制了整体外形尺寸，可直接放置于教学实验台的展示区域，不需要额外的大型安装支架，模型的外圆柱面做了光滑处理，仅在内膛区域保留完整的结构细节，避免外部无关特征干扰学习者对内膛结构的观察。在设计思路上，建模过程优先保证内膛螺旋特征的几何准确性，膛线的螺旋轨迹采用等缠度曲线生成，每一条膛线的起始位置、旋转角度、截面形态都保持一致，坡膛与线膛段的衔接位置做了相切过渡处理，没有出现几何尖角或者面重叠的建模错误，符合三维结构建模的工程规范。模型的内膛区域做了剖视展示处理，可直接从端面视角观察到膛线的分布形态、阳线与阴线的排布规律，不需要额外做剖切操作就能展现内部结构，

　　适配教学场景下的快速展示需求。从安装与使用边界来看，该模型属于静态演示构件，不需要考虑实装射击时的高温高压载荷、身管烧蚀、膛压承受等工况要求，结构设计上仅保留了身管的主体圆柱段，没有设置尾部炮闩连接、外部护套安装等接口，使用时可直接固定在通用展示台架上，或者配合三维投影设备做结构拆解演示，适配课堂教学、实训展示、结构原理科普等多个场景。在结构细节处理上，膛线的截面形态采用了符合实际加工特征的梯形轮廓，阳线的两侧做了微小的倒角处理，还原了实际膛线加工过程中刀具切削形成的工艺特征，没有出现理想化的尖锐棱角，让模型的结构展示更贴近真实身管的加工形态，帮助学习者在认知结构原理的同时，也能对膛线的加工工艺特征建立直观认知。

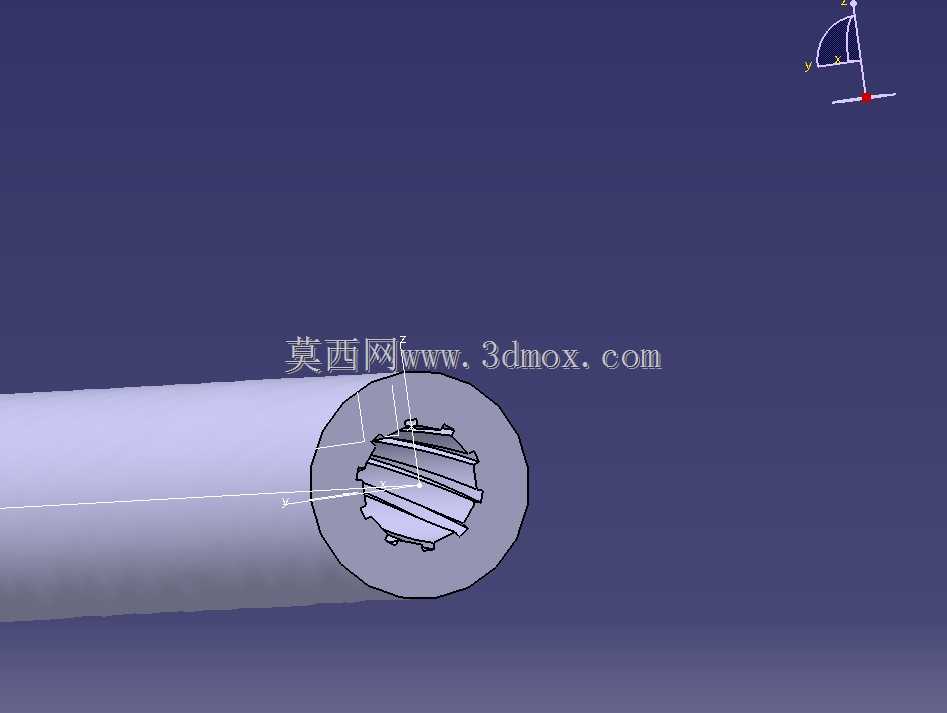

　　模型的炮口端面做了平整处理，与身管外圆柱面保持垂直，端面与内膛的交线清晰，可直观展示膛线在炮口位置的分布形态，方便学习者对比不同位置膛线的旋转角度差异，理解缠度对弹丸旋转速度的影响逻辑。不同于面向生产制造的工程化身管模型，这套演示模型省略了身管外部的散热槽、连接法兰、瞄准具安装座等外部结构，将所有建模重心放在内膛膛线的结构还原上，让学习者的注意力完全集中在核心的膛线结构上，避免无关结构对原理认知造成干扰。在建模的几何精度控制上，所有膛线特征的阵列角度保持均匀，相邻膛线之间的夹角误差控制在演示模型允许的范围内，螺旋轨迹的连续性良好，没有出现螺旋面断裂、扭曲的建模问题，可直接用于结构原理的演示，也可作为膛线加工编程的参考模型，帮助数控加工学习者理解螺旋槽加工的轨迹生成逻辑。
