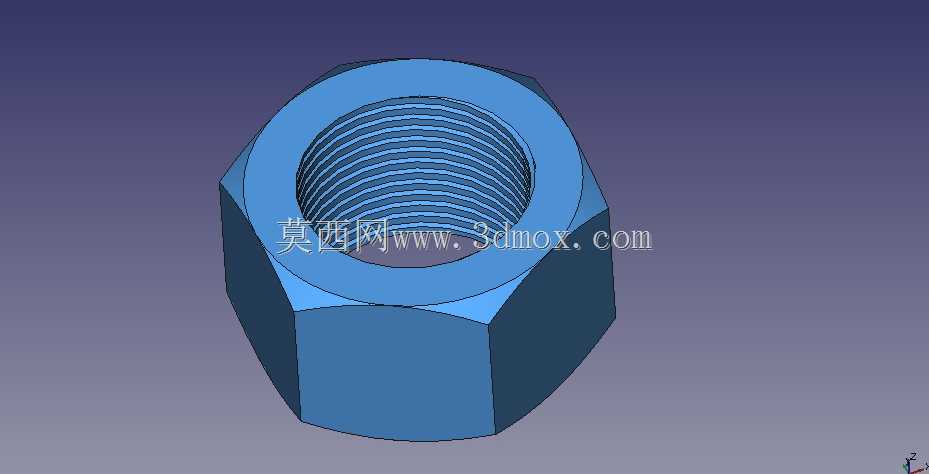

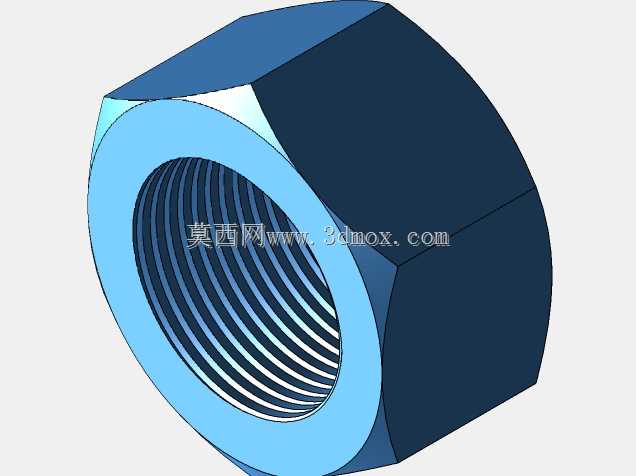

六角内螺纹拓扑优化连接螺母结构

　　在各类机械装配、工装夹具搭建、小型设备组装场景中，六角螺母是应用频次最高的螺纹紧固件之一，承担着螺纹副锁紧、部件连接定位、载荷传递的核心作用，其结构合理性直接影响整套连接结构的抗松脱性能、承载能力与装配效率。这款拓扑优化结构的六角螺母，打破了常规标准螺母等壁厚、固定外形的设计思路，在保留六角外形适配常规扳手拧紧作业的基础上，对内螺纹周边的材料分布做了拓扑优化调整，在保证螺纹啮合强度的前提下，去除了非承载区域的冗余材料，既降低了零件自身重量，也让应力传递路径更贴合实际受载工况，减少了应力集中带来的螺纹滑牙、螺母开裂风险。从实际装配边界来看，这款螺母的外六角对边尺寸适配常规同规格标准螺母的扳手空间，不需要为其定制专用拧紧工具，

　　现场装配时可直接替换同规格标准六角螺母使用，不需要调整配套螺栓的长度、被连接件的安装孔位尺寸，适配性较强。内螺纹部分采用标准公制螺纹牙型设计，螺纹牙的啮合长度满足常规静载连接的强度要求，牙型表面的过渡圆角做了优化处理，在螺栓拧紧过程中可以减少牙底的应力集中，提升反复拆装后的螺纹耐用度，适合用于教学演示、非重载的设备装配、工装调试等场景。从设计逻辑上看，这款螺母的建模过程没有直接调用标准件库的现成模型，而是从螺纹的基础成型逻辑出发，先通过螺旋扫描生成内螺纹的基础牙型，再对六角外形的实体部分做拓扑优化计算，根据螺纹啮合时的应力分布云图，削去低应力区的多余材料，让螺母的外形在保留六角装夹面的前提下，呈现出更贴合载荷路径的流畅过渡形态，

　　既可以作为FreeCAD等开源三维软件的建模练习案例，帮助初学者理解螺纹扫描、拓扑优化、实体减材等基础建模操作，也可以用于3D打印制作教学演示件，让机械入门学习者直观理解紧固件的受力逻辑与结构优化思路。在实际应用场景中，这类非标准拓扑结构螺母不适合用于重载冲击、高温高压的极端工况，但在教学实训、创客项目、小型非标设备的轻载连接场景中，既可以满足基础的连接锁紧需求，也能通过差异化的结构形态，展示机械结构设计中“强度优先、材尽其用”的设计思路，帮助初学者跳出标准件调用的固化思维，理解从受力分析到结构建模再到装配验证的完整设计流程。螺母的上下端面做了平行度公差控制，装配时可以和被连接件表面、垫片表面充分贴合，

　　避免拧紧时出现偏载导致的螺纹副受力不均问题，内螺纹的入口处做了倒角导向处理，螺栓拧入时可以自动对中，减少螺纹错牙的概率，提升装配效率。整体结构没有复杂的异形曲面，除了3D打印制作演示件外，也可以通过数控铣削的方式小批量加工，用于对重量有一定要求的轻载连接场景，在保证连接强度的前提下，相比同规格标准螺母降低一定的自重，适配轻量化装配的需求。
