CATIA螺旋命令生成教学用外螺纹轴结构

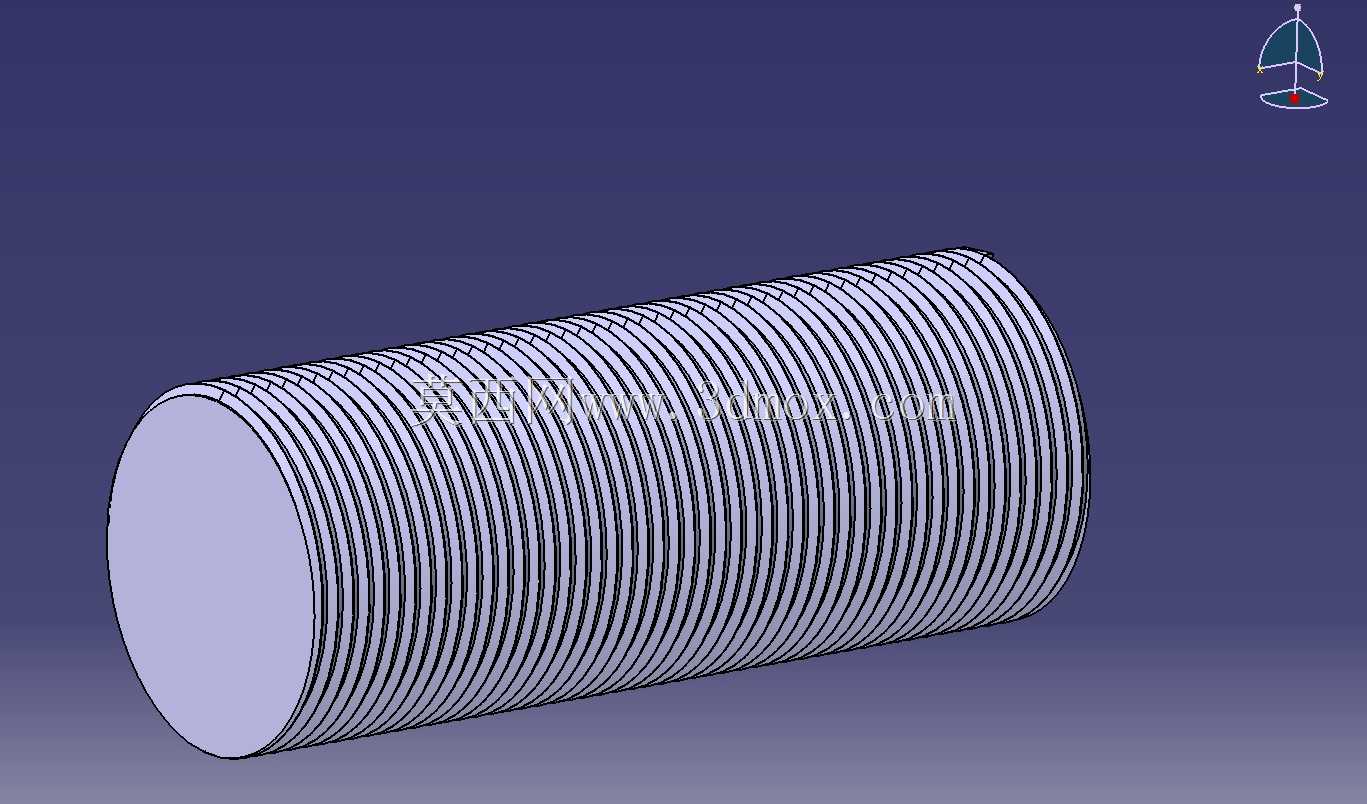

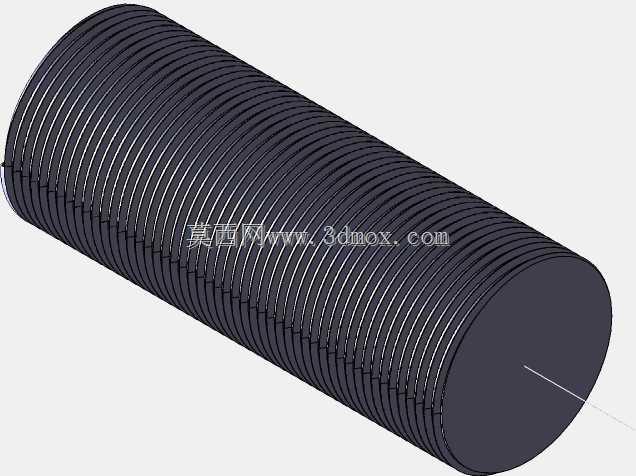

　　做机械结构设计的从业者大多清楚，螺纹连接是整机组装、零部件定位里最常用的可拆卸连接形式，小到消费电子的外壳固定，大到重型装备的机架拼接，都离不开各类螺纹结构的应用，而外螺纹轴作为螺纹连接件里的基础承载件，其建模逻辑的掌握是三维结构设计入门阶段必须吃透的内容。很多刚接触三维建模的新人，最容易在螺纹结构建模上走弯路，要么直接调用软件自带的装饰螺纹线只做外观示意，到后续做干涉检查、运动仿真的时候才发现实体特征缺失，要么直接用切除命令硬扫螺纹牙型，忽略了螺纹的升角、牙距匹配关系，做出来的模型和实际加工出来的零件啮合不上，装配的时候出现干涉或者滑牙的问题。这个螺纹轴的建模逻辑，是直接以圆柱体作为基体，通过螺旋线作为路径引导，

　　匹配标准三角螺纹的牙型轮廓做扫掠切除，完整还原了外螺纹的实体结构，没有用简化的装饰特征替代，不管是用来做螺纹啮合的运动仿真，还是做结构受力的有限元分析，都能提供完整的几何特征支撑。从实际应用场景来看，这类光轴外带全段外螺纹的结构，常被用作调节螺杆、传动丝杆的基础坯件，在工装夹具的张紧结构、输送设备的间距调节机构、小型升降装置的传动结构里都能见到，和六角螺母、法兰螺母配合使用的时候，全段螺纹的设计可以让螺母在轴的整个长度范围内任意位置锁定，满足不同安装间距的调节需求，相比只在轴端做局部螺纹的结构，调节行程要大很多，适配的安装场景也更灵活。建模过程中需要注意几个核心的设计边界，首先是螺纹大径和基体圆柱的尺寸匹配，

　　普通粗牙三角螺纹的大径要和轴的公称直径保持一致，牙型角控制在60度，牙距要和对应公称直径的标准牙距匹配，不能随意设定参数，否则后续出工程图的时候标注的螺纹规格和实际模型尺寸对不上，车间加工的时候就会出现零件报废的问题。其次是螺旋线的起始端和终止端要做收尾处理，实际机加工出来的螺纹，在轴的两端都会有不完整的螺纹收尾段，建模的时候如果直接把螺纹切到轴的端面，不仅和实际加工特征不符，在做装配的时候还容易在端面位置出现应力集中的锐角，后续做网格划分的时候也容易出现畸形网格影响仿真精度。另外这个模型作为教学演示用的范例，特意保留了螺旋命令生成的全参数化特征，所有的螺纹参数、轴的长度直径都可以通过参数表直接修改，新人学习的时候可以直接调整牙距、

　　公称直径、螺纹长度这些参数，快速生成不同规格的外螺纹轴，不用每次都重新绘制螺旋路径和牙型轮廓，能大幅提升建模练习的效率。从安装适配的角度来说，这类全螺纹轴的安装没有复杂的定位台阶，两端可以根据实际需求加工倒角，方便螺母旋入的时候对中，安装的时候只需要在两端预留出螺母的锁紧空间即可，不需要额外加工键槽或者定位面，结构简单加工成本低，在非高精度传动的场景下，完全可以替代定制的传动丝杆，大幅降低设备的制造成本。很多新人在练习螺纹建模的时候，容易忽略螺纹的旋向问题，默认生成的都是右旋螺纹，而实际应用里有些特殊场景会用到左旋螺纹，比如旋转件上的防松螺纹结构，这时候只需要调整螺旋线的旋向参数就能快速切换，这个建模逻辑同样适用，不需要重新搭建特征树。另外在做装配体设计的时候，完整的实体螺纹模型可以用来检查螺纹啮合的干涉情况，很多时候设计的时候只画了光轴加装饰螺纹线，装配的时候以为螺母能顺利旋入，实际加工出来才发现螺纹大径做小了或者牙距不对，导致零件无法装配，用完整的实体螺纹模型做装配检查，就能提前发现这类尺寸匹配问题，减少后续的改图次数。
