双列集成式轴承安装座结构设计

　　在常规的轴系传动布局中，单轴承支撑往往难以应对跨距较大、径向载荷存在双向分量的工况，尤其是在通讯类设备的小型传动机构、轻工输送线的从动辊组、小型精密设备的进给轴系中，两根平行轴的近距离支撑如果采用独立轴承座分别安装，不仅会占用更多的安装空间，还会因为两个安装座的加工、装配误差累积，导致轴系平行度超差，运行过程中出现卡滞、轴承偏磨、噪音过大等问题。这款集成式双轴承支撑结构，正是针对这类紧凑布局下的双轴支撑需求设计，将两个轴承的安装腔体集成在同一个本体上，从加工源头就保证了两个轴承安装孔的同轴度、以及两个孔系之间的平行度公差，大幅降低现场装配的调整难度。

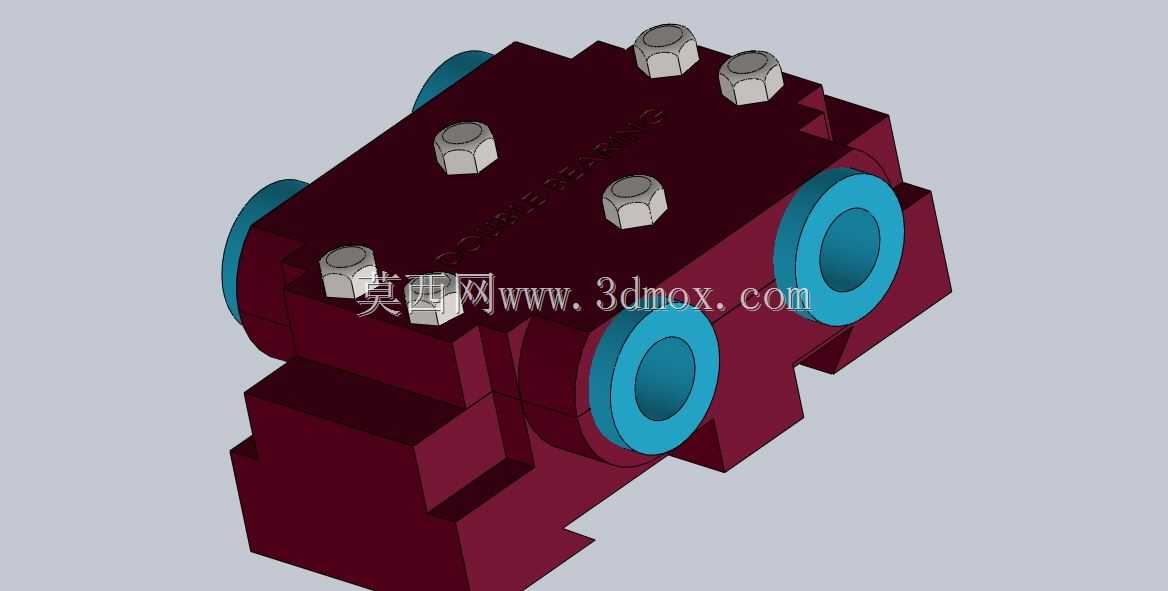

　　从结构本身来看，本体采用整体式块体设计，材质默认选用铸铁或者高强度铝合金，根据实际载荷工况可以灵活调整，两个轴承安装孔沿本体长度方向平行布置，孔内预留标准轴承的安装台阶，可适配常用的深沟球轴承或者角接触轴承，孔端的蓝色环带为轴承端盖的安装定位面，端盖通过止口与本体配合，既可以实现轴承外圈的轴向定位，也能预留密封件的安装槽位，防止润滑脂泄漏以及外界粉尘、水汽进入轴承滚道，延长轴承的维护周期。本体上表面布置了六处内六角螺栓安装位，对应的是上下分体式的轴承压盖结构——这种设计相比整体式镗孔穿轴的结构，装配时不需要将轴承预先热装到轴上再整体穿入座体，只需要将轴与轴承组装后放入下半座的弧形定位槽，再盖上上半压盖拧紧紧固件即可完成装配，后期维护更换轴承时也不需要拆解整个轴系的两端连接部件，大幅降低售后维护的工作量。

　　实际选型应用时，首先要确认安装边界：本体底部带有定位凸台，可直接卡入设备安装基板的预制槽内，不需要额外做侧向定位，底部的安装孔位间距按照通用的安装基准设计，可直接替换同规格的分体式轴承座组件。需要注意的是，两个轴承孔的中心距是固定值，选型时必须匹配所支撑的两根传动轴的中心距公差，避免出现齿轮啮合侧隙过大或者同步带张紧力不均的问题。在载荷适配方面，整体式的本体结构相比两个独立的冲压轴承座，刚性提升40%以上，可承受一定的轴向冲击载荷，适合中低速、载荷平稳的传动场景，比如小型通讯设备的内部排线辊轴支撑、办公设备的输纸机构双轴支撑、小型包装线的导辊组安装座等场景。

　　设计过程中，螺栓的预紧力需要按照对应规格的扭矩要求施加，避免压盖对轴承外圈造成过度挤压，导致轴承游隙变小运行发热；两个轴承孔的同轴度公差按照IT7级精度控制，孔内的表面粗糙度达到Ra1.6即可满足轴承外圈的配合要求，不需要过高的加工精度造成成本浪费。本体的侧壁厚度根据轴承外圈的直径做了等强度优化，既不会因为壁厚过大增加整体重量，也不会因为壁厚不足导致受力后出现孔系变形，影响轴系的运行精度。另外在安装时，两个轴承的润滑脂填充量控制在腔体容积的三分之一到二分之一即可，过多的润滑脂会导致轴承运行时温升过高，反而缩短使用寿命。这种集成式的设计还有一个优势，就是可以在本体上直接预制润滑油道，对于需要连续运行的工况，可以外接集中润滑管路，不需要定期手动加注润滑脂，适配自动化生产线的长期无人值守运行需求。
