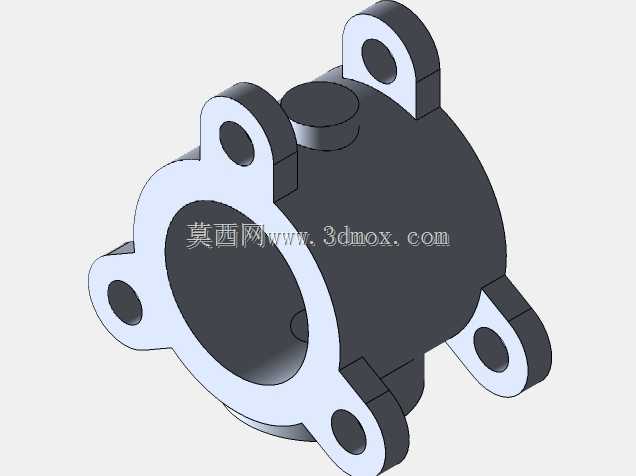

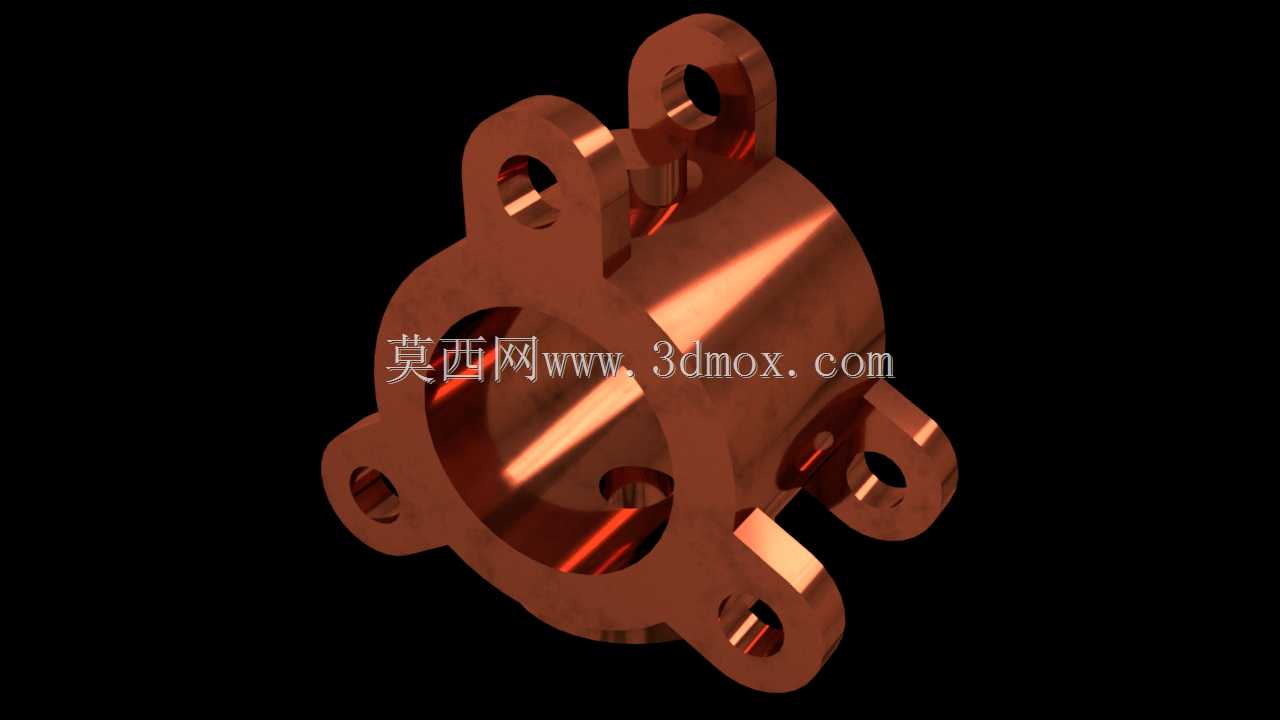

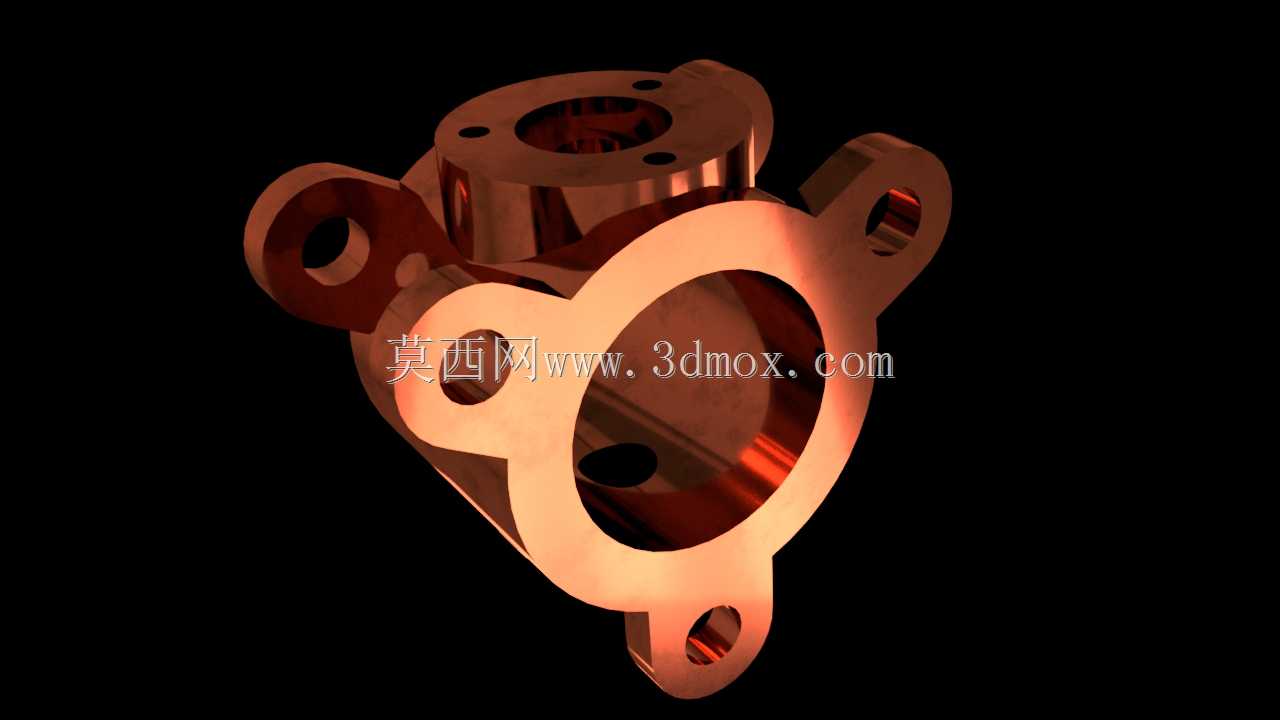

黄油飞阀阀体结构三维设计模型

　　在润滑系统的管路控制环节中，黄油飞阀阀体作为核心承载构件，直接决定了润滑脂输送通路的通断可靠性、承压稳定性以及长期使用的密封耐久度，这类阀体常应用在集中润滑系统、工程机械润滑管路、机床润滑回路以及重型设备的定点注脂通路中，承担着润滑介质导流、阀件安装承载、管路对接定位的多重作用。从实际工况出发，这类阀体的使用场景多伴随持续的介质压力波动、设备运行带来的低频振动，以及润滑脂本身带有的粘稠附着特性，因此在结构设计阶段，首先要考量的就是流道的顺滑性，避免出现直角转折或者局部凹陷造成润滑脂残留堆积，长期使用后堵塞通路影响注脂效率。该阀体整体采用一体化铸造成型后精加工的工艺路线设计，主体为中空筒状的主流道结构，

　　沿筒身周向均匀分布带安装孔的连接耳座，这些耳座并非简单的凸台结构，每个耳座的安装孔都做了同轴度公差约束，孔位端面预留了精加工余量，用来保证和对接法兰、管路接头装配时的端面贴合度，避免安装后出现密封面错位导致的润滑脂渗漏问题。在设计思路上，没有采用常规阀体的对称式双法兰结构，而是根据黄油飞阀的实际安装空间，将连接耳座沿周向错位布置，既能够减少阀体整体的占用空间，适配设备内部狭窄的管路排布区域，又能通过多耳座的螺栓锁紧结构，分散介质压力带来的结构应力，避免长期承压后出现连接部位变形。主流道的内壁粗糙度要求控制在Ra1.6以内，减少粘稠润滑脂流动时的沿程阻力，同时在流道的两端接口位置，设计了适配标准管螺纹的密封台阶，

　　安装时可以配合密封垫或者生料带实现可靠密封，不需要额外加工密封槽就能满足低压润滑管路的密封要求。从安装边界来看，阀体的最大外轮廓尺寸要适配周边管路的最小转弯半径，耳座的安装孔中心距严格匹配对应规格管路接头的安装尺寸，保证在设备维护更换时，可以直接替换同规格的原有阀体，不需要重新调整周边管路的排布位置。在结构强度校核阶段，针对阀体的壁厚做了针对性优化，在主流道和耳座的连接位置做了圆弧过渡处理，避免应力集中造成的结构开裂，同时根据润滑系统的常规工作压力，将阀体的承压安全系数设定为2.5倍，完全覆盖系统可能出现的压力冲击峰值。另外，考虑到润滑脂在低温环境下会出现粘度升高的情况，阀体的流道直径做了适度放大，

　　保证低温工况下润滑脂依然可以顺利通过，不会出现通路截流的问题。每个连接耳座的厚度都经过受力验算，在螺栓按照规定扭矩锁紧时，耳座不会出现压溃或者变形，同时耳座的背面做了减重凹槽设计，在不影响结构强度的前提下，尽可能降低阀体的整体重量，减少对管路的额外载荷。在实际装配场景中，这类阀体不需要复杂的专用工装，使用常规的扳手工具就可以完成和管路、阀芯组件的对接，安装时只需要保证各连接螺栓的扭矩均匀，就能让各个密封面的受力一致，避免出现偏载渗漏。从长期使用的角度出发，阀体的外表面没有多余的凸起或者死角，方便设备日常维护时擦拭清理表面附着的油污、灰尘，不会出现积污难以清理的问题。和常规的流体阀门阀体不同，黄油飞阀阀体不需要应对高速流体的冲蚀，因此内壁没有做额外的硬化处理，只需要保证流道顺滑无毛刺，就可以满足长达数年的使用需求，同时一体化的结构设计减少了拼接缝隙，从根源上避免了介质从拼接位置渗漏的可能。在三维建模过程中，所有的安装孔位、配合尺寸都严格遵循对应的行业安装规范，模型的各个特征参数都可以直接导出用于工程图绘制，不需要二次调整尺寸，能够直接对接后续的铸造模具设计、机加工工艺编制环节，结构设计阶段就提前考虑了铸造拔模斜度、机加工退刀空间等工艺性问题，避免后续生产阶段出现结构无法加工的问题，有效缩短从设计到成品落地的周期。
