精密阶梯式研磨轴结构设计方案

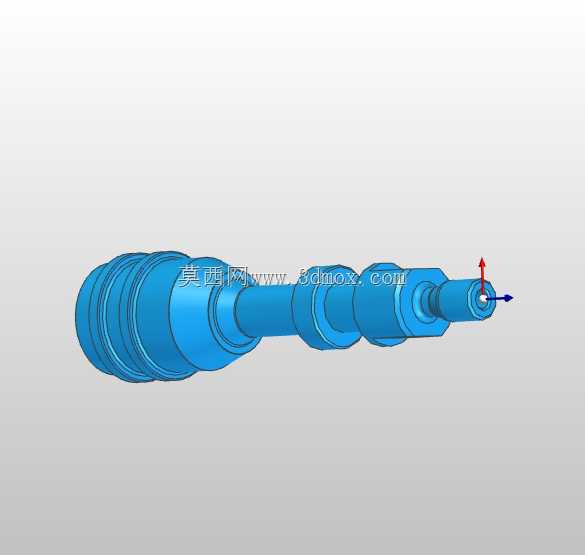

　　在精密磨削加工场景中，研磨轴作为核心执行部件，直接决定了工件最终的加工精度与表面质量，这类轴件常应用于内圆磨床、外圆磨床的主轴单元，也可作为精密研磨工装的配套传动轴，承担扭矩传递、研磨头装夹定位、旋转精度保持的核心作用。从结构设计来看，该轴采用多阶梯变径结构，不同轴段分别承担不同功能：最右端的细轴段设置有定位轴肩与装夹孔位，用于固定研磨耗材，比如研磨油石、抛光磨头，轴端的定位结构可保证磨具装夹后同轴度控制在0.005mm以内，避免高速旋转时出现径向跳动影响加工精度。相邻的轴段为轴承安装位，设计有标准的轴承配合公差带，采用基孔制过渡配合，可适配深沟球轴承或者角接触轴承的安装需求，轴肩高度严格按照轴承安装规范设计，

　　既保证轴承内圈的轴向定位可靠，又不会过高导致轴承拆卸困难。中间的大直径轴段为扭矩传递段，轴身表面做了粗糙度优化处理，可通过平键或者锁紧套与传动轮连接，大直径设计提升了轴的整体刚性，在承受磨削径向抗力时，轴的挠度变形量可控制在微米级，避免加工过程中出现让刀现象。左侧的多段阶梯结构为密封与锁紧位，分别用于安装骨架油封、锁紧螺母、止动垫圈，可有效阻挡磨削过程中的磨屑、切削液进入轴承腔，延长轴承的使用寿命，同时锁紧结构可对轴承施加合适的预紧力，消除轴承游隙，提升轴系的旋转刚度。从安装边界来看，该轴的各轴段同轴度、圆柱度均按照精密级轴类零件要求设计，安装时需保证两端轴承位的同轴度误差不超过0.003mm，轴向定位尺寸链经过严格计算，

　　装配后轴的轴向窜动量可控制在0.002mm以内，满足精密研磨加工的精度要求。在实际使用场景中，这类研磨轴可适配小型精密研磨设备，用于小型五金零件、通讯类精密结构件的内孔、外圆精密研磨加工，也可作为自动化研磨工装的定制传动轴，搭配不同规格的磨头完成不同材质工件的光整加工。设计过程中充分考虑了轴的动平衡性能，各阶梯段的直径过渡处均采用圆角过渡，避免应力集中，同时轴的质量分布经过优化，在最高3000转/分钟的工作转速下不会产生明显的振动，保证加工过程的稳定性。轴的材质选型可搭配合金结构钢经调质、表面淬火处理，表面硬度可达HRC55-60，具备良好的耐磨性与抗疲劳强度，可承受长期往复磨削载荷的作用，延长零件的更换周期。不同轴段的表面粗糙度要求根据功能区分，轴承安装位、磨头装夹位的粗糙度达到Ra0.8，密封位粗糙度达到Ra1.6，非配合面粗糙度达到Ra3.2，在保证使用性能的前提下平衡加工成本。
