角式法兰连接进料止回阀结构设计

　　在流体输送管路系统中，止回阀属于核心的方向控制类部件，这款角式结构的进料止回阀，主要适配需要垂直进料、侧向出料的管路布局场景，常见于化工物料输送、给排水管路、小型液压供油回路、粉体气力输送管线的进料端位置，用来避免管路内的介质反向倒流，保护上游的泵类、计量设备、反应容器不会因为介质回流出现压力冲击、物料倒灌、设备反转等故障。从结构设计逻辑来看，这款阀采用直角三通式的阀体布局，上下两端为同轴的法兰接口，侧向伸出的接口为介质流出端，这种布局可以直接安装在垂直管段的转角位置，不需要额外加装弯头来改变管路走向，能有效减少管路的连接节点，降低管路泄漏的风险，同时节省管路安装的空间占用，尤其适合设备内部管路排布紧凑、安装空间受限的工况。

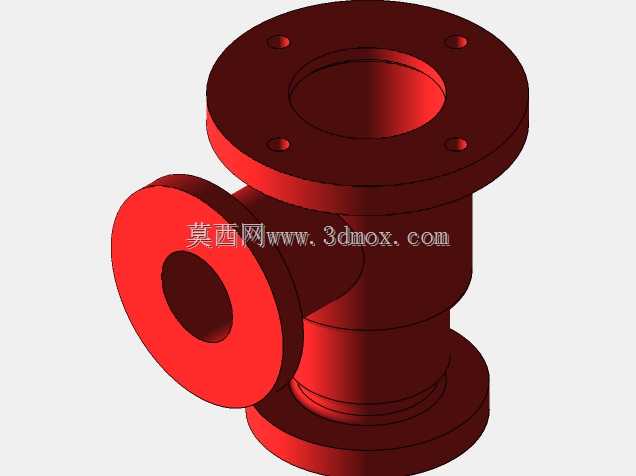

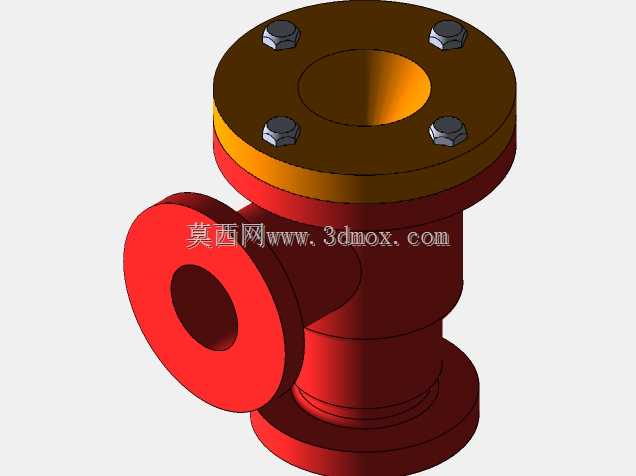

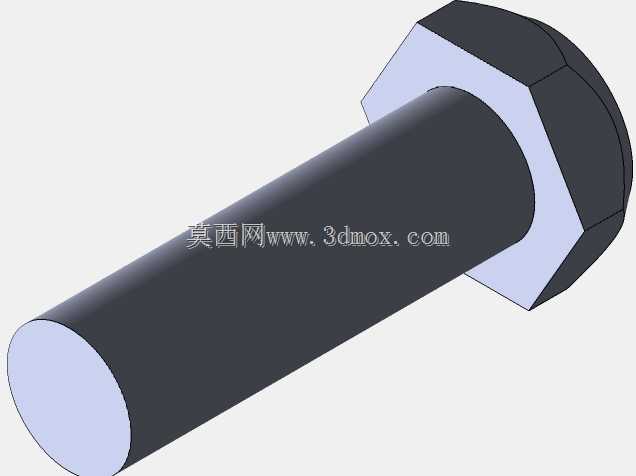

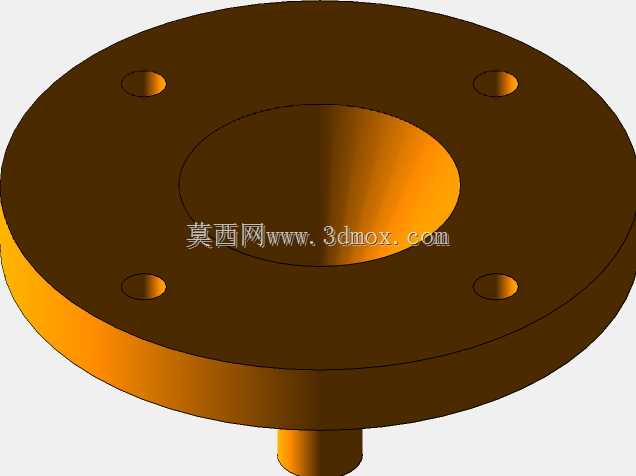

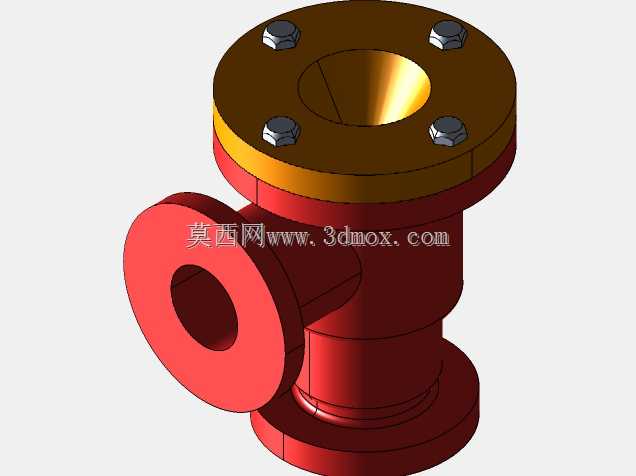

　　阀体的上端法兰采用四个均布的螺栓进行阀盖压紧密封，螺栓沿法兰圆周均匀排布，保证阀盖和阀体之间的密封面受力均匀，不会出现局部压紧力不足导致的介质渗漏问题，阀盖和阀体之间预留了密封件安装槽位，可以根据输送介质的特性选配橡胶垫片、金属缠绕垫片或者聚四氟乙烯密封垫，适配不同温度、不同腐蚀特性的介质输送需求。从安装边界来看，上下法兰的密封面尺寸、螺栓孔中心距都遵循通用管路法兰的匹配规范，侧向接口的法兰尺寸和同通径的管路法兰完全适配，安装时不需要对管路法兰进行二次加工，直接配对螺栓即可完成装配；阀体的流道内部做了圆弧过渡处理，没有直角突变的结构，能减少介质在阀内流动的阻力损失，降低介质流经阀体时的湍流和噪音，同时避免粉体类介质在阀体内出现积料、

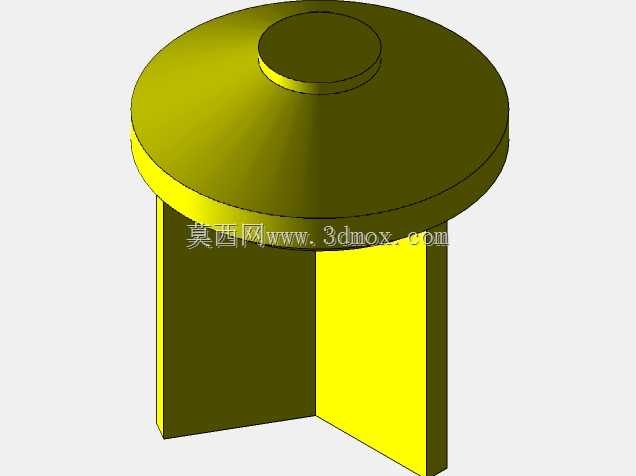

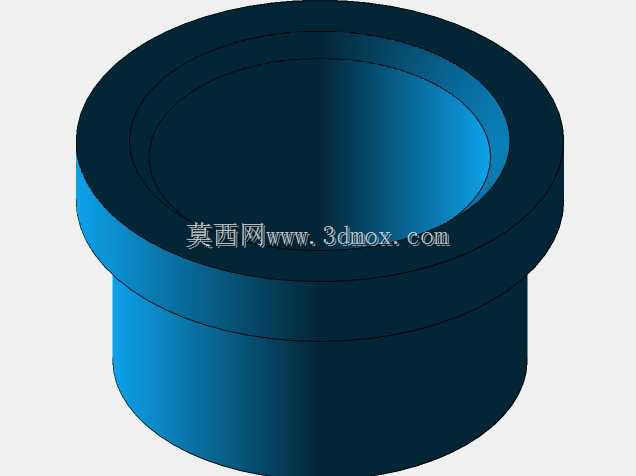

　　卡堵的问题。这款止回阀的内部启闭件采用升降式结构，介质从下端法兰接口进入阀腔时，依靠介质自身的压力顶开启闭件，介质顺着流道从侧向接口流出；当上游介质压力下降或者出现反向压力时，启闭件会在自身重力和反向介质压力的作用下回落，密封住阀座的通流口，彻底阻断介质的反向流动，这种结构的止回阀密封性能可靠，启闭动作行程短，响应速度快，适合中低压工况下的介质单向控制。在建模过程中，所有的法兰连接尺寸、螺栓规格、阀体壁厚都参照通用阀门设计规范进行参数化绘制，阀体的壁厚根据公称压力等级做了对应的强度冗余设计，保证在额定工作压力下阀体不会出现变形、开裂的问题；侧向接口和主体阀体的连接位置做了圆弧加强过渡，避免应力集中导致的结构失效，

　　即使在管路存在轻微振动的工况下，也能保证连接位置的结构强度。这款阀的维护也十分便捷，需要检修内部密封件或者启闭件的时候，只需要拆卸上端法兰的四个螺栓，就可以直接取出阀内部的启闭组件和密封件，不需要把整个阀体从管路上拆卸下来，能大幅降低现场维护的工作量，缩短设备停机维护的时间。在实际选型应用中，这款阀可以根据输送介质的不同，更换不同材质的启闭件和密封件，比如输送清水类介质可以选用丁腈橡胶密封，输送腐蚀性化工介质可以选用氟橡胶或者聚四氟乙烯密封，输送高温介质可以选用金属硬密封结构，适配不同行业的流体输送需求。
