符合IEC60715标准TH35-7.5顶帽式电气安装导轨

　　在低压配电柜体、工业控制箱、楼宇电气竖井这类场景里，这类顶帽结构的安装导轨几乎是所有模块化电气元件的承载基础，小到接线端子、小型继电器，大到微型断路器、开关电源模块，都依赖这类导轨完成快速卡装固定，省去了每个元件单独打孔锁附的繁琐工序，也让后期柜内元件的更换、线路调整的效率提升数倍。做这类导轨的三维建模时，首先要卡准的是卡装配合的核心尺寸，也就是顶帽部位的截面轮廓，35mm的宽度、7.5mm的高度是和绝大多数标准电气元件卡扣匹配的基准，建模时不能随意改动这个截面的公差带，否则会出现元件卡装过松容易滑脱，或是过紧无法顺利推入安装的问题，尤其是顶帽两侧的卡接斜边角度，要和常用元件的卡扣回弹量匹配，保证安装时能靠卡扣的弹性变形顺利卡入，

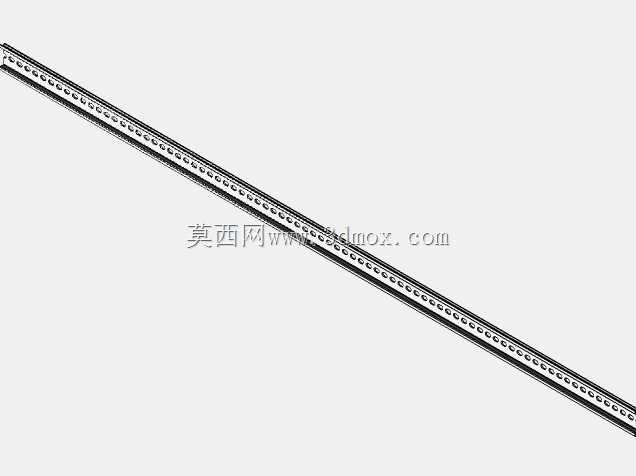

　　卡入后又能有足够的抱紧力不会在设备振动工况下移位。这次建模的导轨单段长度取1000mm，是行业内常规的成品供货长度，实际项目应用时可以根据柜内安装梁的间距、元件排布的总宽度随意裁切，导轨本体上均匀排布的5.5mm×8.0mm长圆孔，是用于导轨自身和柜体安装梁固定的安装孔，长圆孔的设计是为了抵消柜体安装梁的孔位加工误差，安装时可以微调导轨的前后左右位置，保证整根导轨的直线度，不会因为孔位偏差强行锁附导致导轨扭曲变形，进而影响后续元件的卡装顺畅度。建模过程中，导轨的截面是沿长度方向等截面拉伸的结构，但要注意导轨两端的裁切端面处理，实际生产中这类导轨多是镀锌钢板辊压成型，端面不会有额外的倒角，但三维建模时可以适当做微小的圆角处理，避免后续导入装配体时出现尖锐边的干涉报错，也能更贴近实际成品的边缘状态。很多刚接触电气结构设计的工程师容易忽略导轨的安装边界问题，比如导轨安装时距离柜体内侧的走线槽、柜门板的安全距离，要预留出元件卡装时的操作空间，一般导轨顶面距离柜门板的净空不能小于所安装元件的最大突出高度，否则关门时会挤压元件和导线；另外导轨两端要预留10-15mm的余量，一是方便最端部的元件安装拆卸时的卡扣操作空间，二是可以加装导轨端挡，防止元件在长期振动工况下沿导轨长度方向窜动脱出。从材质特性来看，这类导轨常规采用镀锌冷轧钢板制作，有足够的结构强度，单根1米长度的导轨在两端固定的情况下，满载安装常规端子和小型断路器时，中间的下挠量不会超过2mm，

　　完全满足柜内安装的刚度要求，部分腐蚀工况的场景会采用不锈钢材质的同规格导轨，截面尺寸完全一致，可以直接替换使用，建模时不需要改动截面参数，只需要调整材质对应的外观属性即可。在三维装配设计中，调用这类导轨模型时，要先根据柜内元件的排布总宽度确定导轨的裁切长度，再根据安装梁的位置确定导轨上固定螺丝的排布位置，一般固定螺丝的间距不超过300mm，过长的间距会导致导轨中间部位下挠，影响元件安装的平整度；另外导轨上的长圆孔排布是沿长度方向等距的，建模时要保证孔位的间距一致性，方便实际安装时和安装梁上的预冲孔对位。很多人做这类导轨模型时会把截面做的过于简化，忽略顶帽底部和安装面贴合的平面度，实际应用中导轨的底面是完全贴附在柜体安装梁表面的，

　　如果建模时底面做的有弧度或是凹凸，会导致装配时出现虚假贴合，后续做干涉检查、布线模拟时会出现尺寸偏差。这类导轨之所以能成为电气安装领域的通用标准件，核心就是统一的截面尺寸让不同厂商生产的电气元件都能实现通用互换，不管是进口品牌的断路器还是国产的接线端子，只要是符合DIN标准安装卡扣的元件，都能在这根导轨上完成快速装配，大幅降低了电气柜的装配工时，也让柜内的元件排布更加整齐规范，方便后期的运维检修。建模时还要注意导轨的壁厚，常规TH35-7.5导轨的壁厚在1mm左右，这个厚度既能保证辊压成型后的结构刚度，又能让元件卡扣有合适的卡入回弹量，壁厚过厚会导致元件卡扣无法顺利卡入，壁厚过薄则容易出现导轨变形，卡装后元件松动的问题。
