带保持架精密滚柱轴承结构设计

　　在各类旋转传动设备的结构设计中，滚柱轴承是承担径向载荷、降低运动副摩擦损耗的核心基础部件，从重型矿山设备的辊道传动、机床主轴的高精度回转支撑，到风电齿轮箱的行星轮系、工业电机的转子支撑，几乎所有存在连续旋转运动的机械结构中，都能看到这类线接触滚动轴承的应用。和同尺寸规格的球轴承相比，滚柱轴承依靠圆柱滚动体与滚道的线接触形式，能承受更大的径向冲击载荷，适合中低速重载的传动工况，在设计这类轴承的三维结构时，首先要明确的是安装边界的尺寸约束：轴承的外径需要和设备轴承座的安装孔形成过渡配合，内径则与旋转轴的轴颈采用基孔制配合，配合公差的选取需要结合实际工况的载荷冲击大小调整，重载冲击场景下可适当增加过盈量，避免运行过程中出现内圈跑圈、外圈打滑的问题。

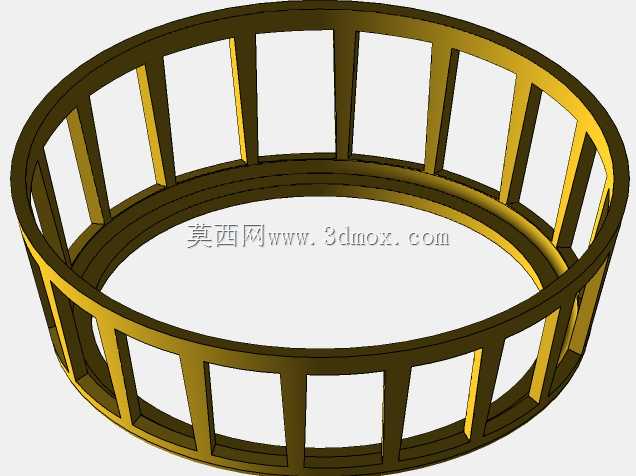

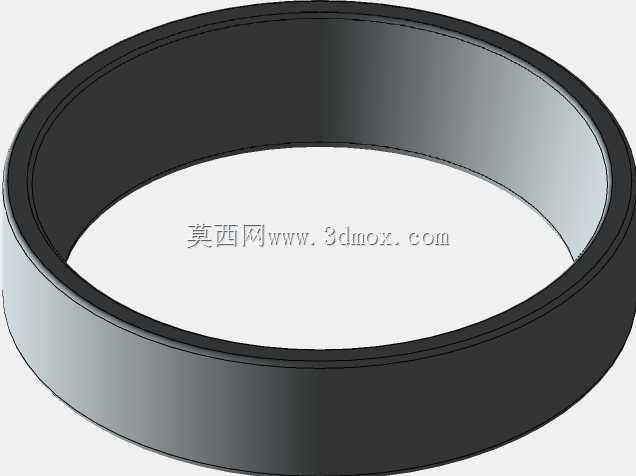

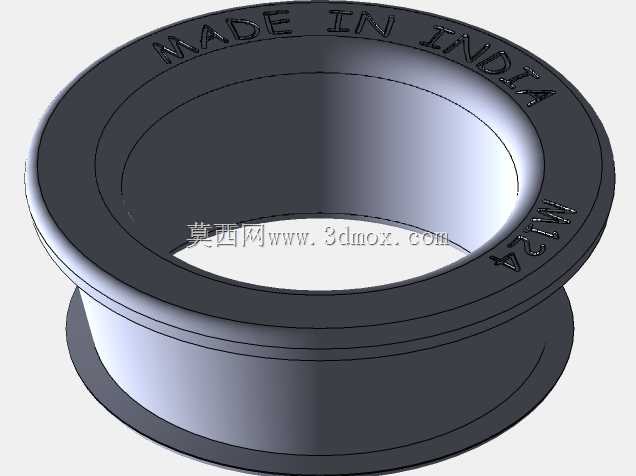

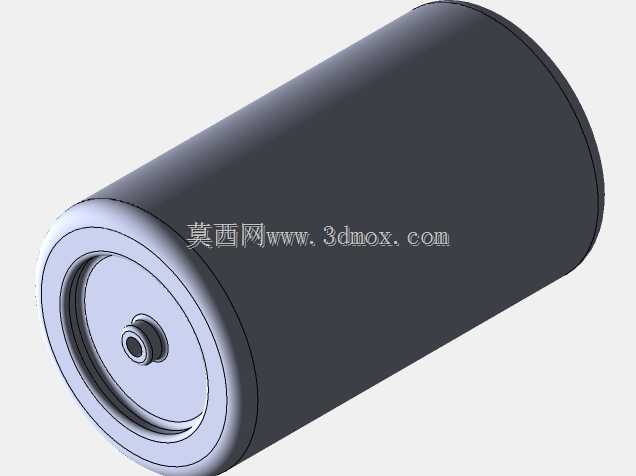

　　从结构组成来看，这套滚柱轴承包含外圈、内圈、圆柱滚动体、冲压保持架四个核心部分，内圈外侧与外圈内侧都加工有与滚动体曲率匹配的滚道，滚道的表面粗糙度需要控制在Ra0.8以下，减少滚动体运转过程中的接触磨损，同时滚道边缘设计有微小的卸荷槽，避免热处理过程中出现应力集中导致的滚道开裂。保持架采用兜孔式结构，每个兜孔对应一颗圆柱滚动体，将滚动体均匀分隔在滚道圆周方向，避免滚动体之间直接接触产生滑动摩擦，保持架的内径与内圈挡边之间预留有0.2-0.5mm的间隙，补偿运转过程中保持架的热变形量，同时允许轴承在装配时承受微小的轴向窜动，适配轴系受热伸长的工况需求。

　　在实际选型应用中，这类滚柱轴承通常不单独承受纯轴向载荷，若设备存在复合载荷需求，需要搭配角接触球轴承或者推力轴承组合使用，安装过程中需要采用热装工艺，将轴承均匀加热至80-100摄氏度后套装到轴颈上，禁止直接敲击轴承外圈或者滚动体，避免滚道表面产生压痕导致运转异响。三维建模过程中，需要重点还原滚动体与滚道的接触位置关系，保持架兜孔与滚动体的间隙配合状态，同时要考虑轴承的密封结构预留空间，若应用在多粉尘、多油污的工况下，需要在轴承两侧加装防尘盖或者密封圈，阻挡外部杂质进入滚道内部，延长轴承的实际使用寿命。

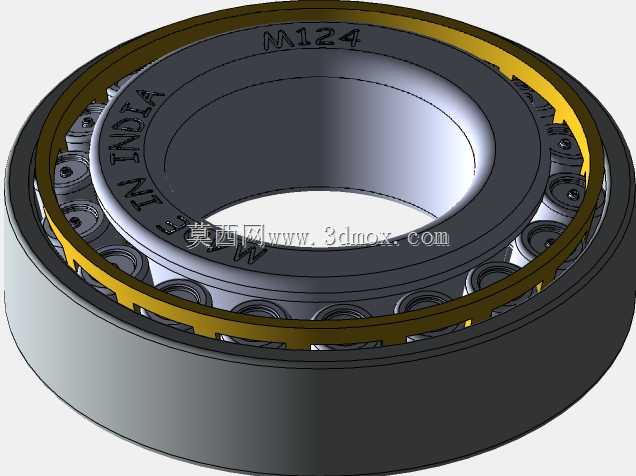

　　不同应用场景下的滚柱轴承设计细节也存在差异，比如用于机床主轴的精密级滚柱轴承，会对滚动体的直径差、滚道的圆度提出微米级的精度要求，保证主轴的回转精度控制在0.001mm以内；而用于冶金设备的重载滚柱轴承，则会适当增加滚动体的直径和长度，提升轴承的额定动载荷，同时对滚道表面进行渗碳淬火处理，提升表面硬度和抗冲击性能。这套模型完整还原了滚柱轴承的装配关系，在做轴系结构设计时可以直接套用，核对安装尺寸、配合公差，也可以作为传动结构教学的演示模型，直观展示滚动轴承的减摩原理和内部结构组成，帮助结构设计新人理解轴承选型、装配的核心要点，避免在实际设计中出现配合选错、安装空间预留不足的问题。
