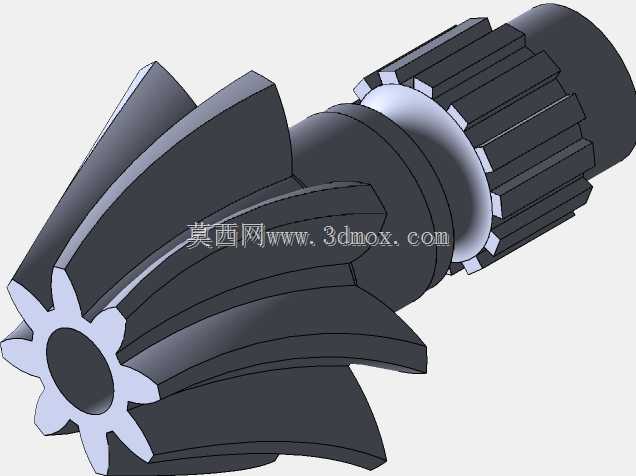

在各类需要相交轴动力传递的机械传动场景中,螺旋锥齿轮是核心的扭矩传递部件,不同于直齿锥齿轮的瞬时线接触特性,螺旋锥齿轮的轮齿呈螺旋状排布,啮合过程中轮齿是逐步进入、逐步退出啮合状态,重合度远高于直齿锥齿轮,运转过程中的冲击、振动与噪声都能得到有效控制,承载能力也有明显提升,因此在重载、高速的传动工况下应用十分广泛。这款螺旋锥齿轮集成了花键连接轴段,属于轴齿轮一体化结构,省去了齿轮与轴之间的键连接装配环节,既减少了装配累计误差,也避免了键连接在重载冲击下出现键槽压溃、连接松动的问题,整体结构的刚性与传动可靠性更有保障。从实际应用场景来看,这类带花键轴的螺旋锥齿轮常被用在差速器输入端、机床主轴进给传动箱、小型农机传动箱、
电动工具减速机构中,负责将输入轴的动力通过90度相交轴传递到下一级传动机构,适配的输入转速区间覆盖每分钟数百转到数千转,能够传递中等偏大的扭矩,满足多数通用机械设备的相交轴传动需求。在设计这款零件时,首先要明确的是安装边界约束:齿轮端的锥距、节锥角需要和配对锥齿轮完全匹配,保证啮合印痕处于齿面中部区域,避免出现偏载导致的轮齿早期磨损;轴段部分的花键采用渐开线花键形式,相比矩形花键,渐开线花键的齿根强度更高,对中性更好,能够承受更大的载荷与冲击,花键的大径、小径、齿厚公差需要严格按照配合要求设计,保证和配套的花键套能够顺畅装配,同时不会出现过大的传动间隙。轮齿部分的螺旋角选择需要兼顾轴向力与承载能力,螺旋角过小则重合度提升有限,
降噪与承载提升效果不明显,螺旋角过大则会导致啮合时产生的轴向力过大,对支撑轴承的轴向承载能力提出过高要求,增加整体结构的成本与体积,因此通用工况下通常选取35度左右的螺旋角,平衡承载性能与轴向载荷的影响。齿宽的设计也需要结合锥距尺寸控制在合理范围,齿宽过大会导致小端齿槽过窄,加工难度提升,同时容易出现小端齿根应力集中的问题,齿宽过小则会导致轮齿接触面积不足,单位齿面载荷过高,加剧齿面磨损。零件的轴段部分除了花键段,还设计有轴承安装位,安装位的轴径公差需要按照轴承内圈的配合要求选取,通常采用过渡配合,既保证轴承内圈能够随轴同步转动,不会出现跑内圈的问题,也方便轴承的压装与后期维护更换。轴肩的高度需要严格控制,
既要满足轴承内圈的轴向定位要求,也不能过高导致轴承拆卸时无法接触到内圈端面,增加拆卸难度。在三维建模过程中,轮齿部分的建模需要严格按照齿廓生成逻辑,先通过参数计算得到节锥、根锥、顶锥的相关参数,再通过螺旋线扫描生成单个轮齿,之后通过圆周阵列得到全部轮齿,建模时需要注意齿根部分的圆角过渡,避免出现尖锐棱角导致的应力集中,因为在实际传动过程中,齿根位置是弯曲应力最大的区域,合理的圆角过渡能够有效降低应力集中系数,提升轮齿的抗弯曲疲劳强度。花键部分的建模同样需要遵循渐开线齿廓的生成逻辑,保证齿形的准确性,花键的收尾部分需要设计退刀结构,适配加工时的刀具退刀需求,避免出现加工干涉。从安装适配的角度来说,这款齿轮的轴向定位依靠轴肩与轴端挡圈配合实现,装配时需要保证齿轮的轴向位置精度,确保两个配对锥齿轮的节锥顶点重合,这是保证锥齿轮正确啮合的核心前提,如果轴向位置出现偏差,会导致啮合印痕偏移,轻则出现运转噪声大、传动效率下降的问题,重则会出现轮齿局部过载,导致断齿等严重失效问题。在实际选型应用时,需要结合传递的额定扭矩、最高工作转速、工况冲击系数来校核轮齿的接触强度与弯曲强度,同时校核花键部分的挤压强度与轴段的扭转强度,确保零件在全生命周期内的运行可靠性,针对不同的应用场景,还可以通过调整齿面热处理工艺来提升表面硬度,增强齿面的耐磨性能与接触疲劳强度,适配更严苛的重载工况。
