承受大载荷角向活动关节接头结构

　　在各类杆系传力结构中，这类关节接头是承担张力传递、同时允许连接杆件间存在角向位移的核心构件，日常能在屋顶顶升撑杆、桥梁临时拉结构件、起重设备吊臂拉杆组等场景见到它的应用。不同于刚性焊接或螺栓锁死的连接形式，这类接头的核心作用是在传递轴向拉力的同时，释放杆件端部的转动自由度，避免结构受载变形时在连接位置产生过大的附加弯曲应力，从根源上降低杆端断裂、连接失效的风险。

　　从功能特性上看，这类接头最突出的优势是加工工艺门槛低，常规的金属切削加工即可完成全部工序，不需要特殊的成型设备，适合小批量定制加工也能适配规模化量产。结构本身的传力路径非常直接，拉力沿接头本体轴向传递，没有多余的传力拐点，因此整体机械刚度表现优异，在额定载荷下的轴向变形量极小，能够保证杆系结构的整体尺寸稳定性，不会因为连接位置的弹性形变导致整体结构出现非预期的位移偏差。同时它允许的角向活动范围可以覆盖多数工程场景下的杆件变形角度，不需要额外加装万向调节组件，就能适配结构受载后的微小角度偏移，比如起重机吊臂在变幅过程中，拉杆随吊臂角度变化产生的摆角，这类接头可以顺畅承接这类角度变化，不会出现卡滞或者附加载荷。

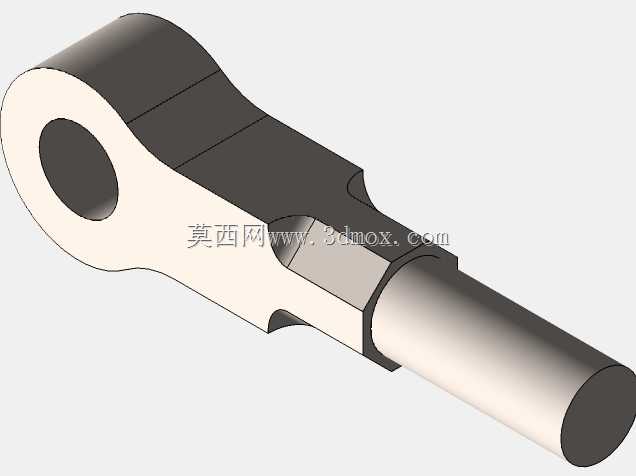

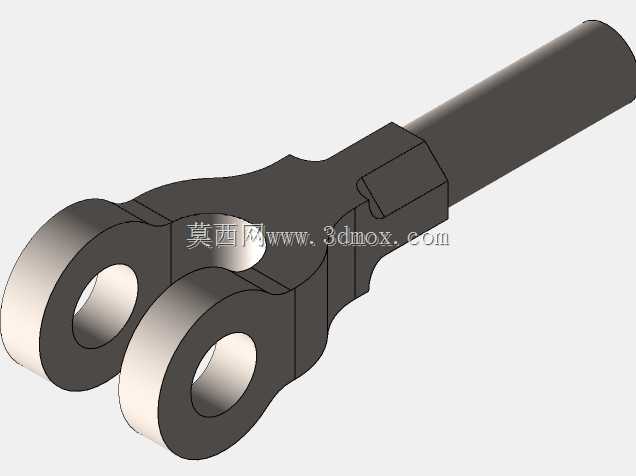

　　设计这类接头结构时，首先要核算的是连接位置的最大静拉力与动载冲击系数，接头本体的最小截面直径需要根据材料的屈服强度预留足够的安全余量，通常在起重类设备应用场景下安全系数不低于5倍，桥梁临时拉结场景下安全系数不低于3倍。其次要重点处理关节接触面的配合精度，转动配合面的粗糙度需要控制在Ra1.6以下，配合间隙控制在0.02mm到0.05mm之间，间隙过大会导致传力时出现冲击异响，加速接触面磨损，间隙过小则会导致转动卡滞，无法实现角向补偿的功能。接头两端的连接形式需要匹配对应杆件的安装方式，常见的有外螺纹连接、销孔铰接、内螺纹套接几种形式，设计时要保证连接位置的承载能力不低于接头本体的额定载荷，避免出现连接端先于本体失效的情况。

　　外形尺寸与安装边界方面，这类关节接头的整体轴向尺寸通常比同载荷等级的刚性连接接头长15%到20%，预留的长度主要用于容纳关节转动的结构空间，安装时需要在接头两端预留足够的摆动空间，避免杆件转动时接头本体和周边结构发生干涉。径向尺寸方面，关节位置的最大外径通常是杆体直径的1.8倍到2.2倍，这个尺寸比例既能保证关节位置的结构强度，也不会因为径向尺寸过大导致安装空间受限。安装过程中需要注意接头的摆动方向要和杆件预期的角位移方向保持一致，避免出现侧向受载的情况，侧向载荷会大幅降低接头的承载能力，严重时会导致关节结构卡死甚至断裂。日常运维中只需要定期在转动配合位置加注润滑脂，就能保证接头长期顺畅工作，维护成本极低，适合在户外、重载等恶劣工况下长期使用。
