中式攒尖顶凉亭寺院休憩廊亭结构

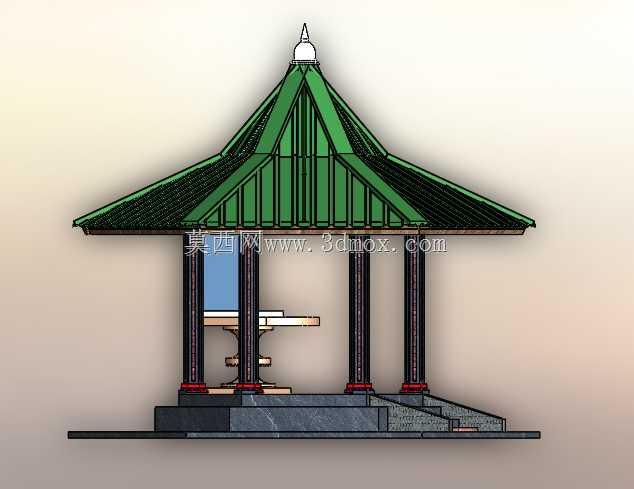

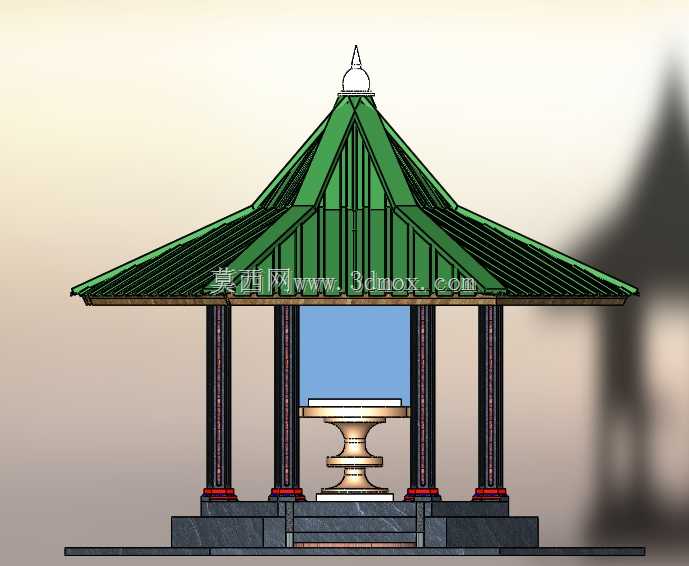

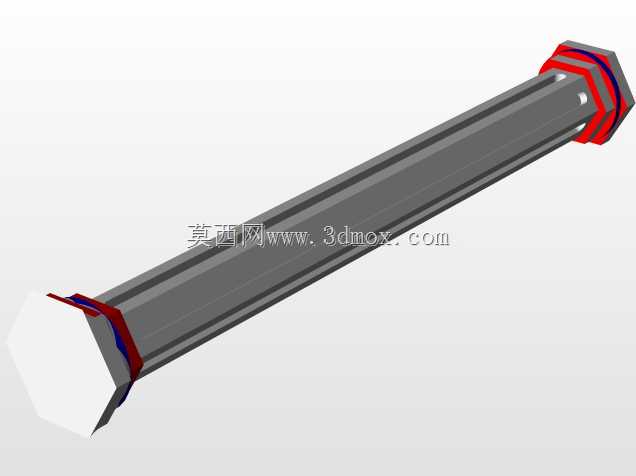

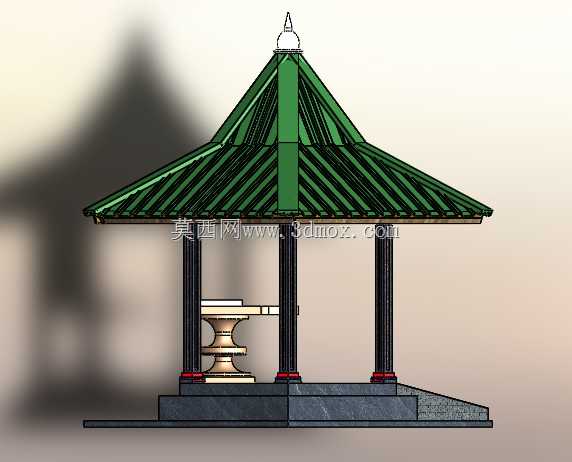

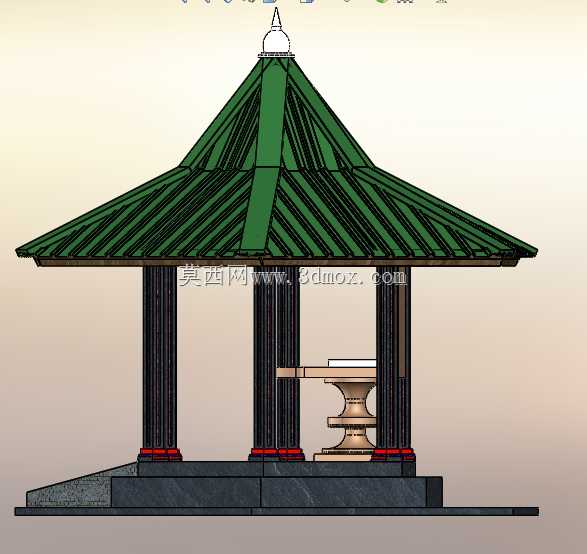

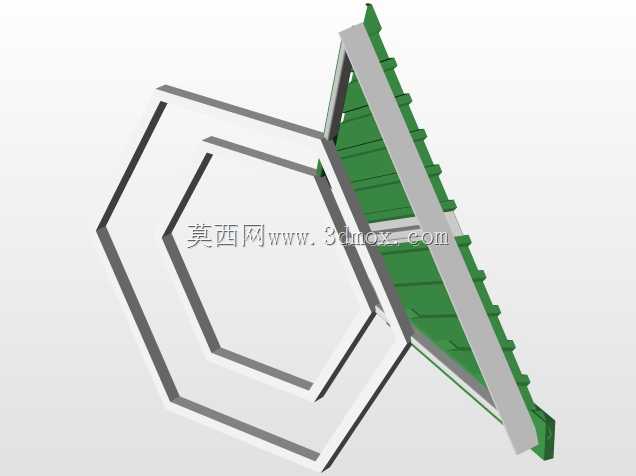

　　这款中式攒尖顶廊亭的三维结构，主要适配寺院、中式园林、文旅景区的户外休憩场景，实际使用中可承担香客临时歇脚、景观节点标识、小型法事临时遮蔽的功能，整体结构完全参照传统木构古建的受力逻辑做三维参数化搭建，没有冗余的装饰性结构，所有构件的受力路径都做了工程化梳理。从安装边界来看，整体台基采用两级台阶抬升设计，台基总宽度控制在3.2米，进深2.8米，台基边缘预留120mm的石材压边安装位，安装时需要提前做素土夯实加100mm厚C15混凝土垫层，避免后期沉降导致立柱倾斜。立柱采用四根等距分布的圆柱结构，柱径180mm，柱脚直接落于台基的柱顶石上，柱顶石嵌入台基面层50mm，预留20mm的安装调节间隙，方便现场安装时校正立柱垂直度，柱身与顶部梁架的连接采用传统榫卯结构的简化工程版本，在三维建模时特意将榫头的配合公差设置为0.2mm，既保证现场安装的顺畅度，又不会出现连接松动的问题。顶部的攒尖顶采用六角收分结构，屋面坡度设置为32度，这个坡度是经过排水模拟验证的，在常规降雨强度下，屋面雨水可以快速顺着瓦面流到檐口排出，不会出现积水渗漏的问题，屋面基层采用分层建模逻辑，从内到外依次是木望板、防水层、瓦面固定层、仿真瓦面层，每层的厚度都按照实际施工的尺寸设置，瓦面的搭接长度预留80mm，保证雨水不会顺着搭接缝隙倒灌。宝顶位于攒尖顶的最顶端，采用分层收分的锥形结构，底部与屋面的最顶端龙骨做螺栓连接固定，建模时特意在宝顶内部预留了避雷针的穿线通道，

　　适配户外安装的防雷需求，不需要额外在屋面开孔破坏防水层。亭内的休憩坐凳采用沿立柱周边布置的条形石凳结构，凳面宽度400mm，高度450mm，符合人体工程学的坐姿高度，坐凳下方做了架空处理，避免雨天积水浸泡凳脚，同时也方便后期清理亭内的杂物。在设计思路上，这款模型没有完全照搬传统古建的复杂斗拱结构，而是将传统斗拱的受力功能整合到顶部的圈梁结构中，既保留了中式古建的外观神韵，又大幅降低了生产加工和现场安装的难度，所有构件都可以做预制化生产，现场只需要按照编号拼接即可，安装效率比传统木构凉亭提升60%以上。檐口的出挑长度设置为600mm，这个尺寸可以保证夏季正午时分，阳光不会直射到亭内的坐凳区域，雨天时雨水也不会顺着檐口飘到亭内，

　　兼顾遮阳和挡雨的实际使用需求。台基的台阶采用三级踏步设计，每级踏步高度150mm，宽度300mm，符合户外公共设施的踏步尺寸规范，老人和孩童行走时不会出现踏空或者抬腿费力的问题，台阶侧边做了100mm高的挡水边，避免雨水顺着台阶侧面流到台基底部冲刷垫层。从结构受力的角度来看，四根立柱均匀承担顶部屋面的全部荷载，荷载通过立柱直接传递到台基的柱顶石，再分散到下方的混凝土垫层，整体结构的抗风等级可以达到10级，适配大部分地区的户外安装需求，建模时特意在立柱与圈梁的连接位置做了加强筋结构，避免大风天气下屋面出现晃动。屋面的瓦面采用仿真树脂瓦材质的适配结构，瓦面的固定点位按照每平方米4个的密度布置，固定点隐藏在瓦面的搭接缝隙内，

　　不会破坏屋面的整体外观，同时也能保证瓦面在强风天气下不会被掀落。亭内的地面采用防滑石材铺装的预留位，铺装层厚度设置为30mm，与台基的压边石齐平，地面做了千分之三的找坡，坡向台基的排水孔位置，避免亭内积水。整个模型的所有构件都做了参数化关联，如果需要调整整体尺寸，只需要修改台基的长宽参数，立柱高度、屋面坡度、踏步尺寸都会按照比例自动调整，方便设计人员根据不同的安装场地快速调整方案，不需要重新逐个构件建模。在实际工程应用中，这款廊亭除了寺院场景外，也可以适配城市公园、小区景观带、仿古商业街的户外休憩区域，只需要调整屋面的颜色和宝顶的样式，就可以匹配不同的景观风格，比如将绿色屋面换成灰色陶瓦样式，就可以适配江南园林的景观风格，换成红色屋面就可以适配北方皇家园林的风格。建模过程中特意规避了传统古建模型中常见的构件干涉问题，所有连接位置都做了间隙校验，比如立柱与梁架的连接位置，榫头和卯口的配合面没有重叠，瓦面与望板之间预留了防水层的安装间隙，坐凳与立柱之间预留了安装调节间隙，拿到模型后可以直接导出构件加工图，不需要再做额外的干涉检查。
