Ms板材拼接式百吨级稻谷储槽结构

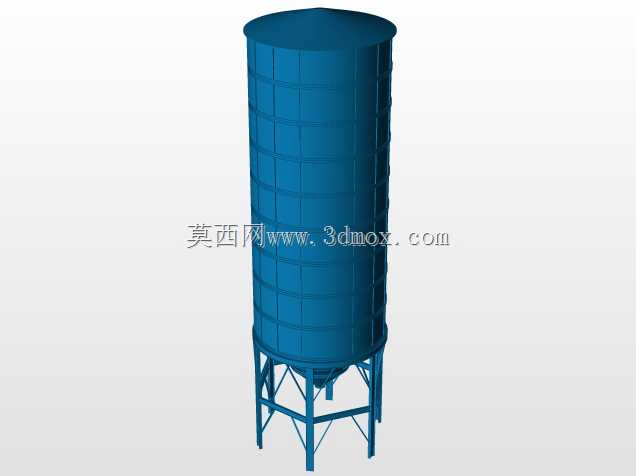

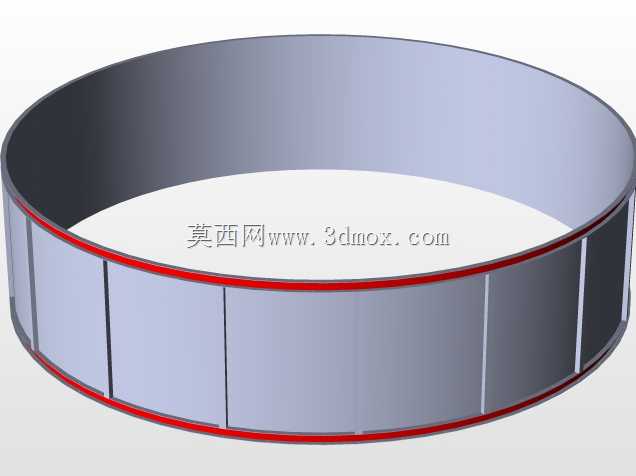

在粮食收储与加工的一线场景里，散粮暂存环节的储放设备直接影响周转效率与粮食品质，这款采用Ms板材加工的圆筒形储槽，主要针对百吨级稻谷临时存储、周转缓存的工况设计，适配粮库收粮点、稻米加工车间原料暂存区的使用需求。从实际使用场景来看，这类储槽多布置在粮食输送线的进料端或烘干设备出料端，用来承接连续输送来的稻谷，缓冲上下游设备的产能差，避免物料断流或堆积溢出，相比传统混凝土储仓，板材拼接的结构无需现场浇筑养护，安装周期短，后期搬迁调整也更为灵活。设计阶段首先考虑的是散粮的侧压力载荷，稻谷堆积时对槽壁的静压力随深度增加而提升，因此槽壁采用分块式Ms板材拼接，每块板材的折弯边预留螺栓连接位，沿圆周方向拼接成整圈筒体，上下两道环形箍带采用加强型型材，沿筒壁外侧贴合布置，用来抵消散粮向外的胀开力，避免槽壁出现鼓胀变形。筒体上下边缘做卷边处理，既可以提升端口的结构刚度，也能避免板材锐边划伤作业人员，拼接缝处采用密封胶条填充，防止细小粮粒从缝隙漏出，同时减少外界潮气侵入槽内。从安装边界来看，该储槽为立式圆筒结构，安装时需保证底部放置平面的平面度误差控制在合理范围，避免筒体倾斜导致局部受力过大，筒体底部可配套法兰边与基础支架连接，也可直接放置在硬化的混凝土地面上，根据现场输送设备的接料高度调整安装高度，筒体直径与高度的比例经过散粮安息角校核，确保装满稻谷时物料不会从顶部边缘溢出，同时槽壁的受力分布均匀。日常使用中，这类储槽内部无需额外加装衬板，Ms板材的耐磨性能满足稻谷这类颗粒物料的长期摩擦需求，拼接式的结构也方便局部更换损坏的板材，无需整体更换储槽，降低运维成本。槽体顶部为敞口设计，方便进料设备直接卸料，底部可根据需求开设出料口，对接闸门或输送设备实现自动出料，相比锥底储仓，直筒结构的容积利用率更高，相同占地面积下可存储更多稻谷，适合大吞吐量的粮储周转场景使用。
