手动压紧式肘部杠杆结构设计

　　在工装夹具、小型手动顶升设备以及桌面型压紧工位的结构设计中，这类肘部杠杆是非常常见的手动施力构件，很多一线结构工程师在做手动工装方案时，都会优先考虑这类结构的力臂放大特性，不需要额外气源、电源配套，纯机械结构就能实现稳定的压紧或者小行程顶升动作，适配小批量生产、线下维修工位、实验室装夹场景的使用需求。从实际使用场景来看，这类杠杆常被集成在小型手动压合工装、电路板测试夹具、小型零件粘接定位工装上面，操作人员只需要扳动杠杆的悬臂端，就能通过结构的死点位置实现自锁，不需要持续施加外力就能保持压紧状态，相比螺纹旋紧的结构操作效率能提升60%以上，而且施力反馈直接，操作人员可以通过手部的触感判断压紧力是否到位，避免压伤薄壁类工件。

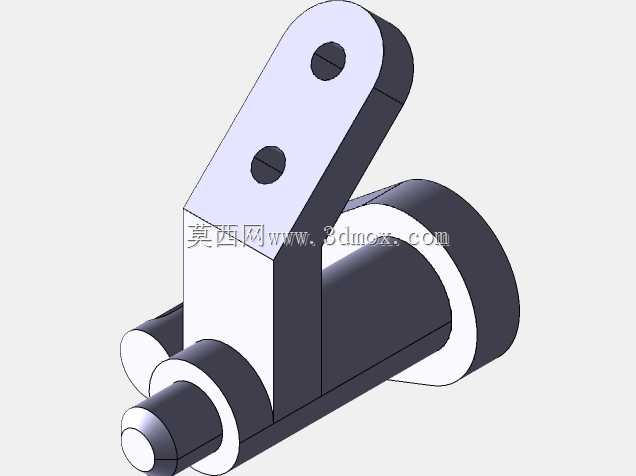

　　从结构功能特性来看，这个肘部杠杆采用了一体式弯折的力臂结构，受力端做了圆弧过渡处理，避免应力集中在弯折位置，底座部分设置了带通孔的安装柱，可以直接通过内六角螺丝固定在工装基板上，安装孔的位置公差控制在0.1mm以内，保证杠杆转动时不会出现径向窜动。杠杆的转动副采用了间隙配合的轴孔设计，转动时的阻尼感适中，不会出现松旷晃动感，也不会因为配合过紧导致扳动卡滞。在设计思路上，这个结构优先考虑了手动操作的人机工程学，悬臂的长度经过力臂计算，操作人员只需要施加150N左右的手部握力，就能在压合端输出接近800N的压紧力，足够覆盖大多数塑料件、薄金属件的装夹压紧需求。结构的弯折角度设置在127度，当杠杆扳动到锁紧位置时，

　　力臂的受力线刚好越过转动中心1.5度，形成稳定的机械死点，这时候哪怕压合端受到反向的工件反弹力，也不会让杠杆自行松脱，不需要额外增加锁止结构，简化了整体工装的零件数量。从外形尺寸与安装边界来看，这个杠杆整体高度在72mm左右，底座的安装面尺寸为28mm*16mm，两个安装孔的中心距为20mm，适配厚度10mm以上的铝型材工装基板或者电木板安装平台，扳动时悬臂的最大转动半径为58mm，设计工装时需要在这个转动范围内预留足够的操作空间，避免和周边的定位块、气缸等构件发生运动干涉。杠杆的压合端做了平面处理，可以直接压合工件表面，也可以根据实际需求加装橡胶压头，避免在工件表面留下压痕，适配外观件的装夹需求。在实际建模过程中，

　　这个结构的所有圆角都做了R2以上的过渡处理，既避免了加工时出现应力开裂的问题，也去除了尖锐的边角，防止操作人员扳动时被划伤。底座的安装柱做了沉孔设计，固定螺丝的头部可以完全沉入柱体内部，不会突出表面影响杠杆的转动行程。很多新手工程师在设计这类手动杠杆结构时，容易忽略死点位置的偏移量设计，要么偏移量太小导致锁止不稳定，受振动就会松脱，要么偏移量太大导致解锁时需要施加很大的力，操作手感差，这个结构的1.5度过心量是经过多轮实际调试得到的数值，兼顾了锁止稳定性和解锁的便捷性。另外在材料选型上，这个结构如果用于普通工装，可以采用6061铝合金加工，重量轻而且不会生锈，如果用于焊接工位等有飞溅的场景，可以换成45号钢做发黑处理，提升结构的耐磨性能和抗冲击能力。这类肘部杠杆结构虽然零件体量小，但是在手动工装领域的应用非常广泛，很多自动化设备的手动维护工位、紧急解锁位置也会用到类似的杠杆结构，靠纯机械结构保证可靠性，不会因为电气故障导致锁止失效。在做三维建模时，需要重点关注转动副的配合间隙，以及力臂弯折处的应力分布，通过有限元分析可以看到，最大应力集中在弯折位置的内侧，所以这个位置的圆角不能太小，否则反复扳动容易出现金属疲劳断裂的问题，正常使用工况下，这个结构的循环扳动寿命可以达到5万次以上，完全满足工装设备的使用周期要求。
