6s通讯工具类德查夫拉纳锁扣结构

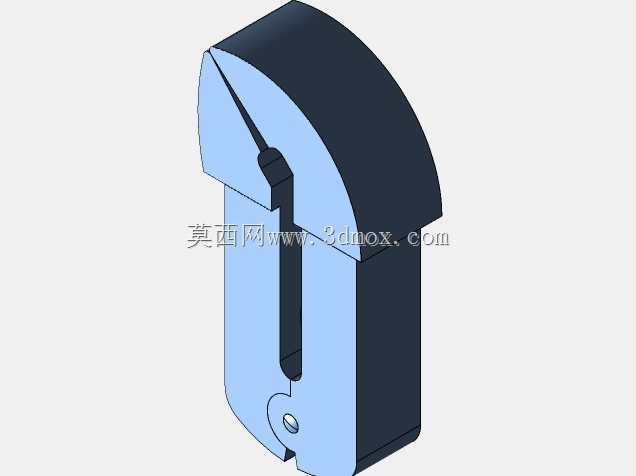

　　该结构件属于通讯设备配套的锁紧连接类五金构件，主要应用于便携通讯终端、户外通讯手持设备的壳体开合锁紧场景，在野外作业、应急通讯、工业巡检类通讯设备上承担壳体闭合后的锁止功能，避免设备在携带、跌落、晃动过程中出现壳体意外松脱，保护内部电路板、电池、通讯模块等核心元器件不受外力冲击或外界粉尘、水汽侵入。从功能特性来看，该构件采用一体化弹性锁止设计，上部为半圆弧导向结构，中部开设纵向通槽形成弹性悬臂，悬臂末端设置楔形锁止凸台，下部为带定位销孔的安装基座，整体依靠悬臂自身的材料弹性实现锁止与解锁动作，无需额外加装弹簧等辅助弹性元件，减少了装配工序与零件数量，提升了构件长期使用的可靠性。设计思路上，首先考虑通讯设备的便携性要求，

　　整体结构做了紧凑化处理，上部半圆弧结构既作为锁止时的导向面，在壳体闭合过程中可以顺着壳体配合面的斜面自动滑入锁止位，同时圆弧外形也避免了尖锐棱角对操作人员造成划伤，符合手持设备的人机工程要求；中部纵向通槽的宽度经过反复校核，既保证悬臂有足够的弹性变形量实现顺畅解锁，又控制变形量在材料许用应力范围内，避免反复开合后出现塑性变形导致锁止失效；下部的定位销孔用于将构件固定在设备壳体的安装槽内，安装时销孔与壳体上的定位柱过盈配合，不需要额外打胶或者螺丝固定，装配效率更高，同时安装基座的侧边做了定位止口，与壳体安装槽的侧壁贴合，限制构件在锁止受力时的横向窜动。从外形尺寸与安装边界来看，该构件整体高度适配6s规格通讯设备的侧边安装空间，

　　厚度方向不超出设备壳体的侧边厚度，安装后不会突出设备外表面影响握持手感；上部半圆弧的半径与设备壳体的转角半径保持一致，装配后与设备外轮廓顺滑衔接，没有突兀的凸起；下部安装基座的长宽尺寸严格匹配壳体内部预留的安装槽尺寸，安装后基座底面与壳体内部的支撑筋完全贴合，锁止受力时载荷可以均匀传递到壳体筋位上，避免局部应力集中导致壳体开裂。实际使用过程中，解锁时只需要按压构件上部的悬臂位置，楔形锁止凸台就会向内收缩脱离壳体上的锁止卡槽，即可翻开设备壳体进行电池更换或者模块维护，松开后悬臂依靠自身弹性复位，闭合壳体时不需要额外按压，直接推合壳体就可以通过导向斜面自动完成锁止，操作逻辑简单，适合戴手套的户外作业场景操作。结构建模过程中，

　　对悬臂的壁厚做了差异化处理，靠近固定端的位置壁厚稍大，提升根部的抗疲劳强度，靠近锁止凸台的位置壁厚稍薄，保证弹性变形的灵敏度，楔形锁止凸台的锁止面做了3度的自锁角设计，保证在受到外部冲击载荷时不会自行脱开，解锁面做了15度的导向斜角，保证按压解锁时的手感顺畅，没有卡顿感。定位销孔的深度与直径按照过盈配合的公差要求设计，压入后可以承受至少5000次开合循环不出现松动，构件的所有棱边都做了0.2mm的圆角处理，避免加工过程中出现锐边，也减少装配时对壳体配合面的刮擦损伤。
