漫威超级英雄美国队长盾牌造型结构

　　本次呈现的盾牌造型结构，在文创衍生品开发、主题展陈道具制作、影视周边复刻领域有着广泛的应用场景，既可以作为收藏级手办的核心展示部件，也能适配主题乐园互动装置的装配需求，还可作为cosplay活动中的手持道具使用，不同应用场景下对结构强度、表面质感的要求存在明显差异，建模阶段就需要针对不同使用场景预留对应的结构调整空间。从实际用途来看，作为手持类道具时，需要在盾牌背面预留握把、绑带的安装位，握把的位置要贴合普通人手掌抓握的人机工程学尺寸，绑带固定座的位置要对应小臂的受力区域，避免长时间持握时出现应力集中导致的结构损坏；作为展陈摆件时，背面需要预留壁挂孔或者支架连接位，壁挂孔的位置要匹配整体重心分布，确保悬挂时不会出现倾斜脱落的问题，

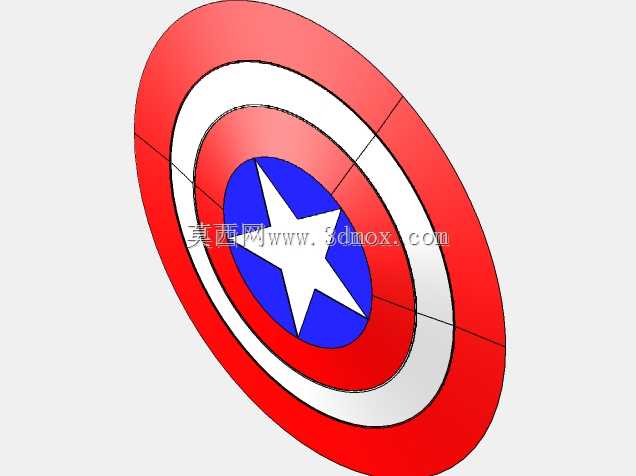

　　支架连接位要做隐藏式设计，避免破坏正面造型的完整性。功能特性层面，该盾牌采用经典的同心圆分层结构，从外到内依次为红色外圈、白色环带、红色内环、蓝色中心区域，中心嵌入五角星造型，各层结构之间做了0.2mm的错位台阶设计，既可以在后期喷涂上色时形成自然的分色边界，减少遮罩工序的工作量，也能让不同色块之间形成轻微的立体层次，避免平面印刷带来的廉价感；整体外轮廓为正圆形，边缘做了R3的圆角过渡，没有尖锐棱角，作为手持道具使用时可以避免磕碰划伤，符合玩具类产品的安全设计规范。设计思路上，首先确定整体的比例基准，以成年人手持使用的场景为例，整体直径控制在600mm，各层环带的宽度按照经典视觉比例分配，红色外圈宽度85mm，白色环带宽度70mm，

　　红色内环宽度60mm，蓝色中心区域直径170mm，中心五角星的外接圆直径为120mm，五角星的每个尖角角度为36度，尖角端点到蓝色区域边缘的距离保持一致，确保视觉上的对称规整；建模时先绘制中心基准轴，以基准轴为中心绘制各层同心圆的草图，通过拉伸凸台生成基础盘体，盘体整体厚度为15mm，背面做2mm的轻量化挖槽处理，在保证结构强度的前提下降低整体重量，挖槽区域的筋位按照放射状分布，对应正面五角星的五个尖角方向，既可以提升盘体的抗弯折强度，也能为背面配件的安装提供固定基面；五角星造型采用独立拉伸特征生成，凸起高度为3mm，与蓝色区域的结合处做R1的圆角过渡，避免应力集中导致的尖角断裂问题，同时也能提升上色时的漆面附着力。

　　外形尺寸与安装边界方面，整体最大外圆直径600mm，最大厚度18mm（含五角星凸起高度），背面握把安装位距离中心基准轴的距离为180mm，握把的安装平面与盾牌背面的夹角为15度，贴合手掌自然抓握的角度；壁挂安装孔设置在背面水平中心线两侧，距离中心220mm的位置，孔位直径6mm，孔深8mm，采用沉头孔设计，安装后螺丝头不会突出背面平面；如果作为小型桌面摆件使用，可以通过参数缩放将整体直径调整为150mm，此时整体厚度同步缩放为4.5mm，背面的挖槽深度调整为0.5mm，避免壁厚过薄导致的打印或者注塑成型缺陷，缩放后各层环带的宽度比例、五角星的尺寸比例保持不变，确保造型还原度；结构设计时还考虑了不同加工工艺的适配性，针对3D打印工艺，所有悬空位置的角度都大于45度，无需添加额外支撑即可顺利打印，针对注塑成型工艺，所有拔模面都设置了1度的拔模斜度，壁厚保持均匀，避免出现缩痕、填充不足等成型缺陷。
