大学生方程式赛车后轮立柱直立结构

　　该结构为大学生方程式赛车后轮总成配套的直立立柱部件，是赛车行走系统中连接轮端与悬架摆臂、制动卡钳的核心承载构件，在整车动态行驶过程中承担多向载荷传递的关键作用。从实际赛事应用场景来看，这类立柱需要同时应对直线加速时的纵向冲击、高速过弯时的侧向载荷、制动工况下的翻转力矩，以及颠簸路面带来的随机振动载荷，对结构的刚度、强度与重量控制都有极高的要求。

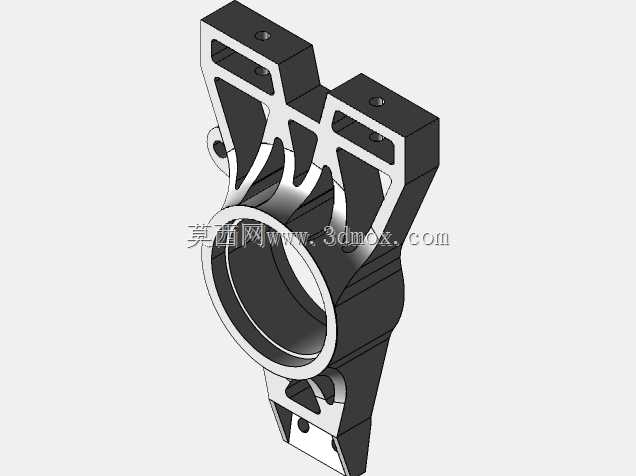

　　在功能特性层面，该立柱中部设置大尺寸通孔，用于匹配轮芯轴承的安装位，孔位的同轴度公差直接影响轮端转动的平顺性，公差过大会导致行驶过程中轮端跳动、轴承偏磨，直接影响赛车的操控稳定性与部件使用寿命。上部的两个对称安装凸台，分别对应悬架上叉臂的两个连接点，凸台上的安装孔位经过坐标校准，保证悬架硬点位置与设计硬点完全重合，避免出现悬架运动干涉、定位参数偏移的问题。下部的安装结构用于连接下叉臂与制动卡钳，卡钳安装面的平面度要求控制在0.05mm以内，保证制动盘与卡钳的间隙均匀，避免制动拖滞、偏磨的问题。

　　设计思路上采用了拓扑优化后的镂空桁架结构，在非承载区域做了大面积的材料去除，在载荷传递路径上保留了连续的加强筋结构，兼顾了轻量化与结构刚度要求。区别于民用车辆的铸铁立柱，这类赛车立柱多采用铝合金机加工成型，整体重量控制在极低水平，有效降低了簧下质量，对于提升赛车的悬架响应速度、轮胎接地性能有明显帮助。结构上的镂空设计不仅是为了减重，同时也能为制动系统提供更好的通风散热空间，在连续高强度制动工况下，能够引导气流带走制动盘与卡钳产生的热量，避免制动热衰减带来的性能下降。

　　从安装边界来看，该立柱的各个安装孔位坐标均严格匹配整车悬架硬点设计，上部两个安装耳的间距、孔位同轴度都经过公差校核，装配时可直接与悬架球头销配合，无需额外调整。中部轴承孔的台阶尺寸适配对应型号的角接触球轴承，能够同时承受径向与轴向的复合载荷，满足赛车行驶过程中的复杂受力需求。下部的卡钳安装孔距匹配常用的赛车浮动卡钳安装规格，可兼容同系列不同尺寸的制动盘配置，方便赛事过程中的调校与部件更换。

　　在实际装配逻辑中，立柱作为轮端的核心转接件，所有连接点的受力都需要通过结构本体传递到悬架系统，因此在结构过渡位置都做了大圆角处理，避免应力集中导致的结构断裂。尤其是在制动工况下，卡钳安装位会承受很大的制动力反力矩，该位置的加强筋从轴承孔位置一直延伸到卡钳安装面，形成连续的载荷传递路径，不会出现局部应力过高的问题。同时，结构上的减重槽都沿着载荷方向布置，不会打断力的传递路径，在减重的同时不会过度削弱结构强度。

　　对于方程式赛车而言，簧下质量的降低对整车操控性能的提升效果远大于簧上质量的降低，该立柱的轻量化设计在保证刚度满足赛事要求的前提下，尽可能去除了冗余材料，相比同强度的实心结构重量降低超过40%。在实际赛事使用中，这类立柱需要经过台架疲劳测试与实车赛道验证，确保在极限工况下不会出现结构失效，其结构设计的合理性直接影响赛车的圈速表现与行驶安全性。
