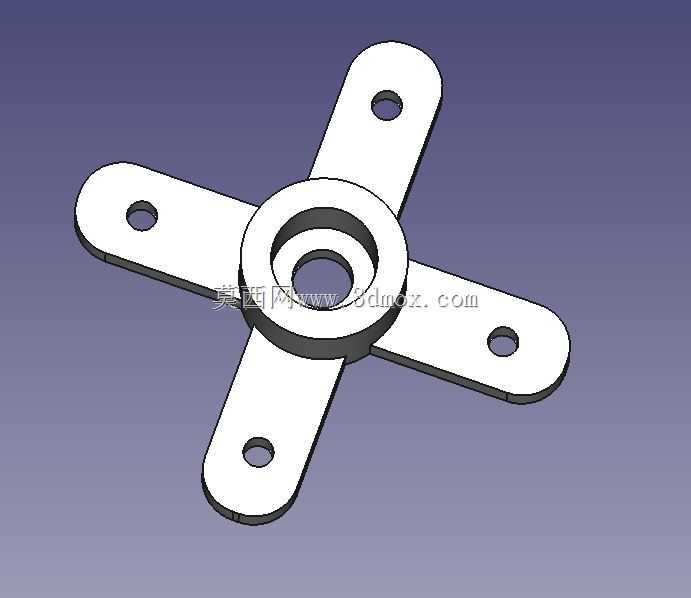

首先要匹配对应型号舵机的输出轴花键参数,中心的轴套内孔要和舵机输出轴的齿形完全契合,不能出现配合间隙过大的情况,否则舵机正反转切换时会产生回程间隙,直接影响方向舵的控制精度,很多航模飞行时出现的舵面抖振问题,根源就在于转接件和输出轴的配合公差没控制好。再看安装边界的设计,四个支耳上的安装孔位中心距,是严格对应常用航模舵面的连接孔距做的适配,支耳的厚度做了等强度设计,靠近中心轴套的位置厚度更大,向末端延伸时逐步收薄,既保证了支耳根部的抗弯强度,又不会因为整体结构过重增加舵机的额外负载。实际使用时,这类结构的安装方式很明确,中心轴套通过顶丝或者花键过盈配合固定在舵机输出轴上,四个支耳分别通过微型销轴连接舵面连杆与机架固定点,在小型遥控航模、桌面级仿生机器人、小型自动化执行终端的舵机传动链路里,这类十字布局的方向舵连接结构是承担动力输出与动作换向的核心承载件,很多刚接触舵机选型的结构设计者容易忽略这类转接件的安装边界匹配度,导致后期调试时出现舵机行程卡滞、连接松旷、负载下形变过量的问题。从实际装配场景来看,这个结构的核心功能是把伺服舵机输出轴的圆周转动,转化为方向舵面的往复偏转动作,四个呈十字正交分布的安装支耳,分别对应舵面连接端与机架固定端的装配点位,相比单臂式舵机摇臂,十字布局的受力对称性更好,在舵机满行程偏转时,四个支耳的受力能均匀分散到中心轴套位置,不会出现单侧支耳应力集中导致的断裂问题。设计这类连接件的时候,
当舵机输出轴带动整个连接件转动时,正交布置的支耳会同步推动两侧的连杆动作,带动方向舵完成左右偏转,相比单臂摇臂只能单侧输出动力的结构,十字布局可以同时驱动两组对称布置的舵面,在双舵面控制的小型固定翼航模、双足机器人的关节转向结构里,能减少一套传动连接件的使用,简化整体装配结构。从结构强度的角度考虑,这类连接件的支耳边缘做了圆弧过渡处理,没有尖锐的应力集中角,在舵机突然换向、承受瞬时冲击负载的时候,应力会沿着圆弧面均匀分散,不会在支耳和中心轴套的连接位置产生裂纹。另外支耳上的安装孔采用了通孔设计,装配时可以根据实际连杆的连接位置,选择合适长度的微型螺丝或者销轴固定,不需要额外做沉孔加工,降低了小批量加工的难度。
很多设计者在自制这类舵机连接件的时候,容易把支耳的长度做的过长,导致舵机转动时支耳和周边的机架结构产生运动干涉,这个结构的支耳长度是经过运动仿真校核的,在舵机满行程±60度偏转的范围内,四个支耳的运动轨迹不会和常见的舵机安装座、周边连杆产生碰撞,装配时不需要额外打磨修配支耳长度。中心轴套的轴向长度也做了匹配设计,刚好能完全包裹住舵机输出轴的花键段,不会出现轴套过短导致花键啮合长度不足、负载下打滑的问题,也不会因为轴套过长顶到舵机的上端盖,造成舵机转动阻力过大、空载电流超标的问题。在实际的设备调试场景里,这类十字连接件的对中性很重要,中心轴套的轴线和四个支耳安装孔的中心连线要保证严格的垂直度与位置度,否则舵机转动时会出现连杆运动卡滞,
舵机的输出负载会额外增大,长时间运行会导致舵机电机过热烧毁。这个结构的外形轮廓没有多余的凸起结构,整体外轮廓在转动时的包络圆直径控制在合理范围内,适合安装在空间紧凑的航模机身内部、小型机器人的关节腔体内,不会占用过多的安装空间。对于需要做双向对称舵面控制的设备来说,这种十字布局的方向舵连接件比传统的单臂摇臂传动效率更高,因为对称的受力结构抵消了单侧输出产生的侧向力,舵机输出轴只承受扭矩负载,不会受到额外的径向力,能有效延长舵机输出轴承的使用寿命。在做结构选型的时候,要注意核对支耳安装孔的孔径,匹配常用的M2或者M1.6的微型连接螺丝,孔位的位置公差控制在0.1mm以内,保证连杆安装后运动顺畅,没有别劲的情况。另外整个结构的壁厚设计兼顾了强度与轻量化要求,采用工程塑料加工时重量可以控制在很轻的范围,不会给小型航模增加过多的自重,影响飞行续航与操控灵活性;如果采用金属材料加工,也能满足大扭矩舵机的负载要求,用在更大尺寸的航模或者小型工业执行机构上。
